Jan 14, 2014

Z60tの液晶はT61に流用できるか？

テーマ：しんくぱっど(1186)

カテゴリ： T60/60p T61/61p

　手元にZ60t(2512-3DJ)のジャンク品がある。いつ手に入れたのかあまり記憶にないが、おそらくT61の部品取りジャンクのおまけについてきたのではないかと思う。CPUやCPUファンが取り外されているので、動作確認することができないが、液晶だったらT61に流用できるのではないかと考えた。

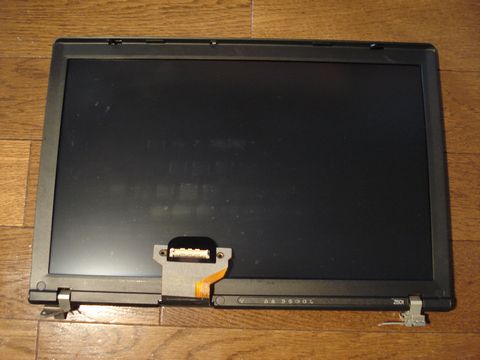

※Lenovo初のThinkPad Z60t(2512-3DJ)動作するのかわからないジャンク。

　Z60tはThinkPadのLenovo売却後初となるThinkPadで、初めてワイド液晶が採用されたThinkPadでもある。

http://www.inversenet.co.jp/pclist/product/Lenovo-note/2512%252D3DJ.html

■「レノボのThinkPad」はどこが変わった？──レノボ「ThinkPad Z60t」
http://www.itmedia.co.jp/pcupdate/articles/0510/18/news002.html

■ワイド液晶やシルバー天板を採用した新生ThinkPad第1弾「ThinkPad Z60t」
http://pc.watch.impress.co.jp/docs/2005/1101/hotrev277.htm

■ソフトウェアとデバイスドライバーのダウンロード・ファイル一覧 - ThinkPad Z60m, Z60t

　早速、Z60tの液晶ユニットを取り出す。結果、液晶ユニットの取り出しはけっこう簡単。Z60tの液晶ユニットには、LG.PHILIPS製「LP140WX1」が使われていた。逆に言えば、上半身のつくりがかなり簡単ということになる。

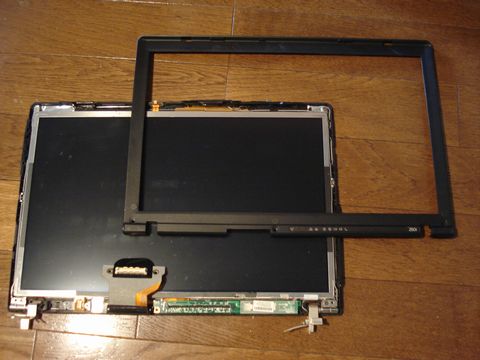

※けっこう簡単に分解できるZ60tの上半身。逆に言えばつくりが「柔」ってこと？

　比較してみるとLCDコネクタの形状もT60やT61と同じで、そのままでも使えそうな雰囲気だ。試しに、LCDケーブルをそのままにT60シスボに取り付けて起動させてみると、何の問題もなくPOST画面が出現した。つまりピンアサインはまったく同じと見ていいことになる。

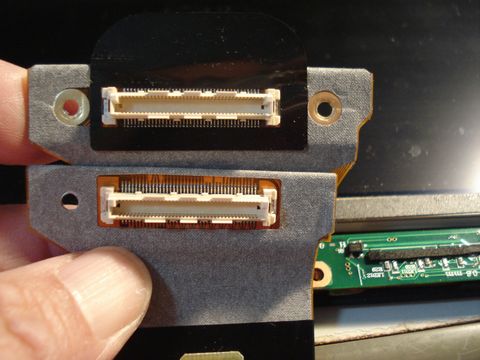

※上がZ60tのLCDコネクタ。下側はT61のもの。コネクタ形状はまったく同じに見える。

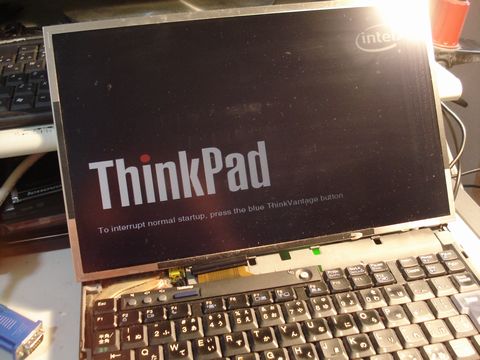

※T60に取り付けてみたZ60tのワイド液晶。しっかりPOST画面が表示されている。

　さらに、このZ60tから取り外した、液晶ユニットにT61のヒンジやLCDケーブルを取り付けて、Windowsの動作を確認してみても、何の問題もないことが判明。この液晶ユニットをT61の上半身におさめることにした。

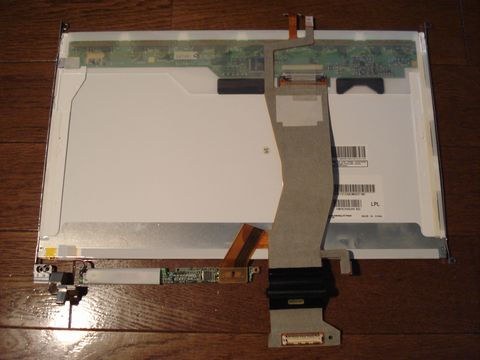

※Z60tの液晶にT61のLCDケーブルとインバータを取り付けてみた。

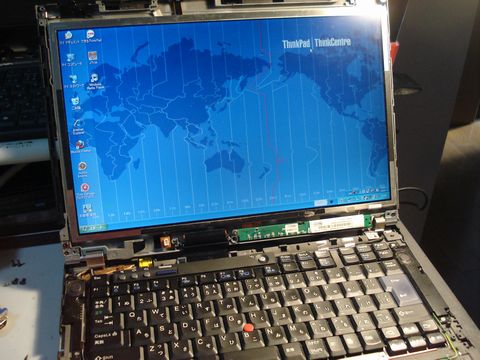

※T61に取り付けての動作確認。Windowsが問題なく表示されている。

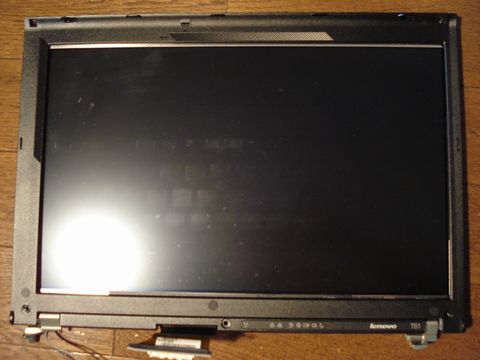

　しかし、液晶フレームカバーを取り付けようとして、問題発生。

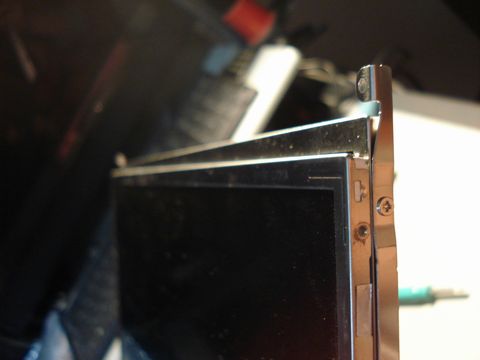

　なんと、Z60t液晶ユニットのフレームがフレームカバーに隠れないのだ。再度分解してT60の液晶ユニットと合わせてみると、明らかにZ60tの液晶ユニットの縦幅が短いことが判明。Z60tの液晶ユニットは14.0inchWXGA液晶だったのだ。
