Dec 22, 2014
テーマ： しんくぱっど(1163)
カテゴリ： SL400 SL500
このSL500(2746-RP1)は、残念ながらSVP（スーパーバイザーパスワード）が設定されている。ENTERキーを押してもパスできないことから、POP（パワーオンパスワード）も設定されているようだ。ただ、POPはボタン電池を外して起動すればクリアできるので、ボタン電池を外してSL500のBIOSに入ってみる。BIOSのバージョンは「6AET58WW(1.24)」。CPUはCore2Duo/P8700を載っていることが確認できた。メモリーは512MBとちょっと非力。
※SVPが設定されているSL500。POPも設定されているためパスして起動できない。

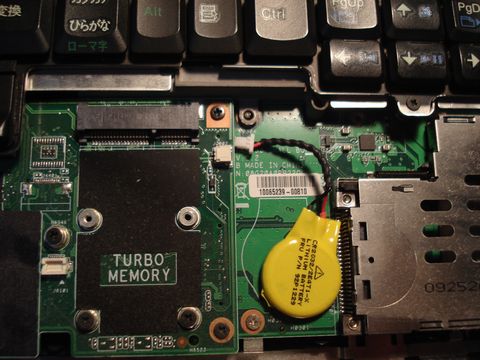

※パームレスト下のC-MOSバックアップ電池。これを外して起動するとPOPは解除できる。

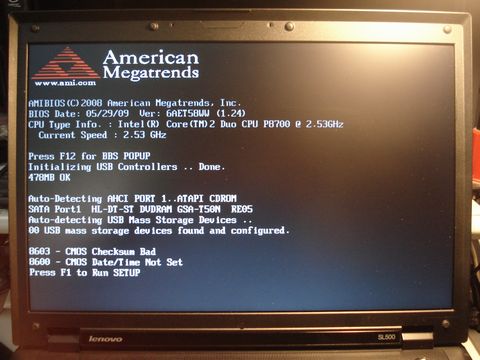

※バックアップ電池を外したので、日付・時刻がクリアされてエラーメッセージが表示される。

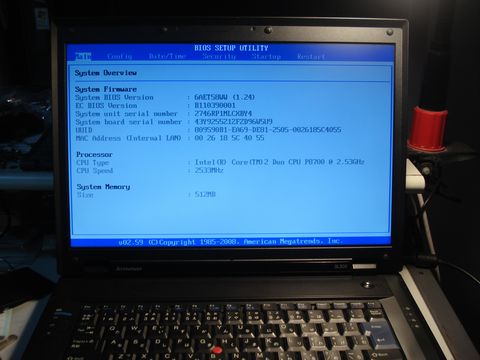

※参照しかできないがBIOSを起動させることができたSL500(2746-RP1)
BIOSには入れるようにはなったが、設定を変えることができないので、OSを起動させることができない。前回同様、EEPROMの貼り換えをすることにした。
ドナーは、バックライトが点灯しないSL500のシスボ。チップフューズの溶断が発見されたが、短絡してみても復旧させることができなかった代物だ。
SL500のBIOSやSVPは、シスボのトラックポインタのコネクタ近くに実装されているEEPROM「MX25L8005M2C-15G」に保存されている。これを貼り換えてしまえば、このSL500を復活させることができる。

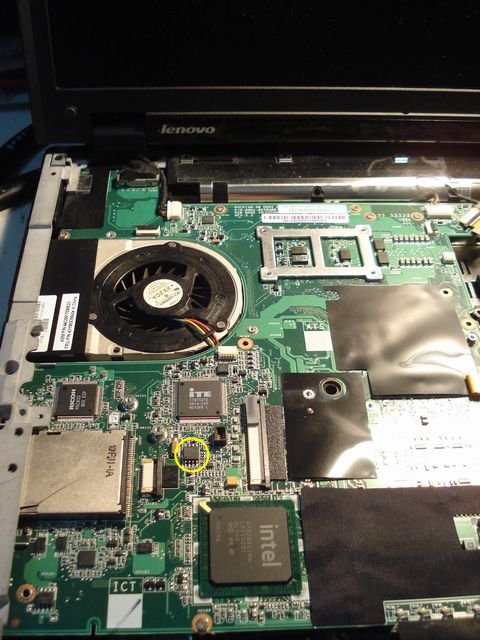

※SL500のEEPROMの所在。「MX25L8005M2C-15G」と刻印されている。
さて、EEPROMの貼り換えが終了したので、早速起動させてみる…。
しかし…。
なんと、POST画面でフリーズ…。

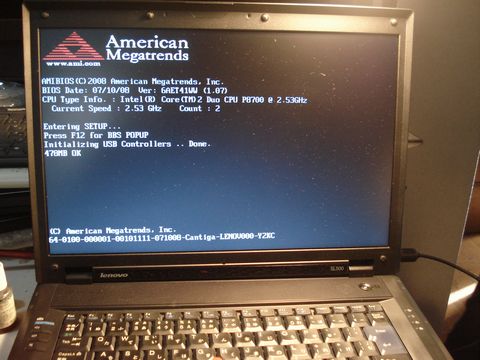

※EEPROMを貼り換え後POST画面でフリーズ。半田付けが甘かったのか？それとも…。
これは…。
EEPROMの半田付けが甘かったのか…。あるいは熱でEEPROMを破壊してしまったのか…。
ブルーな気持ちになったが、これと同じような画面を以前目にしたことがあったぞ！
…そうだ。BIOSがCPUに対応していないのだ。
このSL500(2746-RP1)のCPUはCore2Duo/P8700。取り外し前のEEPROMに納められたBIOS「6AET58WW(1.24)」は当然、このCPUに対応している。
では、ドナーとなったSL500(2746-26J)のBIOSバージョンは何だったのか？
初期画面の表示を見ると、BIOSのバージョンは「6AET41WW(1.07)」であることが分かる。これでは、P8700に対応していなくても当然だろう。
しかし、これでもフリーズ。あれれ？

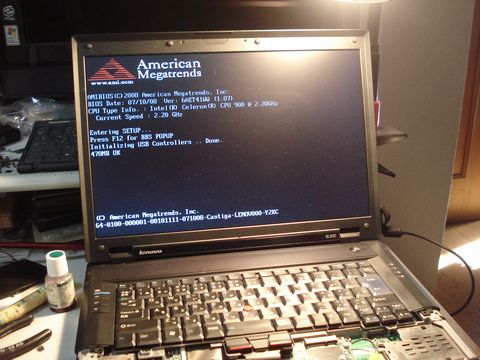

※CPUをCore２DuoからCeleronに換えたのにやっぱりフリーズ。原因は半田付けか？
やはり半田付けが甘いのだろうか。もう一度EEPROMを取り外して、取り付け直してみる。でも、起動させることはできない。
しかし、冷静に考えてみて、まさかとは思ったが、Celeron/900も対応していないって可能性もあると考えた。
ではレベルをもっと落として…、と思ったけど、すぐに使えるのはCeleron/T1600だけ。これも対応していない可能性もあるが、とりあえず換装して起動させてみた。（これで動作しないと、正常品からCPUを抜かなければならなくなる…）

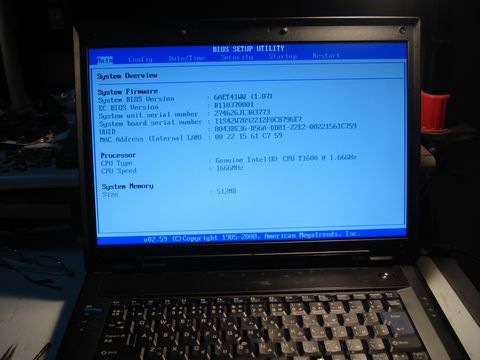

※CPUをCeleron/T1600に換装して、やっとBIOSを拝むことができました…。
よおし！やっと動いたので、BIOSを更新して、Core2Duo/P8700が載せられるようにしておこうっと…。
※SVPが設定されているSL500。POPも設定されているためパスして起動できない。
※パームレスト下のC-MOSバックアップ電池。これを外して起動するとPOPは解除できる。
※バックアップ電池を外したので、日付・時刻がクリアされてエラーメッセージが表示される。
※参照しかできないがBIOSを起動させることができたSL500(2746-RP1)
BIOSには入れるようにはなったが、設定を変えることができないので、OSを起動させることができない。前回同様、EEPROMの貼り換えをすることにした。
ドナーは、バックライトが点灯しないSL500のシスボ。チップフューズの溶断が発見されたが、短絡してみても復旧させることができなかった代物だ。
SL500のBIOSやSVPは、シスボのトラックポインタのコネクタ近くに実装されているEEPROM「MX25L8005M2C-15G」に保存されている。これを貼り換えてしまえば、このSL500を復活させることができる。
※SL500のEEPROMの所在。「MX25L8005M2C-15G」と刻印されている。
さて、EEPROMの貼り換えが終了したので、早速起動させてみる…。
しかし…。
なんと、POST画面でフリーズ…。
※EEPROMを貼り換え後POST画面でフリーズ。半田付けが甘かったのか？それとも…。
これは…。
EEPROMの半田付けが甘かったのか…。あるいは熱でEEPROMを破壊してしまったのか…。
ブルーな気持ちになったが、これと同じような画面を以前目にしたことがあったぞ！
…そうだ。BIOSがCPUに対応していないのだ。
このSL500(2746-RP1)のCPUはCore2Duo/P8700。取り外し前のEEPROMに納められたBIOS「6AET58WW(1.24)」は当然、このCPUに対応している。
では、ドナーとなったSL500(2746-26J)のBIOSバージョンは何だったのか？
初期画面の表示を見ると、BIOSのバージョンは「6AET41WW(1.07)」であることが分かる。これでは、P8700に対応していなくても当然だろう。
しかし、これでもフリーズ。あれれ？
※CPUをCore２DuoからCeleronに換えたのにやっぱりフリーズ。原因は半田付けか？
やはり半田付けが甘いのだろうか。もう一度EEPROMを取り外して、取り付け直してみる。でも、起動させることはできない。
しかし、冷静に考えてみて、まさかとは思ったが、Celeron/900も対応していないって可能性もあると考えた。
ではレベルをもっと落として…、と思ったけど、すぐに使えるのはCeleron/T1600だけ。これも対応していない可能性もあるが、とりあえず換装して起動させてみた。（これで動作しないと、正常品からCPUを抜かなければならなくなる…）
※CPUをCeleron/T1600に換装して、やっとBIOSを拝むことができました…。
よおし！やっと動いたので、BIOSを更新して、Core2Duo/P8700が載せられるようにしておこうっと…。
