May 9, 2015

T400の液晶を交換してWXGA+化したい

テーマ：しんくぱっど(1163)

カテゴリ： T400 T500

　やっと手に入れたT400(6475-D75)だけど、液晶は残念ながら標準仕様のWXGA(1280×800)。これでもいいけど、せっかくWXGA+液晶があるので、ポン付け交換ができるか試してみることにした。（外見上、T61とかなりそっくりなので、パーツも流用可能ではという期待がある。）

※shop_inverseで手に入れたT400。T61と見た目はあまり変わらない。

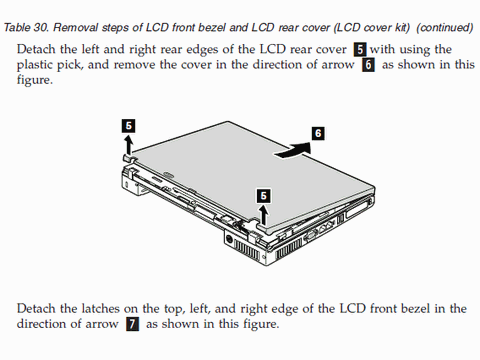

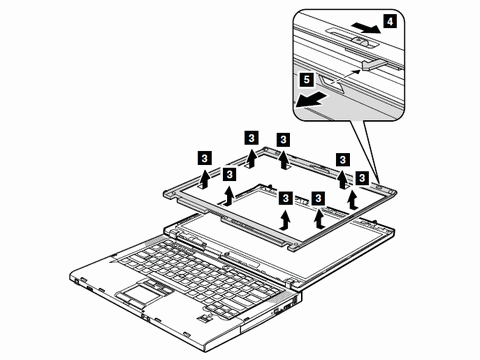

　T400は外見ではT61そっくりだが、その液晶ユニットの取り外しはかなり異なる。詳しくは「保守マニュアル」を参照すればいいが、T400では、最初に液晶フレームカバー（LCD前面ベゼル）を取り外す。T61では最初にトップカバー（LCD背面カバー）を外さなければならない。

　まあ、液晶を交換する手間を考えると、二つ外さなければならないT61より、T400の方が便利になったとは言える。

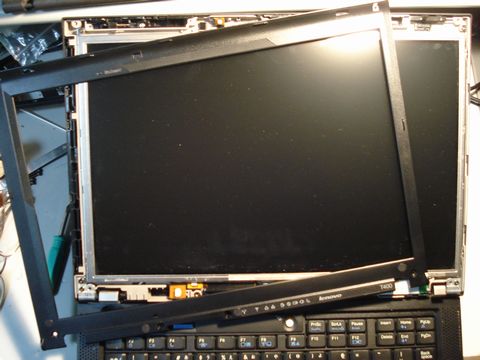

※T61と違って、最初に液晶フレームカバーを外せるのは便利だ。

　取り外してみた液晶ユニットはLenovoの14.1inchWXGA液晶（FRU P/N：42T0595）だった。また、インバータカードは「41W1478」。この辺はT61の14インチモデルでも使えそうだ。

※ネジを外して、トップカバーやヒンジと分離した液晶ユニット。

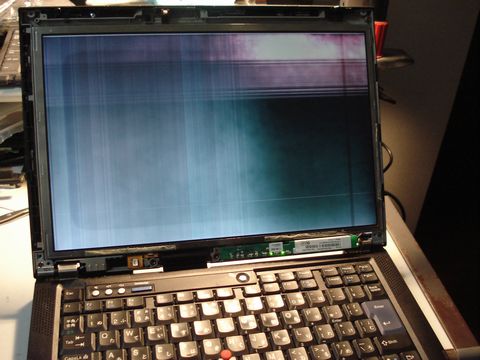

　T400に載せ換えるために用意したWXGA+液晶（というより、たまたま余っていた）は、LG.PHILIPS製「LP141WP1」(FRU P/N：42T0427)。この液晶ユニット実は、画面に乱れがでることから取り外したまま修理できないでいる代物。

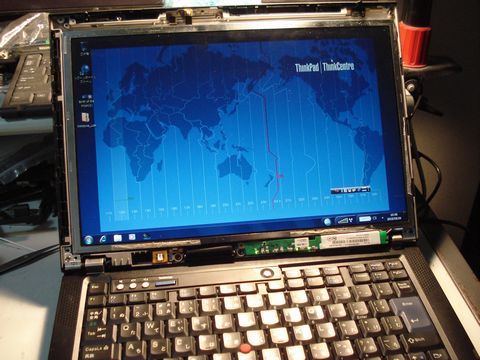

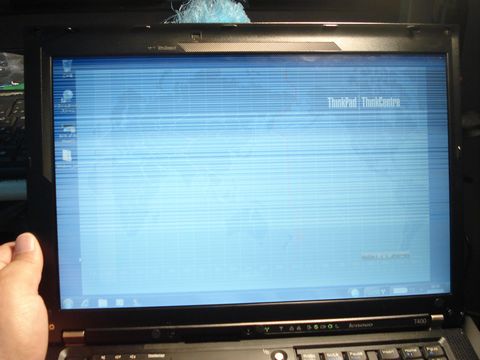

　さて実際に載せ換えてみると、やはりという感じで、正しくBIOS表示できない。（というか、まったくダメ…。ひど過ぎる）気を取り直して、もう一度LCDケーブルを付け直したり、ユニットを動かしたりしたところ、正常に表示できるようになった。
