15.4インチT61に、R500のLEDバックライト液晶・LG製「LP154WX7」(FRU P/N：42T0797)を換装できるのか調べるために、T61を分解してみた。
※R500のLEDバックライト液晶。これを15.4インチT61に換装したいのだが…。
ターゲットのT61(6463-AQ5)は何度か分解していて、現在、液晶をR500から取り外したSamsung製「LTN154P3-L02」に換装している。液晶の解像度はWSXGA+で、照度も充分だ。

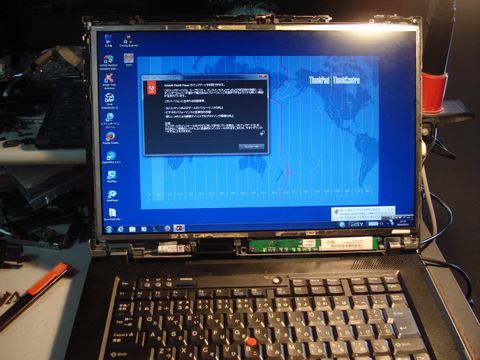

※R500のWSXGA+液晶に換装している15.4インチT61。いい状態だが…。

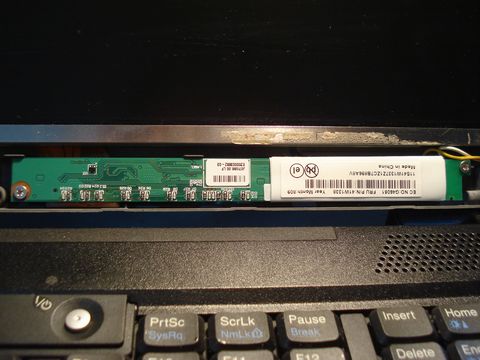

※T61のインバータカード(FRU P/N：41W1338)。そこコネクタ形状は？
さてT61には、形状の違いからR61/500のLCDケーブルが使えないことは分かっていたが、インバータカード(FRU P/N：41W1338)を確認してみるとこちらも、コネクタの形状が異なることが判明。R500のLED制御カードは、そのままR61などのLCDケーブルに挿すことができる。しかし形状の違いからT61には挿せないので、気楽にR500のLEDバックライト液晶を使うことはできないという残念な結果となった。

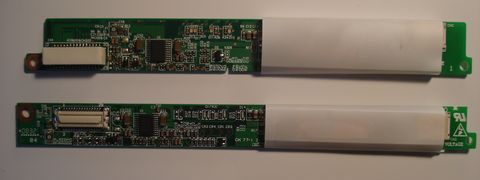

※R61/R500のインバータ（上）とT61のインバータのコネクタ形状の違い。
つまり、T61をLED化しようと思ったら、T61のインバータと同じ形状のLED制御基板を手に入れる必要があるということだ。
