　ジャンクなSL500を手に入れた。外観はきれいだけど電源が入らない代物というアナウンス。型番を調べてみると「2746-8KJ」オリジナルなスペックは「Celeron575/2G 1G 80G DVD±R DL/±RW/-RAM 無線LAN Bluetooth 15.4TFT WXGA WinXP Pro」

http://www.inversenet.co.jp/pclist/product/Lenovo/27468KJ.html

※手に入れたSL500(2746-8KJ)いったいどこまでジャンクなのか…。

　とりあえず余っているメモリを搭載して電源ボタンを押してみるとbeep音が聞こえ、なんだか動いているみたいだ。
　外部LCDで確認してみると確かに起動しているようだが、エラーがでてしまっている。（「Date/Time Not Set」これなら対処は簡単だ。）

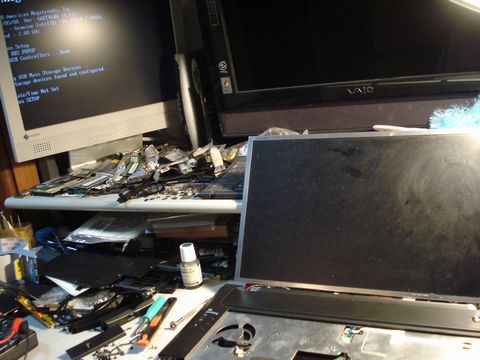

※外部LCDで動作を確認できる。一番の問題は液晶とキーボードか？

　しかしBIOSに入ることができない。[F1]も[ESC]も使えないので、もしかキーボードの不良ではないかと疑いパームレストを外すことに。
　なんと、キーボードからのフレキシブルケーブルがしっかりとコネクタに固定されていなかった。（セロテープが貼られている…。）

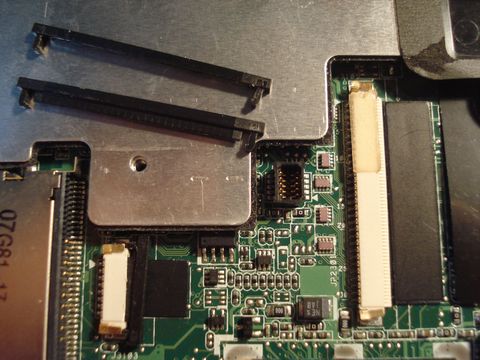

　くわしく見てみると、コネクタの押さえが破損しているようで、フレキがしっかりとコネクタに固定されない。これでは、キー入力を受け付けることはできない。幸いにしてジャンクなSL400シスボがそのへんにあったので、そこから「押さえ」を調達して対応することにした。

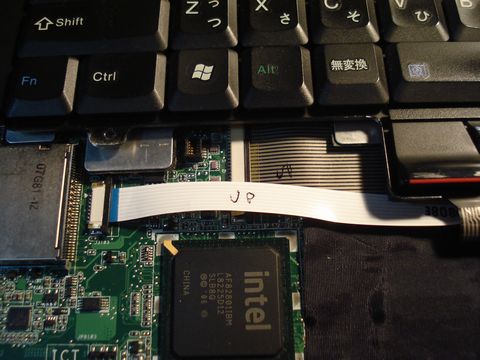

※復活させたキーコネクタ。下側はトラックポイントのコネクタ。

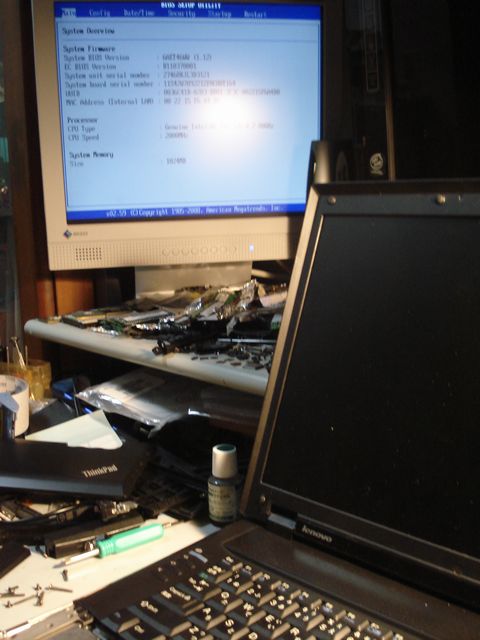

　これでキーボードの入力が復活。無事BIOSに入ることができるようになった。

　しかし、やはり液晶にはなにも映らない。これはLCDケーブルのコネクタ接続不良が疑われる。SL500の場合、左側ヒンジにかかる負荷が大きく、コネクタが外れかけていた、外れてしまっていたという事例が多い。自分も過去にも何度か経験している。そこで、キーボードベゼルを外して確認してみる。

　びっくりしたことに、LCDケーブルがコネクタに刺さっていない。というか、LCDケーブルが見当たらないのだ。これではなにも映るはずがない。

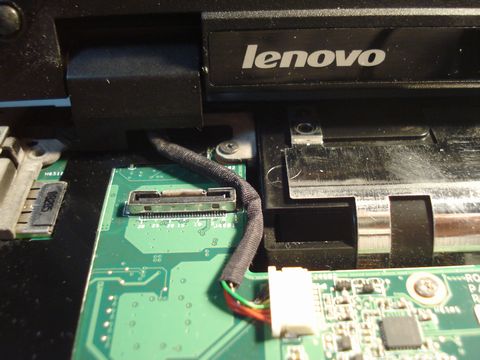

※問題のSL500にはLCDケーブルが接続されていなかった…。

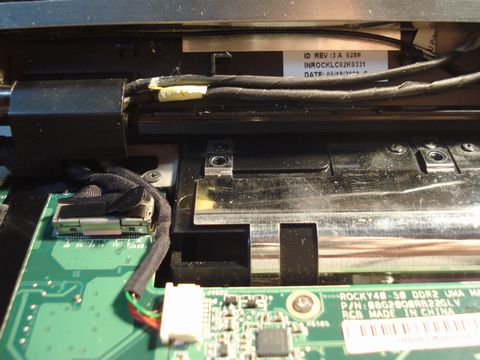

　LCDケーブルが行方不明のSL500。いったいどんな歴史を辿ってきたのだろう。フレームカバーを外して内部を確かめることにする。すると、LCDケーブルが蓋の内部に取り残されていることが判明した。これを元通りつなぎ直せば映るかもしれない。しかもインバータカードの代わりに挿さっていたのはLEDコントロールカード、つまりこの映らない液晶はLEDバックライト液晶なのだ。

　早速、LCDケーブルをつなぎ直して動作確認をしてみるが、液晶が一瞬反応するようにみえるがバックライトが点灯する気配はない。これはインバータ（LEDコントロールカード）ケーブルの接続不良か、あるいはカード自体に問題があるのか、それとも本体側との相性か…。

　問題を特定するため、SL400から取り外した上半身があったので、それで確認してみる。しかし、やはりバックライトは点灯しない。つまり、これは本体側に問題があるということだ。

　これはSL500シスボのバックライトコネクタ近くに配置されたチップヒューズが怪しいということで、早速チェック。やはり溶断してしまっている。そこで、このチップの上に半田を盛って短絡させてやる。しかし、この短絡でSL500は電源すら入らなくなってしまった。

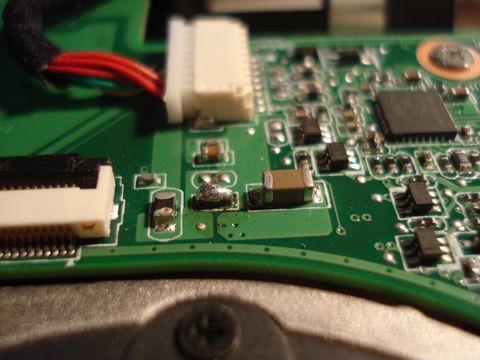

※溶断してしまっているチップヒューズの上に半田を盛ってブリッジ。でも動きません…。

　いったいなぜ？

　今回も同じ運命だろうか。だいたい、溶断してしまっているチップヒューズを短絡したら直ってよさそうなものだが、電源すら入らなくなってしまうということは、そもそもこのチップヒューズが溶断してしまった原因が除去されていないということなのだ。それはどこか…。

　ということで、今回のジャンクなSL500は「かなり」ジャンクだった。まあこんだけ言うところが集まっているってことはあまりないので、ジャンクなものをよせ集めて一台完成させたって感じでしょうか…。
