Aug 23, 2015
テーマ： しんくぱっど(1163)
カテゴリ： T40 T41 T42 T43
フレキが切断ししてしまっているT40・R50系のキーボードの復旧をした。
※切断してしまっているT40・R50系のキーボードのフレキ。（右端）
切断してしまっていたのは、ALPS製15インチ用日本語キーボード(FRU P/N：93P4841)。さすがにフレキだとつなげることはできないので、復旧不能なのだが、キートップがいい状態なので処分せずにいた。
※使えないのだがキートップがとってもきれいなので処分できない。
他のALPS製キーボードとキートップを交換すればいいかと思っていたが、よくよく考えてにると、フレキを交換することができればもっと楽なはずだ。
で、フレキの交換が可能か調べてみることにした。

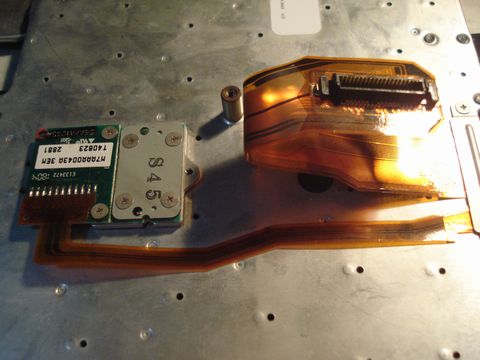

フレキのもとの部分、ネジでキーボードユニットに固定され保護されている部分を取り外して、みると、なんとフレキはキーボード基板に半田付けされているわけではなく、圧着されているだけということが分かった。これなら、簡単にフレキ部分を交換できるはずだ。

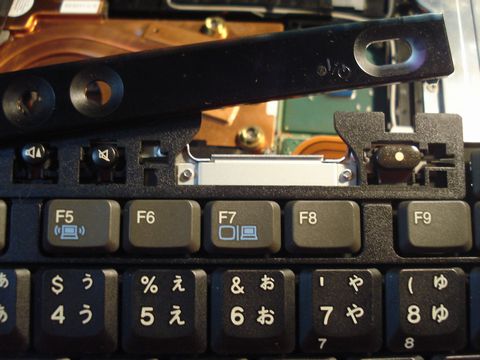

※スイッチパネルカバーを外すと現れるフレキとキーボード基板の接続部分。

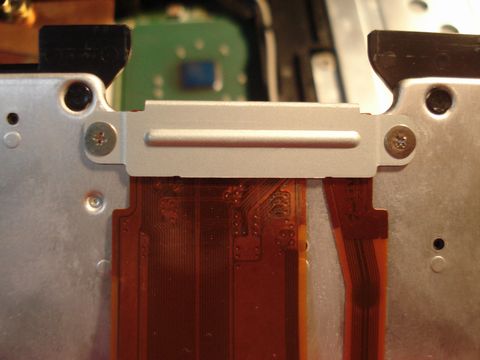

※フレキの接続部分のカバーを外す。
キーボードのフレキケーブルの取り外しは、このフレキの固定部分と、トラックポイントを外すことで可能となる。
トラックポイントユニットはキーボード表側から３つのネジを外す。（中央部のいくつかのキートップは作業の邪魔になるので外しておく。）

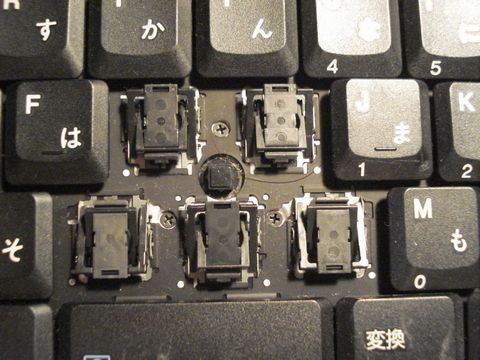

※トラックポイントのユニットの取り外しは表側から３つのネジを外すことで実現。
無事取り外せたので、早速交換実装。

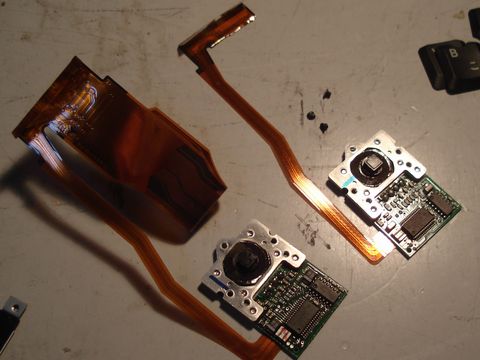

※切れたフレキ（右）と、今回交換するフレキ（左）。

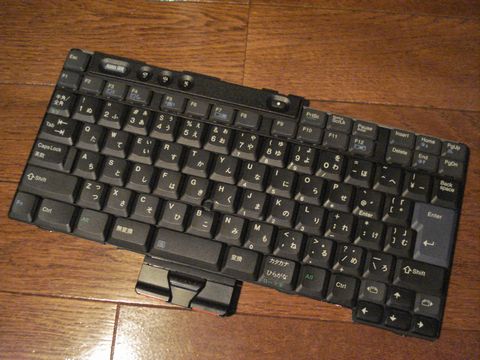

※交換実装が完了したALPS製キーボード。問題は動作するか…。
さて一番の問題は、しっかりと動作するかどうかということだ。フレキを端子に圧迫して固定しているだけなので、本当にしっかり動くか不安があるのだ。
動作確認は、ThinkPadにプレインストールされている「PC-DOCTOR」にて行うことにする。このソフトはThinkPadのさまざまなデバイスやシステムを検査することができるのだ。

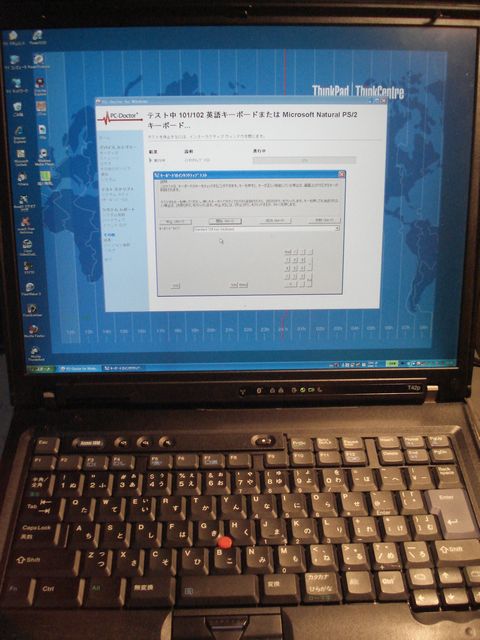

※T42pにて「PC-DOCTOR」でキー入力を確認。（入力できたキーは消えている。）
テストしてみたところ、すべてのキーの入力がしっかりと行えることが確かめられた。
つまり、キーボードユニットのフレキが切断してしまっても、交換により復旧可能ってことだ。（処分しなくてよかった…。）
※切断してしまっているT40・R50系のキーボードのフレキ。（右端）
切断してしまっていたのは、ALPS製15インチ用日本語キーボード(FRU P/N：93P4841)。さすがにフレキだとつなげることはできないので、復旧不能なのだが、キートップがいい状態なので処分せずにいた。
※使えないのだがキートップがとってもきれいなので処分できない。
他のALPS製キーボードとキートップを交換すればいいかと思っていたが、よくよく考えてにると、フレキを交換することができればもっと楽なはずだ。
で、フレキの交換が可能か調べてみることにした。
フレキのもとの部分、ネジでキーボードユニットに固定され保護されている部分を取り外して、みると、なんとフレキはキーボード基板に半田付けされているわけではなく、圧着されているだけということが分かった。これなら、簡単にフレキ部分を交換できるはずだ。
※スイッチパネルカバーを外すと現れるフレキとキーボード基板の接続部分。
※フレキの接続部分のカバーを外す。
キーボードのフレキケーブルの取り外しは、このフレキの固定部分と、トラックポイントを外すことで可能となる。
トラックポイントユニットはキーボード表側から３つのネジを外す。（中央部のいくつかのキートップは作業の邪魔になるので外しておく。）
※トラックポイントのユニットの取り外しは表側から３つのネジを外すことで実現。
無事取り外せたので、早速交換実装。
※切れたフレキ（右）と、今回交換するフレキ（左）。
※交換実装が完了したALPS製キーボード。問題は動作するか…。
さて一番の問題は、しっかりと動作するかどうかということだ。フレキを端子に圧迫して固定しているだけなので、本当にしっかり動くか不安があるのだ。
動作確認は、ThinkPadにプレインストールされている「PC-DOCTOR」にて行うことにする。このソフトはThinkPadのさまざまなデバイスやシステムを検査することができるのだ。
※T42pにて「PC-DOCTOR」でキー入力を確認。（入力できたキーは消えている。）
テストしてみたところ、すべてのキーの入力がしっかりと行えることが確かめられた。
つまり、キーボードユニットのフレキが切断してしまっても、交換により復旧可能ってことだ。（処分しなくてよかった…。）
