Dec 26, 2015
テーマ： しんくぱっど(1190)
カテゴリ： ThinkPad
使うあてのない液晶のないLenovo3000/N200(0769-D8J)だが、そのまま放置したままでは健康上よろしくないので、復活させようと考えた。 確証があるわけではないけど、15.4inch液晶さえあれば復活させることができるはずである。
そこで我が家のストック品の中から、15.4inch液晶を掘り出して載せてみることにした。ターゲットはT61のWXGA液晶Samsung[LTN154X3-L02」(FRU P/N：42T0323)。
ところが、液晶を取り付けてみてはたと困った。なんと、バックライトケーブルの長さが足りず、インバータまで届かないのだ。インバータの固定ネジを外して浮いた状態なら取り付けることも可能なのだが、復活させるためには、そんな宙ぶらりんの状態は避けなければならない。
※バックライトケーブルの長さが足りず、インバータと接続が難しい。
こうなるとバックライトケーブルが長い液晶ユニットはないものか探すことになり、この計画は頓挫したかに思えたが…。
しかし、いいこと思いついた。
なにもケーブルが長い液晶ユニットを探さなくても、「延長ケーブル」を自作してしまえばいいのではないか…。
幸いにして手元には、かつて液晶から取り外したバックライトケーブルやインバータがある。ここからコネクタやケーブルを調達 すれば延長ケーブルを自作することができるのではないか。（バックライトということで高電圧がかかるのがちょっと気がかりではありますが…。）
まあ、試してみるしかあるまい。
欲しいのはインバータのバックライトコネクタ部分。最初コネクタを取り外して使おうと思ったが、基板ごと切断してしまった方が、「絶縁」の観点からはより安全ではないかと考え、ニッパで切断することにした。

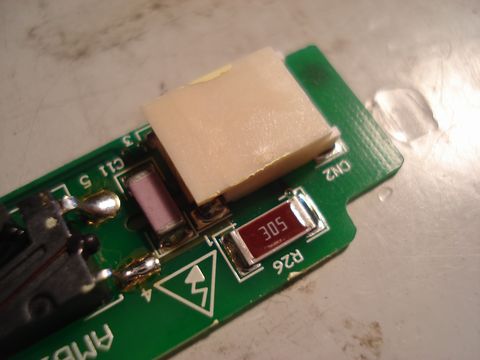

※R31インバータのバックライトコネクタ部分。ここをニッパで切断して使用。
バックライトケーブルも、かつて液晶交換を頻繁にしたころの残骸から調達した。（こんなもんでも役に立つことがあります）

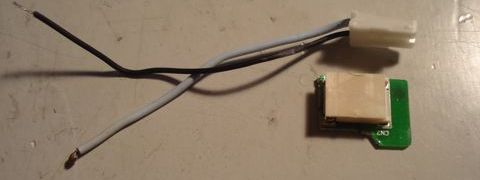

※バックライトケーブルと切断したインバータのコネクタ部分。
両者を半田付けして、さらにカプトンテープで固定。ちょっと大きくなってしまったのが難点だが、まあまあのできだろうか…。

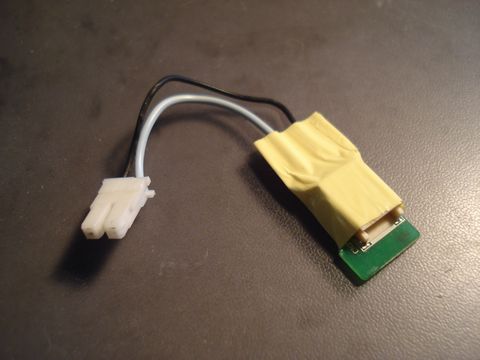

※自作したバックライト用の延長ケーブル。ちょっと大き過ぎかも…。
自作した延長ケーブルを使用して、Lenovo3000/N200でWin7を起動させてみる。バックライトも問題なく点灯。まずはホッとした。

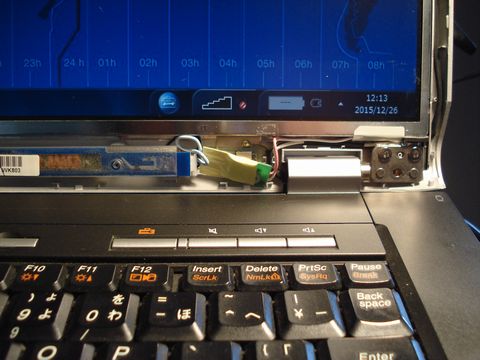

※バックライトも無事点灯。Win7を動作させてみる。

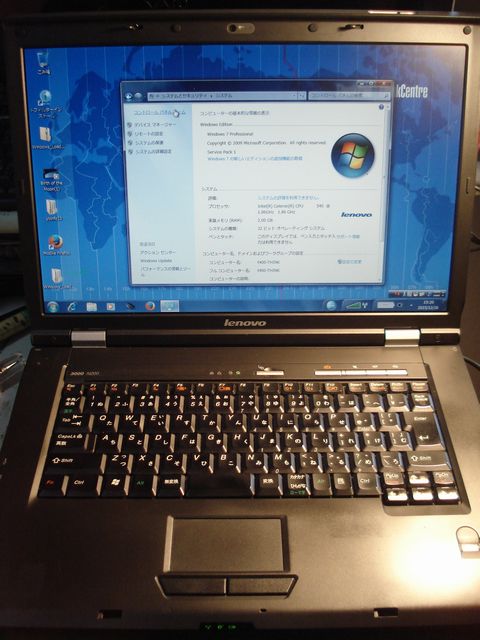

※これでlenovo3000/N200を復活させることができました…。
Lenovo3000/N200(0769-D8J)はオリジナルスペックだと、光沢WSXGA+液晶搭載だが、WXGAノングレア液晶のWin7マシンとして復活させることができた。（cpuもCeleron/540にダウングレードされていますが、メモリーは2GB載せました。DVDマルチドライブ搭載ってのもいいですね。）
中古パソコン [DC04081] Windows7 Lenovo3000 N100 ( Core2Duo T5500 1.66GHz メモリ2GB ハードディスク80GB DVDマルチ 無線LAN Windows7 Professional 15.4インチワイドTFT ） 【訳アリ】 【1ヶ月保証】 【中古】 中古ノートパソコン
Lenovo 3000 V100 C2D-1.66GHz/2GB/100GB/COMBO/11g/12.1W/Win7 【中古】
【プレゼントを無料ゲット】【MRR WIN7対応】【15型XGA TFT液晶】【無線Wi-Fi対応】【DVD再生・CD書込み】パソコン 中古パソコン 中古ノートパソコン lenovo 3000 C200 CeleronM 420 1.6GHz/PC2-5300 2GB/HDD 80GB/DVDコンボドライブ/無線LAN内蔵/Windows7 Home Premium SP1/リカバリCD・OFFICE2013付き 中古PC 中古
そこで我が家のストック品の中から、15.4inch液晶を掘り出して載せてみることにした。ターゲットはT61のWXGA液晶Samsung[LTN154X3-L02」(FRU P/N：42T0323)。
ところが、液晶を取り付けてみてはたと困った。なんと、バックライトケーブルの長さが足りず、インバータまで届かないのだ。インバータの固定ネジを外して浮いた状態なら取り付けることも可能なのだが、復活させるためには、そんな宙ぶらりんの状態は避けなければならない。
※バックライトケーブルの長さが足りず、インバータと接続が難しい。
こうなるとバックライトケーブルが長い液晶ユニットはないものか探すことになり、この計画は頓挫したかに思えたが…。
しかし、いいこと思いついた。
なにもケーブルが長い液晶ユニットを探さなくても、「延長ケーブル」を自作してしまえばいいのではないか…。
幸いにして手元には、かつて液晶から取り外したバックライトケーブルやインバータがある。ここからコネクタやケーブルを調達 すれば延長ケーブルを自作することができるのではないか。（バックライトということで高電圧がかかるのがちょっと気がかりではありますが…。）
まあ、試してみるしかあるまい。
欲しいのはインバータのバックライトコネクタ部分。最初コネクタを取り外して使おうと思ったが、基板ごと切断してしまった方が、「絶縁」の観点からはより安全ではないかと考え、ニッパで切断することにした。
※R31インバータのバックライトコネクタ部分。ここをニッパで切断して使用。
バックライトケーブルも、かつて液晶交換を頻繁にしたころの残骸から調達した。（こんなもんでも役に立つことがあります）
※バックライトケーブルと切断したインバータのコネクタ部分。
両者を半田付けして、さらにカプトンテープで固定。ちょっと大きくなってしまったのが難点だが、まあまあのできだろうか…。
※自作したバックライト用の延長ケーブル。ちょっと大き過ぎかも…。
自作した延長ケーブルを使用して、Lenovo3000/N200でWin7を起動させてみる。バックライトも問題なく点灯。まずはホッとした。
※バックライトも無事点灯。Win7を動作させてみる。
※これでlenovo3000/N200を復活させることができました…。
Lenovo3000/N200(0769-D8J)はオリジナルスペックだと、光沢WSXGA+液晶搭載だが、WXGAノングレア液晶のWin7マシンとして復活させることができた。（cpuもCeleron/540にダウングレードされていますが、メモリーは2GB載せました。DVDマルチドライブ搭載ってのもいいですね。）
