Jan 10, 2016
テーマ： しんくぱっど(1163)
カテゴリ： X40 X41 X41t
手に入れた２台目、後期型のX40(2371-BRJ)は、バックライトが暗く、CCFL（冷陰極管)交換が必要だ。幸いにして、今までに何度かX41tのCCFL交換を実施しているので、X40/41の液晶CCFLサイズは直径2mm長さ255mmであることが分かっている。
我が家にはこのサイズ、最後の１本がストックされている。これを使ってX40(2371-BRJ)のバックライト交換に取り組むことにした。 （ストックがなかったらもちろんやらなかったと思う…。）
※写真では分かりにくいが、照度斑があり、中央部が暗くくすんでいるX40。
まあバックライト交換はけっこう経験があるので、それほど大変ではないと高をくくっていたのだが、しかしこれがどうして…。とてつもなく手間取る作業だった…。
まずは液晶ユニットの摘出。狭い空間に液晶ユニットを納めただけあって、その分解はかなり面倒。WLANのアンテナ線もヒンジにテープで貼り付けられているため、分解するときに邪魔になった。

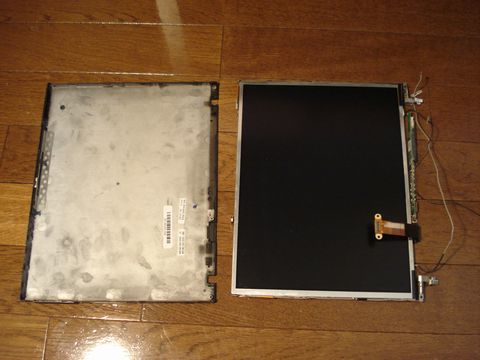

※摘出した液晶ユニット。ジャストフィットのため、取り外しがたいへんだった。
出てきた液晶ユニットはIDTech製「N121X5-L02」(FRU P/N：13N7098)。
CCFLはユニット下部に横向きに配置されている。

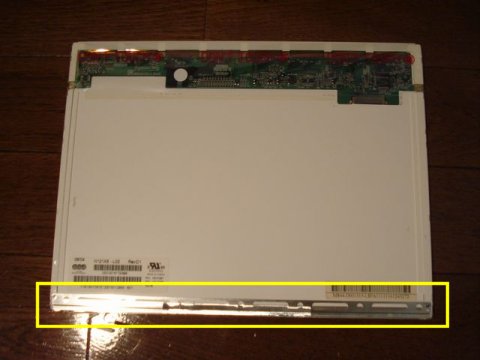

※IDTech製の12インチ液晶ユニット。CCFLは下部に横に配置されている。

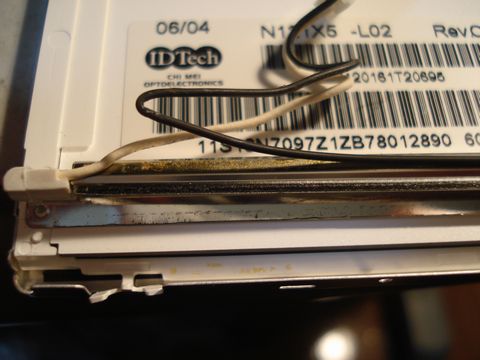

※悪戦苦闘の末、やっと取り出せたバックライトフォルダ。

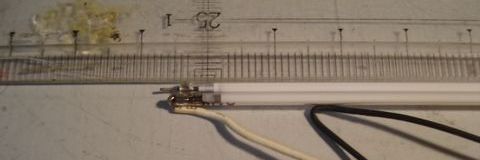

※上側が新しいCCFL。下が摘出したCCFL。CCFLの長さは約255mm。
新しいCCFLをバックライトケーブルに半田づけしてユニットの納める。しかし、うまく納められなくて、ユニットの縁が浮いてしまった。原因は、ユニット内のバックライトケーブルの引き回し。ケーブル自体が両面テープで固定される構造だったため、CCFLをユニットの戻す際に、逆にケーブルが浮いてスチール製のフレームと液晶ガラスの間に挟まってしまったのだ。
これは再度分解する必要が…。
結局再度分解。新たに両面テープを貼り付けて、ケーブルを固定、ケーブル浮きを防ぐ方法をとった。

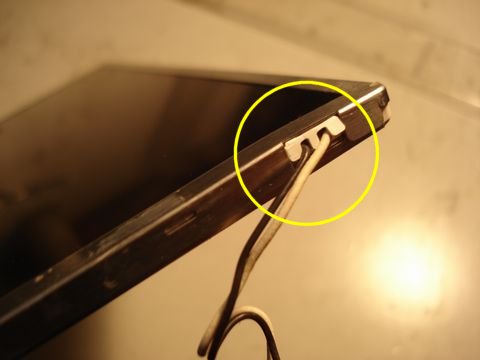

※やっとCCFLをユニットに納めたが、なんと縁が浮いてしまっている。
これでやっと、バックライト交換は終了したが、なんと２時間ぐらいかかってしまった…。液晶表示をテストしてみたが、本当に明るくなったのか…、よくわからないなあ…。

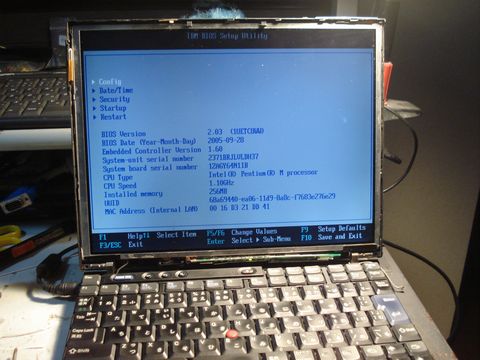

※バックライト交換後の動作テスト。きっと明るくなっているに違いない。
しかし…。
がああああん…。

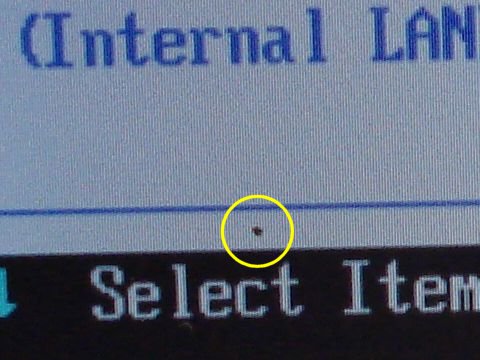

よ～く見ると、液晶面にゴミが入ってしまっている。これは…。きっとバックライトフォルダーを外すとき、爪を差し入れ剥がしていったのが災いしているのだろう…。（また分解するの…。ちょっと…、また後日にしたいなあ…。）
我が家にはこのサイズ、最後の１本がストックされている。これを使ってX40(2371-BRJ)のバックライト交換に取り組むことにした。 （ストックがなかったらもちろんやらなかったと思う…。）
※写真では分かりにくいが、照度斑があり、中央部が暗くくすんでいるX40。
まあバックライト交換はけっこう経験があるので、それほど大変ではないと高をくくっていたのだが、しかしこれがどうして…。とてつもなく手間取る作業だった…。
まずは液晶ユニットの摘出。狭い空間に液晶ユニットを納めただけあって、その分解はかなり面倒。WLANのアンテナ線もヒンジにテープで貼り付けられているため、分解するときに邪魔になった。
※摘出した液晶ユニット。ジャストフィットのため、取り外しがたいへんだった。
出てきた液晶ユニットはIDTech製「N121X5-L02」(FRU P/N：13N7098)。
CCFLはユニット下部に横向きに配置されている。
※IDTech製の12インチ液晶ユニット。CCFLは下部に横に配置されている。
※悪戦苦闘の末、やっと取り出せたバックライトフォルダ。
※上側が新しいCCFL。下が摘出したCCFL。CCFLの長さは約255mm。
新しいCCFLをバックライトケーブルに半田づけしてユニットの納める。しかし、うまく納められなくて、ユニットの縁が浮いてしまった。原因は、ユニット内のバックライトケーブルの引き回し。ケーブル自体が両面テープで固定される構造だったため、CCFLをユニットの戻す際に、逆にケーブルが浮いてスチール製のフレームと液晶ガラスの間に挟まってしまったのだ。
これは再度分解する必要が…。
結局再度分解。新たに両面テープを貼り付けて、ケーブルを固定、ケーブル浮きを防ぐ方法をとった。
※やっとCCFLをユニットに納めたが、なんと縁が浮いてしまっている。
これでやっと、バックライト交換は終了したが、なんと２時間ぐらいかかってしまった…。液晶表示をテストしてみたが、本当に明るくなったのか…、よくわからないなあ…。
※バックライト交換後の動作テスト。きっと明るくなっているに違いない。
しかし…。
がああああん…。
よ～く見ると、液晶面にゴミが入ってしまっている。これは…。きっとバックライトフォルダーを外すとき、爪を差し入れ剥がしていったのが災いしているのだろう…。（また分解するの…。ちょっと…、また後日にしたいなあ…。）
