バックライトが点灯しないジャンクなSL400は？

テーマ：しんくぱっど(1163)

カテゴリ： SL400 SL500

　バックライトが点灯しないというジャンクなSL400(2743-9MJ)を手に入れた。早速起動させてみるとなるほど、画面は表示されているが、バックライトが点かないようである。

　バックライトが点灯しない障害の原因の多くは、CCFLの経年劣化によることが多く、液晶が赤味を帯びたり、しばらくすると消灯するという症状として現れてくる。またインバータが不良ということもあるが、あまりお目にかからない。
　しかし、SL400/500では、それ以上に左ヒンジ破壊によるバックライトケーブルの接続不良によるところが多い。これは、単にコネクタを挿し直せば解消できる。そして次に多いのが、シスボのチップヒューズ切れだ。

　今回も、バックライト切れの原因を突き止めるために、パーツごと検証していくことにする。

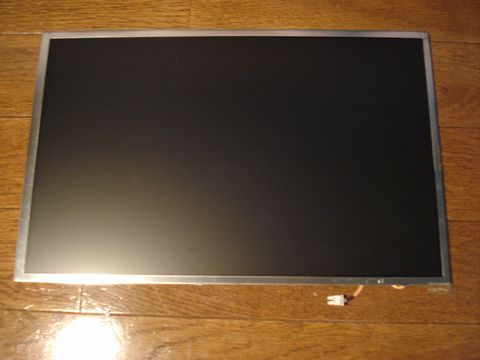

　まずは、液晶ユニット。分解して取り出してみると、LG製「LP141WX3」(FRU P/N：42T0522)だった。この液晶を正常動作するSL400(2743-CTO)に取り付けて検証する。

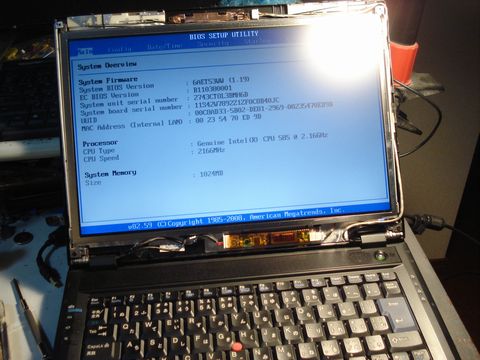

　すると、なんとバックライトが点灯。正常にBIOS画面を拝むことができた。つまり、原因は、インバータかコネクタか、シスボかということになる。

　次に、インバータをストック品に交換してみるが、やっぱりバックライトは点灯しなかった。つまり、原因はコネクタかシスボということ？
　で、コネクタを挿し直してみたが、症状は変わらず。原因はほぼシスボということに…。

　ああ…最悪の結果だ…。

　テスタで調べてみると、チップヒューズ[P]は通電が見られた。SL400/500のバックライト切れではこのチップヒューズが切れていることが多いが、今回は切れていなかった。

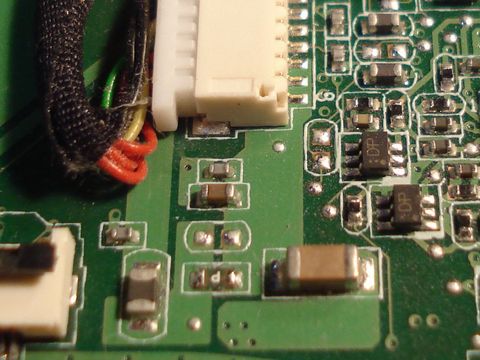

　一方、このチップヒューズの上側のチプコン（チップコンデンサー）は、２つともテスタを当てると針が振れた。つまりどこかのチプコンが短絡しているに違いないのだが、それがどこなのか…。
