Jan 25, 2016

X40液晶内部の汚れをきれいに掃除したい

(1)

テーマ：しんくぱっど(1163)

カテゴリ： X40 X41 X41t

　X40の液晶内部に入ってしまっている汚れをきれいに除去したいと考えた。この汚れは液晶表面を拭いても取り除くことができないので、偏光シートあたりに入ってしまっているゴミだと考えられる。分解して「拭き掃除（？）」をすれば取り除くことが可能なはずである。

※X40のLCD。かなりゴミが入っているようで、到底見過ごすことができない。

　ただ問題は、液晶の配線を切断しないように、液晶ガラスを割らないように、そして他のゴミを入れないように気をつけて作業しなければならないことだ。
　何を使って拭くのかも重要だ。今回は偏光シートやアクリル導光板が変質しないように、アルコールをティッシュに浸して使うことにする。使うのはメチルアルコールですが、エチルアルコールの方がいいのかなあ…。

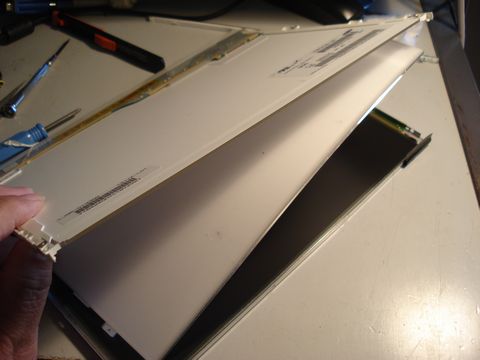

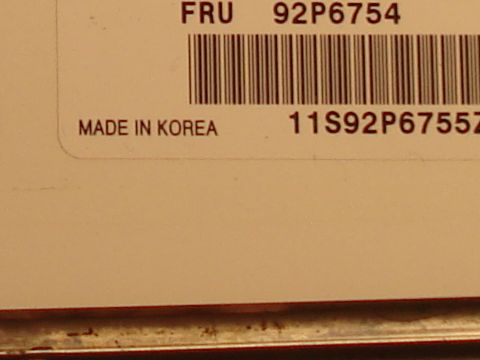

　さて、このX40の液晶ユニットSamsung製「LTN121XA-L01」(FRU P/N：92P6754)を分解してみる。CCFL（冷陰極管）は、下部に横に配置されている。
　CCFLを取り出してみて驚いたのは、CCFLとフレームカバーの隙間にたくさんのゴミが入り込んでいたことだ。おそらく、液晶画面とフレームカバーの隙間から入り込んでしまったのだろう。この液晶ユニット、しっかりと「密封」されていなかったのだ。

※CCFLを取り外した液晶ユニット。その跡地にはゴミが詰まっていた…。

　もちろん、このゴミを拭きとっておかないと、また悪さをしてしまうので、アルコールを浸したティッシュできれいに拭きとった。ついでに、アクリル導光板とCCFLが接する部分の汚れもきれいにした。（ここが汚れていると、十分な照度が得られなくなる。）
