※T510に付いていたキーボード。他のThinkPadでも電源ボタンが効かない。

　問題のキーボードは、FRU P/N：45N2102、ALPS製の日本語キーボード。電源ボタンが効かないので、原因は、電源ボタン部分か、シスボとの接続コネクタ部分、キーボードユニットとフレキシブルケーブルの接続部分にあるのではないかと考えられる。これは、片っ端から検証してみるしかない。

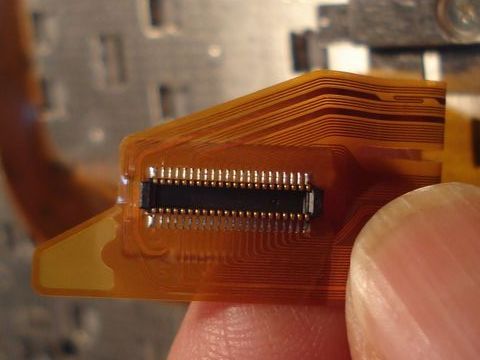

　まずは、シスボとの接続コネクタ部分。コネクタピン部分の半田クラックや接続不良が疑われる。　



　まずは、接点復活剤を噴霧してみるが、これは効果なし。でも、誤ってACアダプタをつなげたままのT410に取り付け作業を行った際、本体が起動した。ということは、電源ボタンが効いていないのは間違いないだろう。半田クラックも疑われるので、試しにコネクタを指で押さえて、電源ボタンを押してみるが、これまた効果はなかった。さらに、ピン部分の半田を溶かして、再半田してみたが、これも効果がなかった。

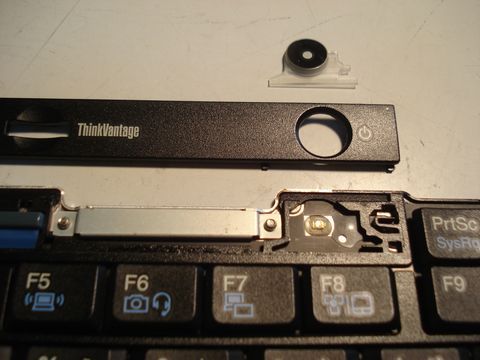

　お次は、電源ボタン部分。こちらも、接点復活剤を噴霧してみたが、効果なし。

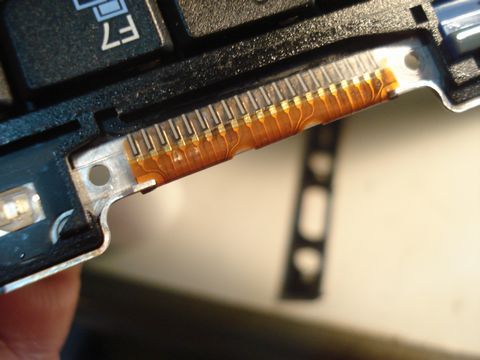

　最後は、キーボード基板とフレキシブルケーブルとの接点部分。何か、こぼれたような痕があることから、ここが根本的な原因かもしれないぞ…。

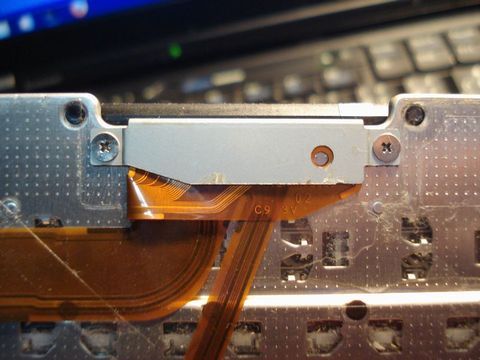

　こちらもネジを外して、フレキの接点部分に接点復活剤を噴霧してみたが、効果はなかった。





　ということで、キーボードの復活は頓挫してしまった…。
