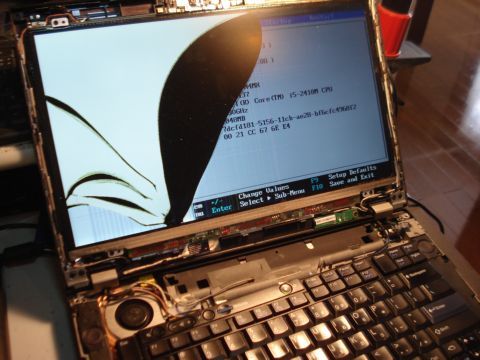

　T420(4236-BK4)の電源を久しぶりに入れたら液晶が正しく表示されない。このT420は、GPUにnVIDIA NVS 4200MとHD+を搭載した、ちょっとレベルが高いThinkPadなのだが、画面がまったく判別できない。



　液晶の乱れは、シスボ側のLCDケーブルの接続不良、液晶ユニット側の悦族不良、LCDケーブルそのものの問題、液晶ユニット本体の制御基板の問題などが考えられる。

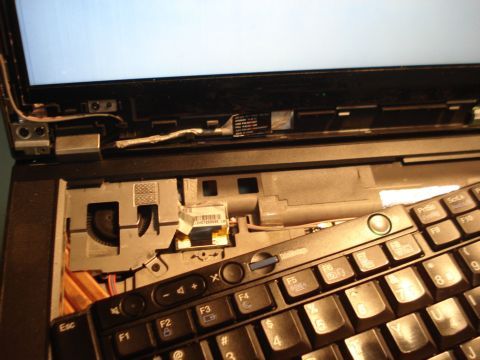

　以前このT420は、LCDケーブルの液晶ユニット側を挿し直したら問題が解決したので、また、ケーブルを挿し直せば問題は簡単に解決するものと思っていた。

　ところが…。

　シスボ側・液晶ユニット側、どちら側のコネクタを挿し直しても、液晶の乱れを直すことはできなかった。





　これはいったい…。

　LCDケーブルの不良を疑い、別のジャンク液晶で試すと、しっかりと表示される。



　ということは…。

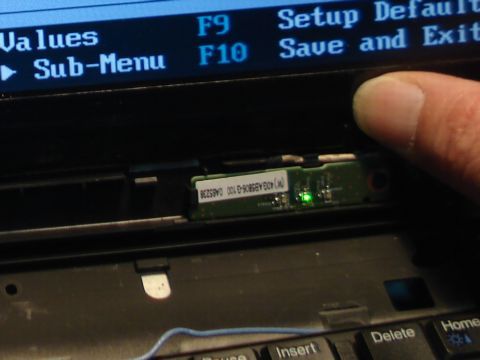

　障害の原因は「液晶ユニットの制御基板」にあるということだ。試しに制御基板をいじると、正しく表じれることがあることが判明。しかし、長くは続かず、次第に文字が薄れて判別できなくなってしまう。制御基板自体に「半田クラック」などの接触不良があるのだろうか…。

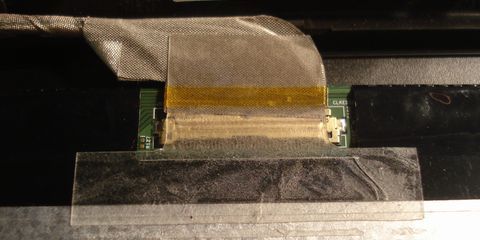

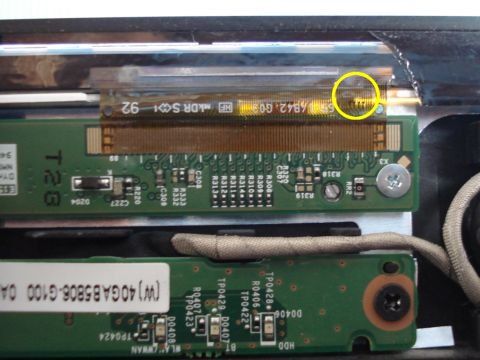

　黒い絶縁ビニールを剥がしてみると、そこはフィルムケーブルが熱圧着された箇所だった。


　どうやらこの部分の熱圧着が剥がれてしまったようで、この部分を押さえると液晶の乱れが治まることがある。

　つまり、この圧着を復旧させることだできれば、直せるってことだけど…。それは素人に可能なのか…。

​
