　液晶が取り外されていた１５インチスクエアモデルのT60p(2007-93U)は、手持ちの液晶ユニットLG Philips製「LP150E07」(FRU P/N：42T0350)を取り付けても画面はまったく映らない代物。
　その原因は、GPU「ATI MOBILITY FireGL V5200」の半田クラックだろうと予想した。
　つまりT61のGPU「nVIDIA Quadro NVS 140M」のようにヒートガンで炙ってやれば復活できる可能性がある。



　問題は、GPUのコアのすぐ近くにビデオメモリが配置されているため、ヒートガンで炙るときにしっかりと熱対策のマスキングをする必要があることだ。
　まあ、悩んでいても直るわけないので、思い切ってGPUのリフローに取り組んでみることにした。

　GPUはアルミホイルと両面テープを使って、コア以外をしっかりとマスキング。ヒートガンで約４０秒炙る。（今までの経験から、手持ちのヒートガンではだいたいこのくらい炙ればGPUの半田クラックを解消できていたので…。）



　ヒートガンの熱風がビデオメモリーやシスボの他の部分に侵入しないようにする。

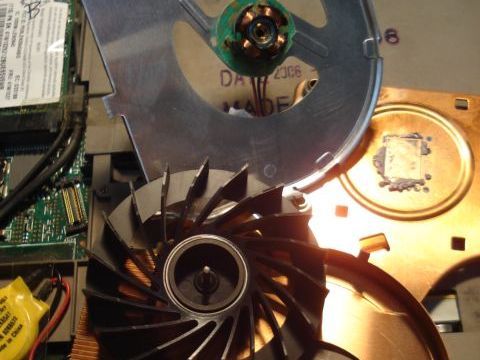

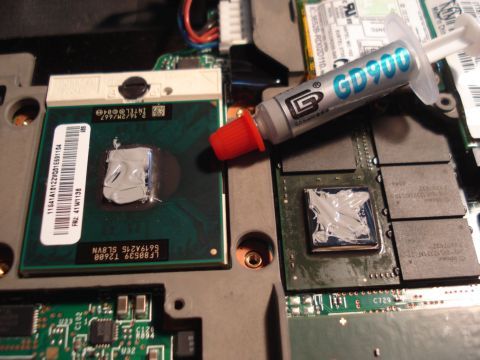

　そのついでに、CPUファンを分解してクリーニング。軸にグリスを塗った。グリスは今までも使っているタミヤの「モリブデングリス」を使用。GPU搭載機では、チップセット内臓ビデオコントローラー使用機以上に、放熱対策をしっかりとしておく必要がある。シリコングリスも放熱効果が高いものを使用する。





　まあここまでやれば、熱対策は大丈夫だろう。

　組み上げて、リフローの成果を確認してみる。

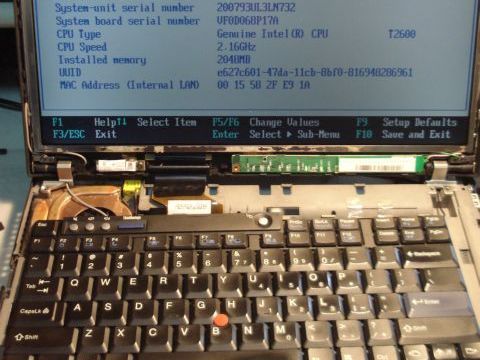

　結果は、上々。しっかりと、BIOS画面を拝めるようになった。



　これで、いよいよT60pを復活させることができるぞ…。（本当はUXGA解像度の液晶を取り付けたいのだけど…。）

​
