　割れた液晶ユニットはLG製「LP154W02」(FRU P/N：42T0423)。WSXGA+液晶なので割れてしまって実に残念だ…。



　交換用の液晶ユニットは、LG製「LP154WX7」(FRU P/N：42T0797)。WXGA解像度ながらLEDバックライト液晶。
　但し、この液晶ユニットを使用するためには、インバータカードの代わりにLEDコントロールカードが必要になる。これらはいずれも手元にストックがあったため、そのまま利用した。

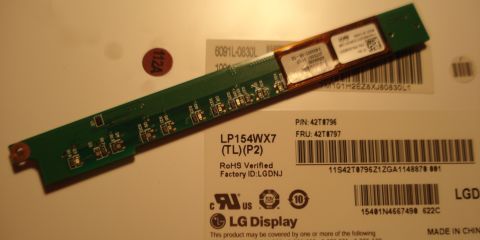

※LEDバックライト液晶とLEDコントロールカード（写真は14inch用)。

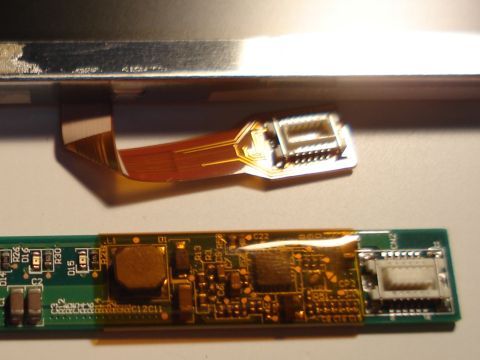

※LEDバックライト液晶とコントロールカード(14inch用）のコネクタ形状。

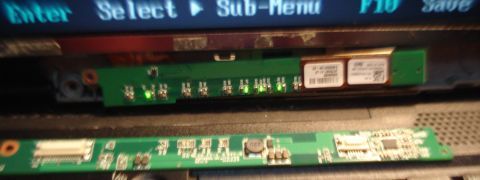

※動作確認の結果はＯＫだが、コネクタ位置が微妙に違ってカードが浮いている。

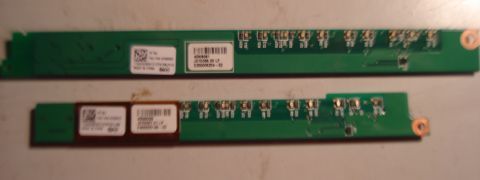

※15inch用（上）と14inch用（下）のLEDコントロールカード。

　試して分かったのは、LEDコントロールカードには、14inch用と15inch用の２種類があり、15inch用のカードの方が幅が広く、コネクタ位置が微妙に異なるので、今回の換装には、15inch用のLEDコントロールカード(42W8082)が必要ということだ。（使えないことはないのだが…。）

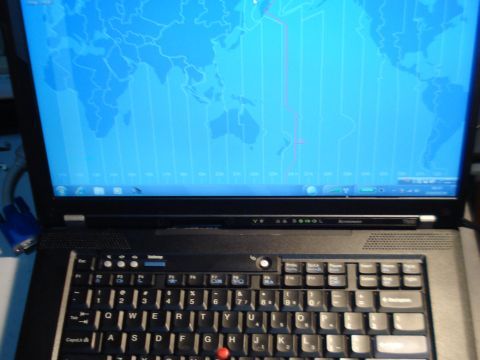

※換装完了したT500。WXGA液晶だがLEDバックライトなので明るい。
