※またまた画面表示しなくなってしまったT60p(左)とT61p(右)

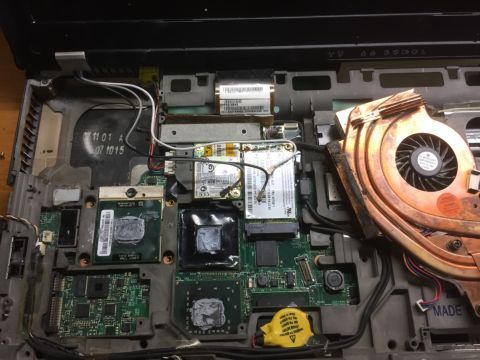

※T61pのGPU(黒い絶縁シールが貼られたチップ)この放熱対策が課題だ。

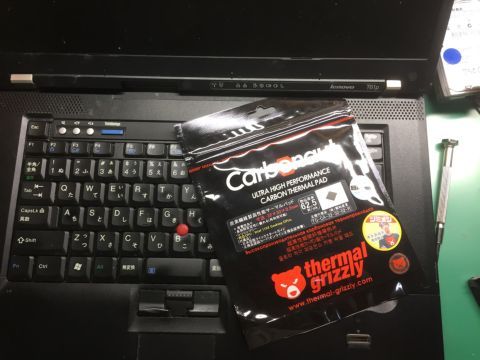

　そこで今回使用したのが、「thermal grizzly」の熱伝導シート。わずか32mm四方のシート何にAmazonで2K円を超える代物だ。（なんと１平方センチあたり１９２円もする…。）


https://www.shinwa-sangyo.co.jp/thermal-grizzly/tg-ca-32-32-02-r

　・熱伝導率:62.5W/m・k
　・寸法:32x32x0.2(H)mm
　・対応CPU:Intel 115xシリーズ (対応例 6700K,7700K,8700K,9900K)
　・使用温度範囲:-250℃～150℃
　・数量:1枚
　・RoHS指令:準拠
　・再利用が可能:再利用が可能なため経済的です。
　・長期安定性に優れる:ドライアウト(硬化不良)をおこさず、
　　長期間に渡って安定した冷却性能を維持できます。
　・シリコンフリー:シリコンを含まないため、低分子シロキサンガス発生等
　　による接点障害を起こしません。
　・注意:導電性がありますので、端子に付着するとショートする危険性が
　　ございます。

　このシートの熱伝導率は62.5W/m・kと、シリコングリスでは実現不可能な数値。これはかなり期待できる。

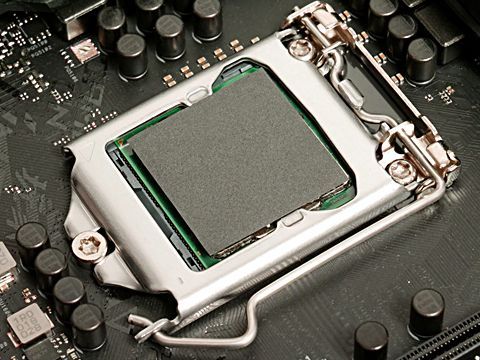

■Thermal Grizzlyの炭素繊維サーマルパッド「Carbonaut」は本当にグリスの代替になるか
http://www.gdm.or.jp/review/2019/0626/309890

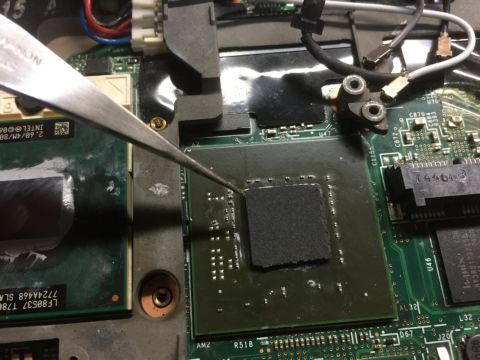

　取り扱い説明書が同梱されているので、「トリセツ」にしたがって、まずはGPU表面とCPUファンのサーマルプレート部分をアルコールでクリーニング。油分やグリスを完全に取り除く。次にGPUコアの大きさに合わせてサーマルパッドをカット。GPUコアの上に載せてCPUファンを取り付けた。（シリコングリスを使わないので本当に大丈夫なのか心配になる…。）

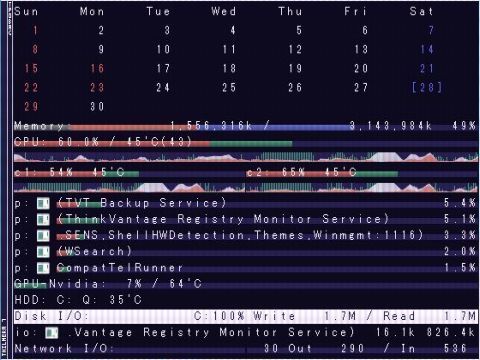

※CPU・GPUの温度を監視できる「thilmera7」を起動。gpuは64度と表示されている。


　CPU・GPUなどシステムの負荷や温度を監視できる「thilmera7」で見てみると、GPUの温度は64度。(CPUは43度)
　これは前回の「thermal grizzly」のシリコングリスを貼付した結果より高い。本当に大丈夫なのか…。

　別の冷却方法も検討してみないと…。

​
