　起動させても画面表示が乱れたままで、BIOSの確認すらできないジャンクなT510(4313-CTO)を手に入れた。



　画面が乱れる原因と考えられるのは、LCDコネクタの接続不良、LCDケーブル自身の不具合・障害、液晶ユニット自身の障害、シスボの障害などが考えられるが、まあ、LCDケーブルのコネクタを挿し直すところがらやってみることにする。

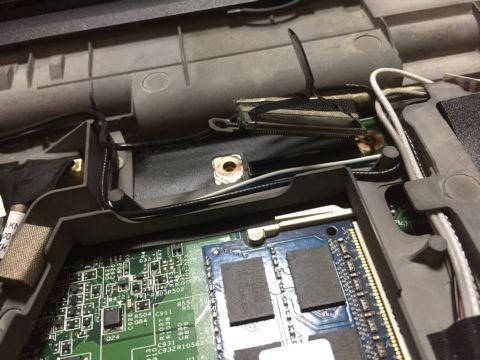

　T510底の止めネジを外し、キーボードユニットを取り除くと、LCDケーブルの接続部分にアクセスすることができる。このコネクタはわざわざネジ止めされているので、不具合が発生することはまあないのだが、とりあえず挿し直してみることにする。
　が…やっぱり、変化はなかった。


※キーボード下のLCDコネクタを挿し直すが乱れは解消しなかった。

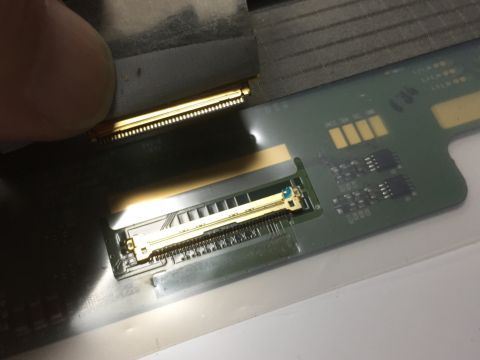

　お次はLCDコネクタの液晶ユニット側を確認する。

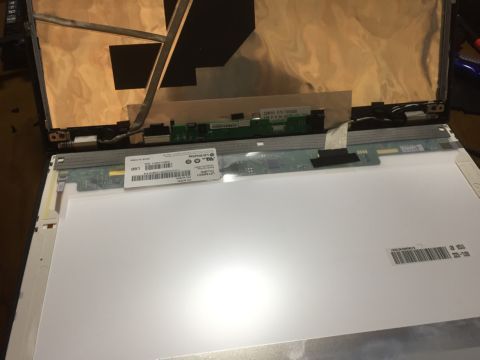

　これは、液晶フレームカバーを外して、液晶ユニットを上半身から分離する必要がある。こちらのコネクタもシールで固定されているので、不具合の可能性は少ないのだが、挿し直してみる。
　が…やっぱり変化はなかった。





　ということは…。
　この障害の原因は、LCDケーブルか、液晶ユニット・シスボってことになる。

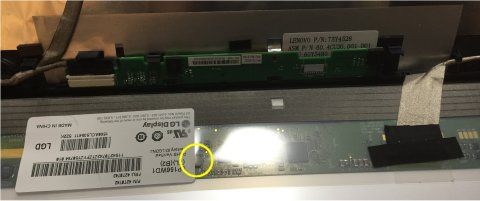

　問題特定のために、液晶ユニットの裏の制御基盤を指で押さえながら、画面の変化を見る。半田不良などがある場合は、これで問題点を特定できるときもある。

　こうやって裏の制御基盤のチップを押さえていくと、反射的に指を引くほど熱く発熱しているパーツを発見。もしかしてここ？

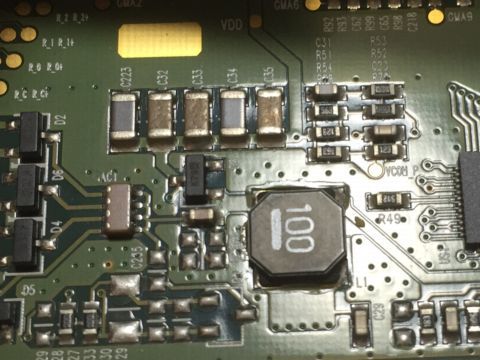

　それは、「巻線コイル」と呼ばれる「チップパワーインダクタ」だった。






　なんだか簡単ではなさそうなので、とりあえず別の液晶ユニットを取り付けることにする。

　用意したのは、Samsung製「LTN156AT05」(FRU P/N：93P5711)。光沢HD液晶ユニットだ。
　これを取り付けて確認してみると、しっかりとBIOSを拝むことができた。



　つまり、この障害の原因は、取り外した液晶ユニットLG製「LP156WD1」(FRU P/N：42T0743)にあったということだ。

​
