　強制終了させて、再起動を試みたところ、POST画面やBIOS画面は拝むことができるが、win7の起動の途中から画面が映らなくなってしまう。



　これは…？

　このような症状は初めて経験するが、途中で映らなくなることから、GPUトラブルが疑われる。GPU（外部グラフィックチップ）搭載機では、GPUコアの発熱により直付けされたシスボとの間に半田クラックが発生し、様々な障害が発生するすることが知られている。

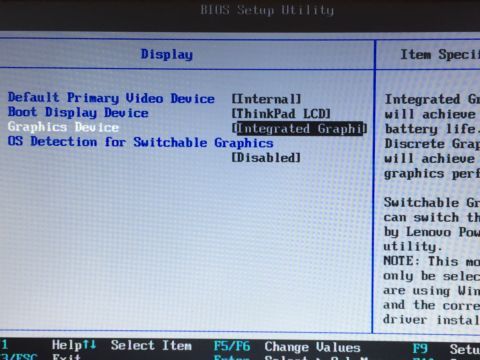

　そこで、BIOSでGPUを切り離して、チップセット内部のグラフィックコントローラを使う設定に限定してみる。すると…。

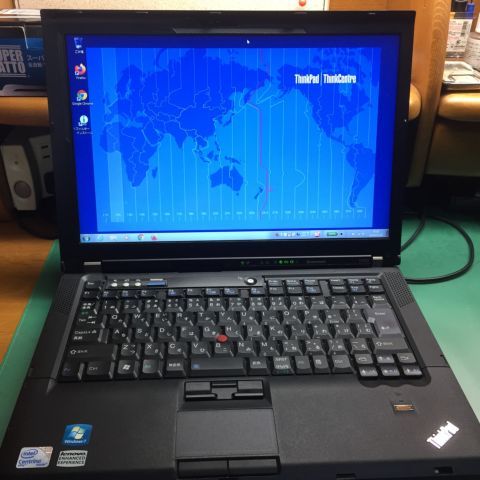

　問題なく起動。しっかりとwin7画面を拝むことができました。




　つまり今回の障害は、半田クラックによるGPUトラブルってことです。おそらく、インストールで長い時間T400が稼動していて、GPUまわりも半田クラックが発生するほど高熱になってしまっていたということでしょうか。


　ということで、T400を分解してGPUのリフローを行うことにする。

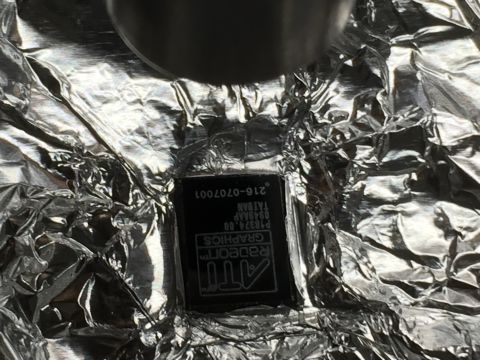

　いつものように、ＧＰＵコアまわりをアルミホイルを使ってマスキング。ヒートガンを使って、リフローを実施する。


※T400のGPUのリフロー。約２ｃｍの距離からヒートガンで40秒ほど炙ってやる。

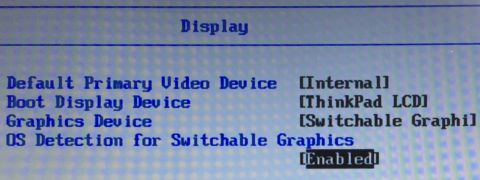

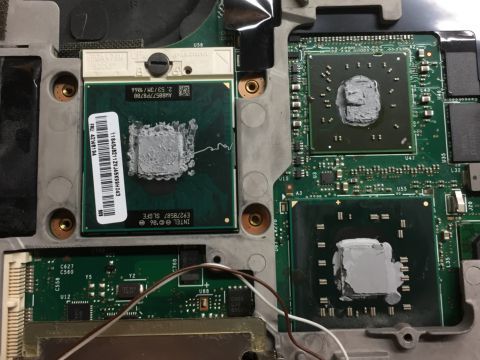

　後はシリコングリスを塗り直して、組み立て。T400のBIOSでGPUを使用可能にして動作確認をしてみる。

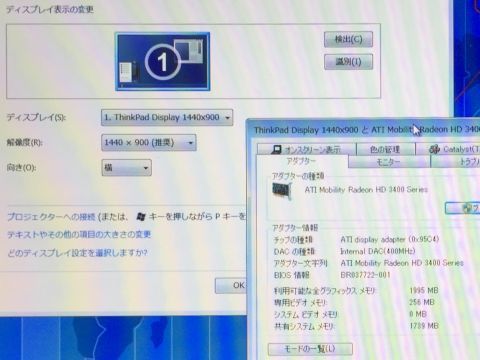

　結果は良好。予想通りGPUトラブルだったのだ。
