　E420(1141-PS8)のトラックポイントが機能しない。トラックポイントだけでではなく、タッチパッドも機能しないため、USBマウスを取り付けて動作させるしかない。
　これではあまりに勝手が悪いので、なんとかその原因を突き止めようと考えた。


※ThinkPad Edge E420(1141-PS8)/Core i5-2450M(2.50GHz)/4GB/DVDスーパーマルチ

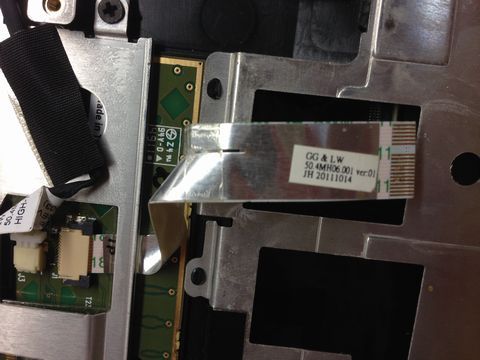

　まず第一に考えられるのは、コネクタへの接続不良。これを疑い、何度もフレキを挿し直してみたが、何の変化も見られない。

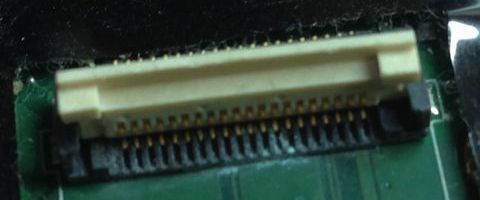

　続いて、タッチパッドのコネクタ接続を確認してみる。すると、なんだか浸水した跡がコネクタ部分に認められる。また、フレキの端子に痛みが見られるので、これが原因かもしれない。






　このフレキの端子の問題は、ジャンク箱に別のE420のフレキが残っていたので、交換実装することにしたが…。

　でも、これでもマウスを使うことができない。


　デバイスドライバを参照してみると、マウスドライバがインストールされていない状態。どうやら、この原因はもっと根本的なところのようだ…。これは、シスボになんらかの障害があるに違いない。

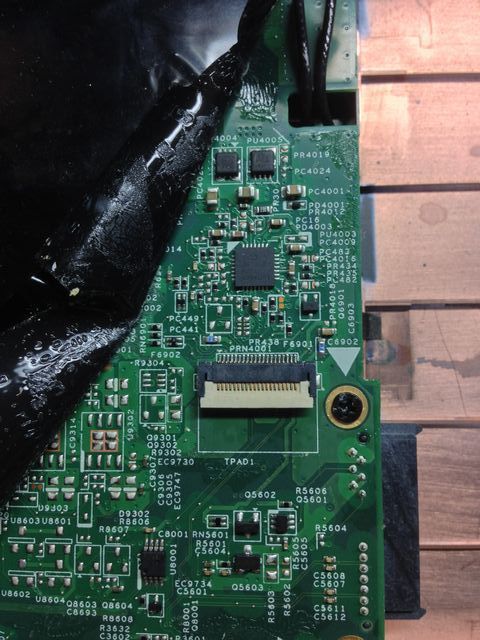

　ということで、タッチパッドコネクタの先の絶縁シールを剥がしてみて基盤を確認してみる。



　すると、タッチパッドコネクタの先のチップヒューズの溶断が確認された。おそらく、コネクタ部分の浸水の際、回路がショートして、安全弁であるこのチップヒューズの溶断につながったのではないかと思われる。

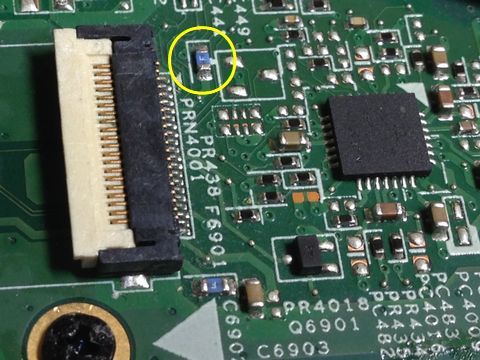

※シスボ、タッチパッドのコネクタ部分の先のチップヒューズが溶断していた。

　このチップヒューズを別のものに交換してしまえばいいのだが、ここは安全弁を失うリスク覚悟で、この部分をバイパス（短絡）してしまうことにする。

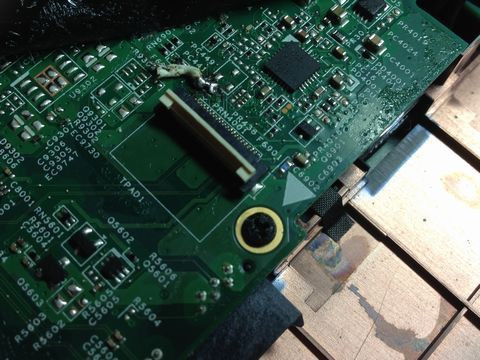

※溶断したチップヒューズの個所をバイパス。ぜんぜんうまく半田づけできなかった…。

　結果、トラックポイントもタッチパッドも問題なく動作。とりあえず復旧できたってことかな。

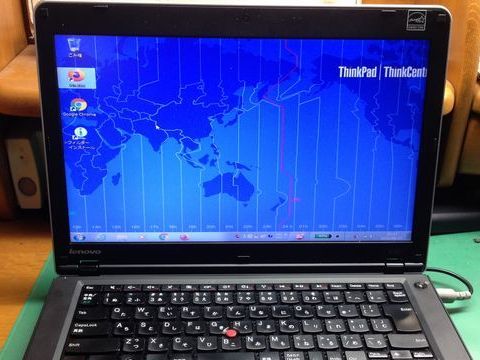

※トラックポイント・タッチパッドが機能するようになったE420。とりあえずwin7で確認。

​
