　考えられるのは、「液晶ケーブルの接続不良」「液晶ケーブルの不具合」「液晶ユニットの障害」「システムボードの障害」などだが、はたして…。

　これは一つずつ確かめていくしかない。

　ということで、まずE450を分解することに。

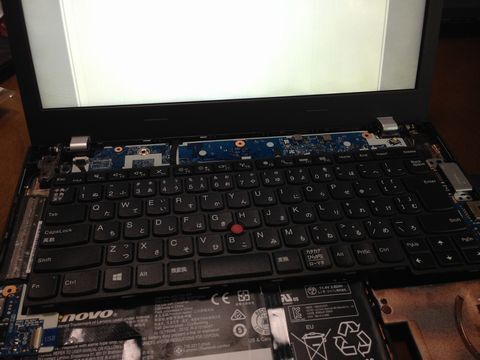

※キーボードの取り外しは、底面のネジを２つ外せば可能。


　液晶ケーブルの接続不良や不具合を確かめるためには、上半身も分解しなければならないのだが、これがけっこう面倒。完全に上半身を取り外さないと、開腹することができないのだ。

　ということで、キーボードべセル（パームレスト）やシスボ（システムボード）を取り外して、上半身を分離することにした。

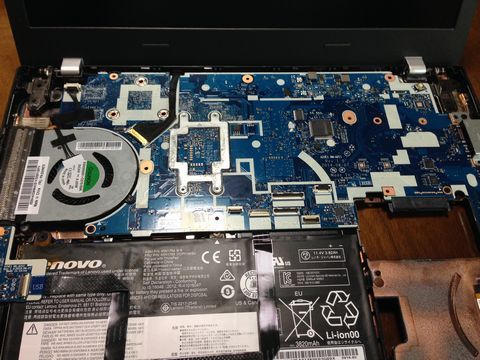

※キーボードベゼルを取り外すと、シスボやバッテリを拝めるが…。

　ヒンジを固定するネジを外して、やっと上半身が分離できたので、お次は、液晶のフロントベゼルを取り外す。これは、隙間に爪先を差し込んで隙間を広げていって外すことができた。

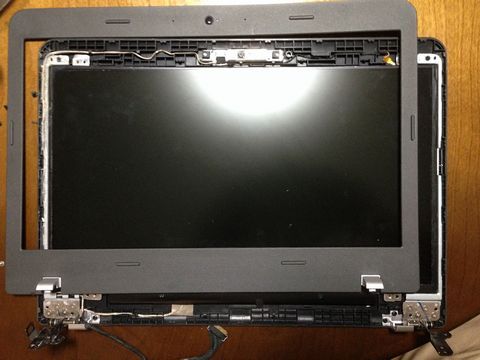

※やっと取り外せた上半身。フロントベゼルの取り外しはけっこう面倒。

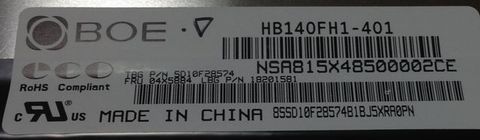

　液晶ユニットは「BOE HB140FH1-401」

https://www.panelook.com/HB140FH1-401_BOE_14.0_LCM_overview_23276.html

　調べてみたら、なんとFullHD(1920x1080)解像度の14inch液晶ユニットだった。これはなんとしても復活させたい…。


　さて、本体側・液晶側双方の液晶ケーブルを挿し直して、動作確認をしてみたが、まったく変化はなかった。ケーブル自体の不具合の可能性もあるが、これは代替えのものがなければ試すことができないぞ。




　しかしまた、このE450に浸水痕があることも判明。もしかしたら、これが障害の原因なのかもしれないぞ…。

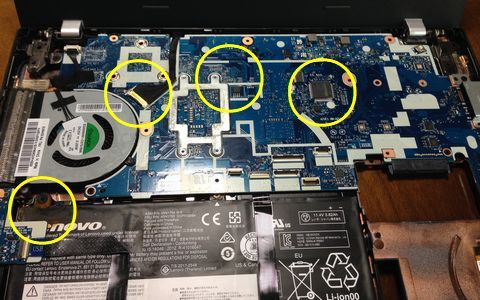

※E450シスボに見られた浸水痕。これが原因だとすれば、半田不良か溶断によるチップ破損などが考えられるが…。
