　バックライトが異常に暗かったT520(4239RS6)の液晶。

　通常、バックライトの照度は[Fn]+[Home][End]で調整できるのだが、この液晶の照度はこれ以上明るくできなかった。LEDバックライトなので、かつての冷陰極管(CCFL)のような経年劣化はほぼ考えられない。ではなぜ？

　T520にはすでに別の液晶を搭載したが、この液晶が暗い原因は何なのかを、今回追求してみた。


※LEDバックライトのはずなのに、かなり暗いT520の液晶。

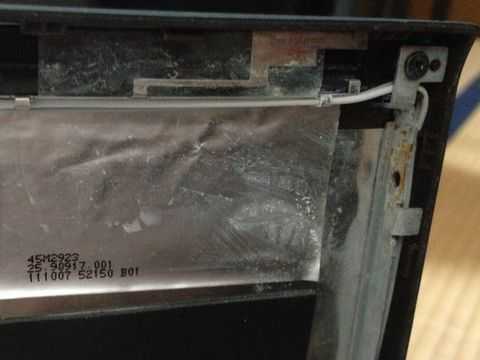

　このT520液晶を取り外した時に、水濡れの痕を発見。液晶の上部の広範囲に浸水した痕跡があることから、バックライト不良の原因もこの水濡れと関係あるかもしれない。

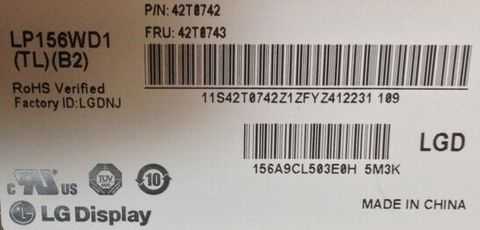

　取り外した液晶ユニットは、LG製「LP156WD1」(FRU P/N：42T0743)。HD+解像度(1600x900)のノングレア液晶だった。




　今回は、この液晶ユニットのバックライトを取り出して、バックライトが暗い原因を調べてみることにした。

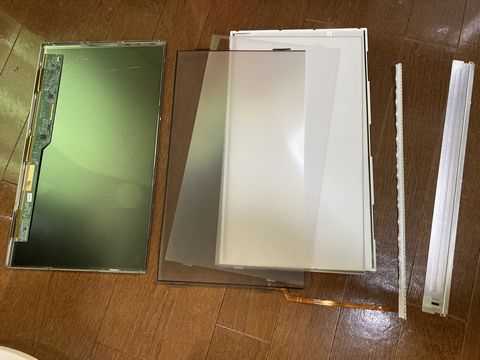

　この液晶「LP156WD1」のバックライトは、制御基板の反対側、液晶上部に収められていた。LEDへの給電は、制御基板からフレキシブルケーブルを介して行われる。
　バックライトが暗い原因は、バックライト本体（つまりLED）にある可能性と、ケーブル、制御基板にある可能性が考えられるが、今回は浸水痕があることから、バックライトLEDが一番怪しい。



　取り出した、LED基板（？）は、やはり浸水痕のように変色し、取り出すときに基板の一部が折れてしまうほどもろくなっていた。

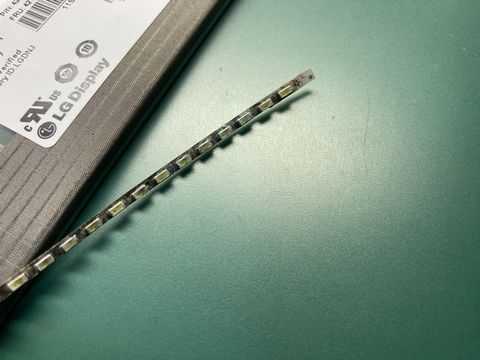

※取り出したバックライトLED基板。白いはずの基板が変色している。

　やはり、バックライトが暗い原因はこのLEDだろう。まあよくショートや発火などに至らなかったなと思うほどだ。


　ジャンク箱にあった液晶割れで取り外した液晶ユニットも分解して、バックライトLED基板を取り出してみた。

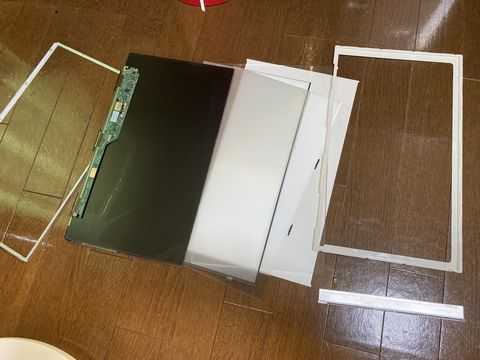

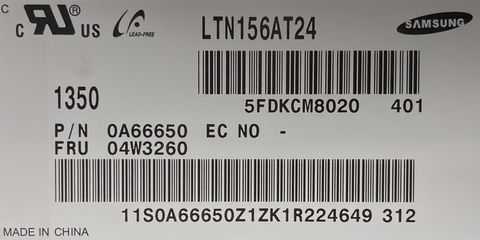

※Samsung製「LTN156AT24」も上部にLEDバックライトが配置されていた。

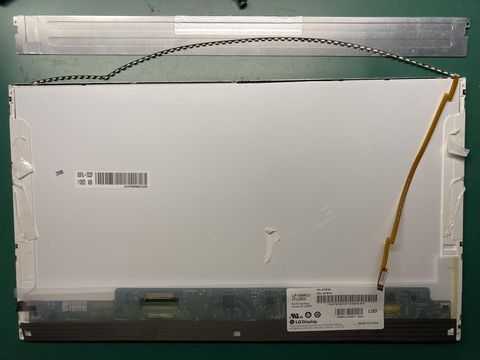

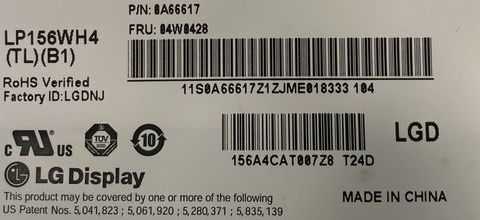

※LG製「LP156WH4」は左側側面にLEDバックライトが配置されていた。

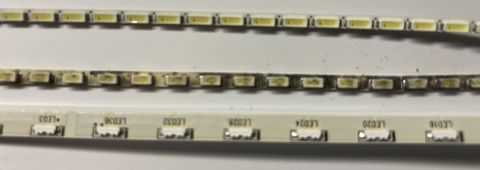

※取り出したバックライトLED基板。機種によりLEDの大きさが異なる。

​
