昨日までにリフターの試作が出来ました。
このリフターに使う、作業員の落下防止柵の製作に時間がかかりました。
リフターを６基設置するので、左右に１個ずつ、後ろに２個、同じ柵を使うので、計２４個必要になります。
作業用の型を造りながら、柵の製作をしました、まずは、０、５ミリの真鋳線で外枠を造ります。

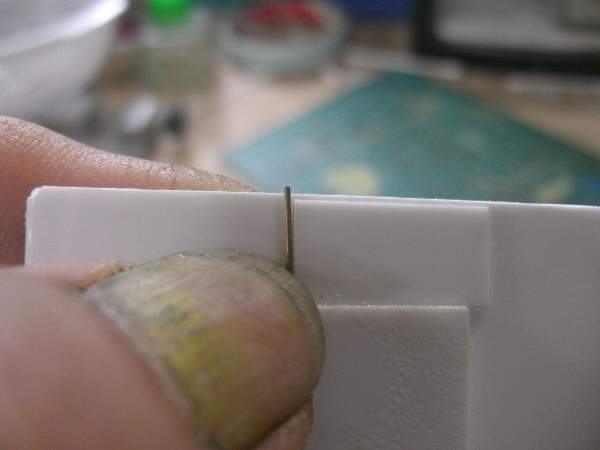

金属製の定規に当てて９０度以上に一度曲げてから９０度にもどします。
反対側も９０度に曲げる為、型に入れて曲げますが９０度にはならないので、一度外してから９０度にします。
下側の位置を同じにする為、型にはめてから瞬間接着剤で付けます、この時、枠が型につかないように、接着する部分を切り取っています。
ここで登場するのが、このウエポンです、なかなか固まらない瞬間接着剤が一瞬で固まります、色々試しましたが今回は、付けた後にサッと吹きつけるのがベストでした。
枠の中央に柱を立てる為、枠と同じ真鋳線を使い型に当て、カットします、この型は後で格子を入れる時にも使います。
次の作業の写真を撮り忘れていましたので、テストで造った柵を載せて取りました。
外枠を型にはめたら、中央の溝に先ほどの真鋳線を入れて、上側を接着してスプレーを吹き固めてから、逆にして下側を付けます。
これで、枠の完成です、格子は０、３ミリの真鋳線を使います。
枠を格子取付用の型に固定します。
格子は１個の柵に１４本使います、型に合わせカットします。
片側から造ります、初めに中央５ミリの位置に付けてから、左右は２、５ミリの位置に付けます、付けるのは上側のみ接着します。
全ての間中央に真鋳線を付けます。
もう一方も同じ作業をしスプレーを吹き固定します。

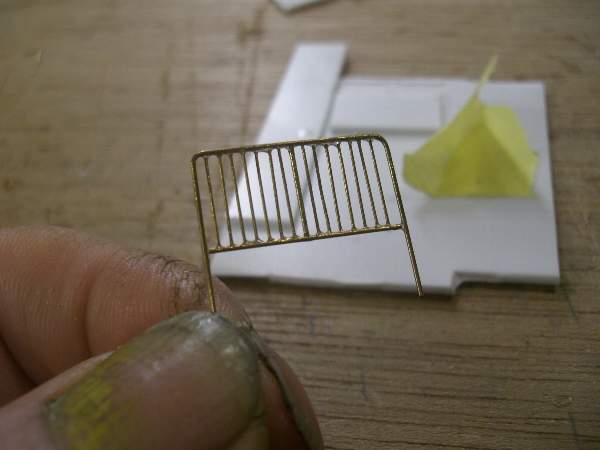

型から外し、下側を接着してスプレーを吹き固定したら完成です。
落下防止柵２４個完成しました、かなり疲れました。
