強化ハーネス

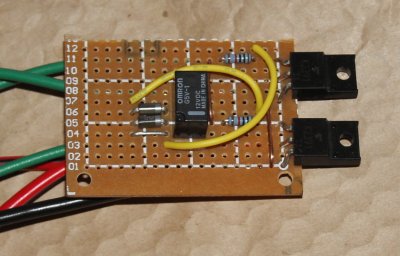

強化ハーネスの試作3号機です。適当に書いた回路図から、適当に配線したのでリード線がクロスしてみっともなくなってしまった。最初はこのまま使おうと思ったけど、上限20AのMOSFETに計算上、12A以上流していたので、相当熱を持つらしく絶縁テープが溶けてしまいました。試作4号機はMOSFETの容量アップ。配線も少し、すっきりしました。しかし、これは失敗だった。プリント基板が激安中国製で、半田の乗りが悪くパターンも剥がれ易い。無接点回路のはずなのに、接触不良を起こしました。結局、新規に作り直したけど、写真に収めるのを忘れた。
