”よりBetter”なお役立ち情報（水電池）

カテゴリ：便利防災・外出用品情報

前回ご紹介した「マグネシウム燃料電池」を調べていたら、おもしろい会社を見つけました。

水電池関連商品に特化した開発をしている　「日本協能電子株式会社」

「水電池」って何？　

水を注入することによって発電する電池。

何のためにわざわざ水を入れる電池が必要なのかと思いきや水を入れなければ放電ゼロなので
２０年間の長期保存が可能ということで災害時の備蓄電池として売れているようだ。

この会社の知的財産権を調べたら、３件の特許出願並び５件の実用新案登録がありました。

実案登録１例をご紹介します。明細書によると水電池の原理自体は公知技術のようです。

mizudennti01

【登録番号】実用新案登録第３１５２９９８号（Ｕ３１５２９９８）
【出願日】平成２１年６月９日（２００９．６．９）

【考案の名称】水電池

【考案の詳細な説明】
【技術分野】
本考案は、水を注入して発電する水電池に関する。
【背景技術】
従来、 水を注入することによって発電する水電池は公知である 。例えば、特許文献１には、水電池の外形を形成する、金属製の負極外筒体と、活性炭からなる粉末充填材と、粉末充填材に差し込まれたロッド状の正極集電体と、水を粉末充填材に供給するための吸水部材と、吸水部材の位置決めをするためのリングとを含む水電池が開示されている。
【先行技術文献】
【特許文献１】実用新案登録第３１４８２０５号公報

【考案の概要】
【考案が解決しようとする課題】

しかし、負極外筒体は、金属マグネシウムやアルミニウム、亜鉛などのイオン化傾向の比較的に大きな電極活物質から形成されており、他の合金などに比べて強度が低い。したがって、発電時の電気反応によって粉末充填材が気化を起こし、電池内の空気が比較的に高圧となり、その内部が膨張したときに、負極外筒体の一部が破損し、内部に含まれていた粉末充填材が外に漏れ出て、漏電などの原因となっていた。

そこで、本考案は、発電効率がよく、かつ、使用中にその一部が破損することのない水電池の提供を課題としている。

【課題を解決するための手段】
前記課題を解決するために、本考案が対象とするのは、注水口が形成された第１端部と、その反対側における第２端部と、金属製の負極内筒体と、前記負極内筒体に充填された酸化物質からなる粉末充填材と、前記粉末充填材中に差し込まれた炭素からなり前記第１端部に突出する棒状の正極集電体とを含む水電池である。

本考案の特徴とするところは、前記負極筒体の内部には、該内部を分離するためその径方向へ延びる 分離壁が設けられており

本考案は、前記特徴とする構成のほかに、以下の好ましい実施の態様を含む。
（１）前記分離壁が、パラフィンから形成されている。
（２）前記負極内筒体の外周面を覆うステンレス等から形成された外筒体をさらに含む。
（３）前記第１端部に、複数の前記注水口が形成されている。
（４）前記水電池が、保水材をさらに含み、前記保水材が、熱圧縮されたシート状のスポンジから形成されている。

【考案の効果】
本考案に係る水電池によれば、負極内筒体の内部に、分離壁が設けられているので、粉末充填材が集中して保持され、発電効率が向上する。また、粉末充填材が収容された収容部内が比較的に高圧になったときには、分離壁が崩れ、収容部内の空気及び粉末充填材がスペース部に流れ込むので、すぐに負極内筒体が破れたり、ひび割れを生じるおそれはない。

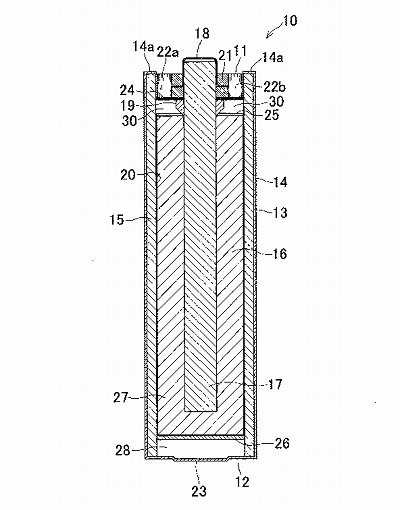

公報に記載されている電池構造の抜粋
mizudennti02

負極内筒体１５は、イオン化および／または酸化傾向が比較的に大きな電極活物質、例えば、 金属マグネシウム、亜鉛 などまたはそれらを少なくとも２種以上含む合金から作られており,

粉末充填材１６は、比較的に酸化力が強い導電体（正極活物質）、例えば、 活性炭、二酸化マンガン、酸化鉄、結晶性の酸化銀 などの混合物から作られている.

正極集電体１７は、例えば、比較的に導電性が強い、電気化学的に比較的に安定な、 炭素棒、エボナイト棒 から形成されている。

この会社は 「マグネシウム燃料電池」 を使った商品も販売しております。
