2010.08.17
カテゴリ： まな板
ネットに特化し、静かで、消費電力も低く、できるだけ小型に、そして、他にはないイメージのケースを作るということで第36回目です。
今回はこれ。
まな板にLEDの入った12cmファンを載せてみました。
小型を目指してこのブログをはじめたのにここ最近は大きいものが続いてますね。。

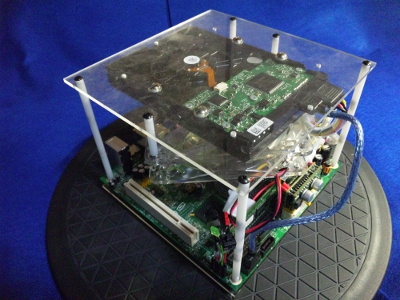

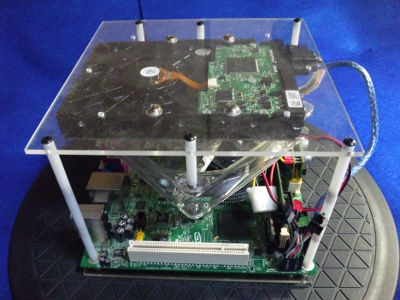

横置き

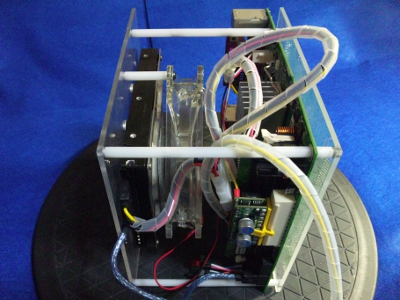

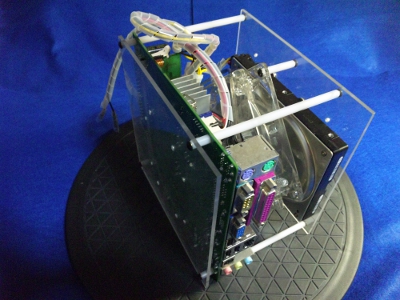

縦置き

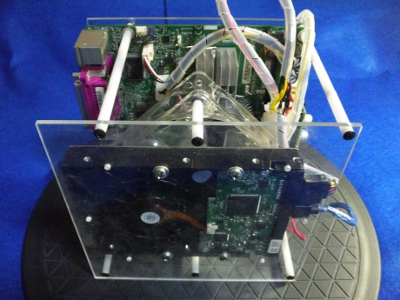

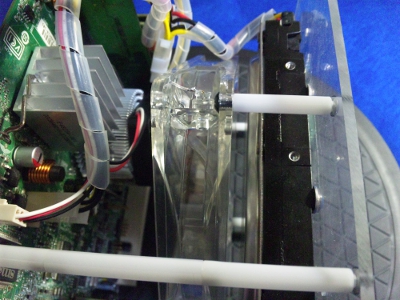

HDDとマザーボードの間に無理やり入れました。
風はマザーボードに当たるようにセットしています。
なのでHDD側は吸い込みになるので、冷却効果はあまりないかもしれません。
12cmのファンを入れたのでマザーボードの4cmファンを無くしても大丈夫かもしれません。これを取ると1cmほどコンパクトになりそうですが、ここは温度を測って実験が必要かと思います。

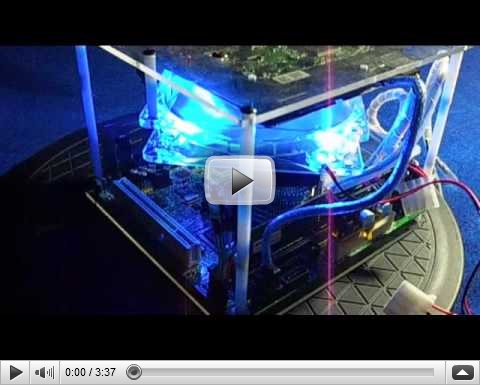

動画はこちらです。
YOUTUBEに移動します。
途中からファンの光具合を見るためにファンだけ電源を繋いで撮影しています。
実際に起動して音を聞いてみると、うるさいほどではないですが若干します。
ただ、なぜか少し高音の嫌な音がするのでファンの交換かなんか必要かと思います。

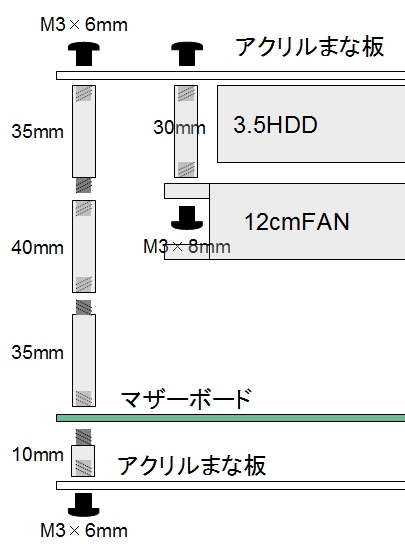

作り方は
今回使用したパーツ
・まな板3.5HDD搭載可 １枚
・まな板3.5HDD搭載可にファン用の穴を開けたもの １枚
・片雄ねじ、片ネジ切り10mmスペーサ ４つ
・両ねじ切り40mmスペーサ ４つ
・両ねじ切り30mmスペーサ ２つ
・M3×6mm黒トラスネジ 10本
・M3×8mm黒トラスネジ ２本
今回はこれ。
まな板にLEDの入った12cmファンを載せてみました。
小型を目指してこのブログをはじめたのにここ最近は大きいものが続いてますね。。
横置き
縦置き
HDDとマザーボードの間に無理やり入れました。
風はマザーボードに当たるようにセットしています。
なのでHDD側は吸い込みになるので、冷却効果はあまりないかもしれません。
12cmのファンを入れたのでマザーボードの4cmファンを無くしても大丈夫かもしれません。これを取ると1cmほどコンパクトになりそうですが、ここは温度を測って実験が必要かと思います。
動画はこちらです。
YOUTUBEに移動します。
途中からファンの光具合を見るためにファンだけ電源を繋いで撮影しています。
実際に起動して音を聞いてみると、うるさいほどではないですが若干します。
ただ、なぜか少し高音の嫌な音がするのでファンの交換かなんか必要かと思います。
作り方は
今回使用したパーツ
・まな板3.5HDD搭載可 １枚
・まな板3.5HDD搭載可にファン用の穴を開けたもの １枚
・片雄ねじ、片ネジ切り10mmスペーサ ４つ
・両ねじ切り40mmスペーサ ４つ
・両ねじ切り30mmスペーサ ２つ
・M3×6mm黒トラスネジ 10本
・M3×8mm黒トラスネジ ２本
