MOXONアンテナの給電部ループアンテナの給電部を流用して使っていたのですが
細いステンレス線をエレメントに使用時は落ちる事無く使用できたのですが、見栄え考え２ｍｍ程の銅棒を使用した処重いので下側のエレメント何度か落ち掛けたので糸で落下防いでいましたが

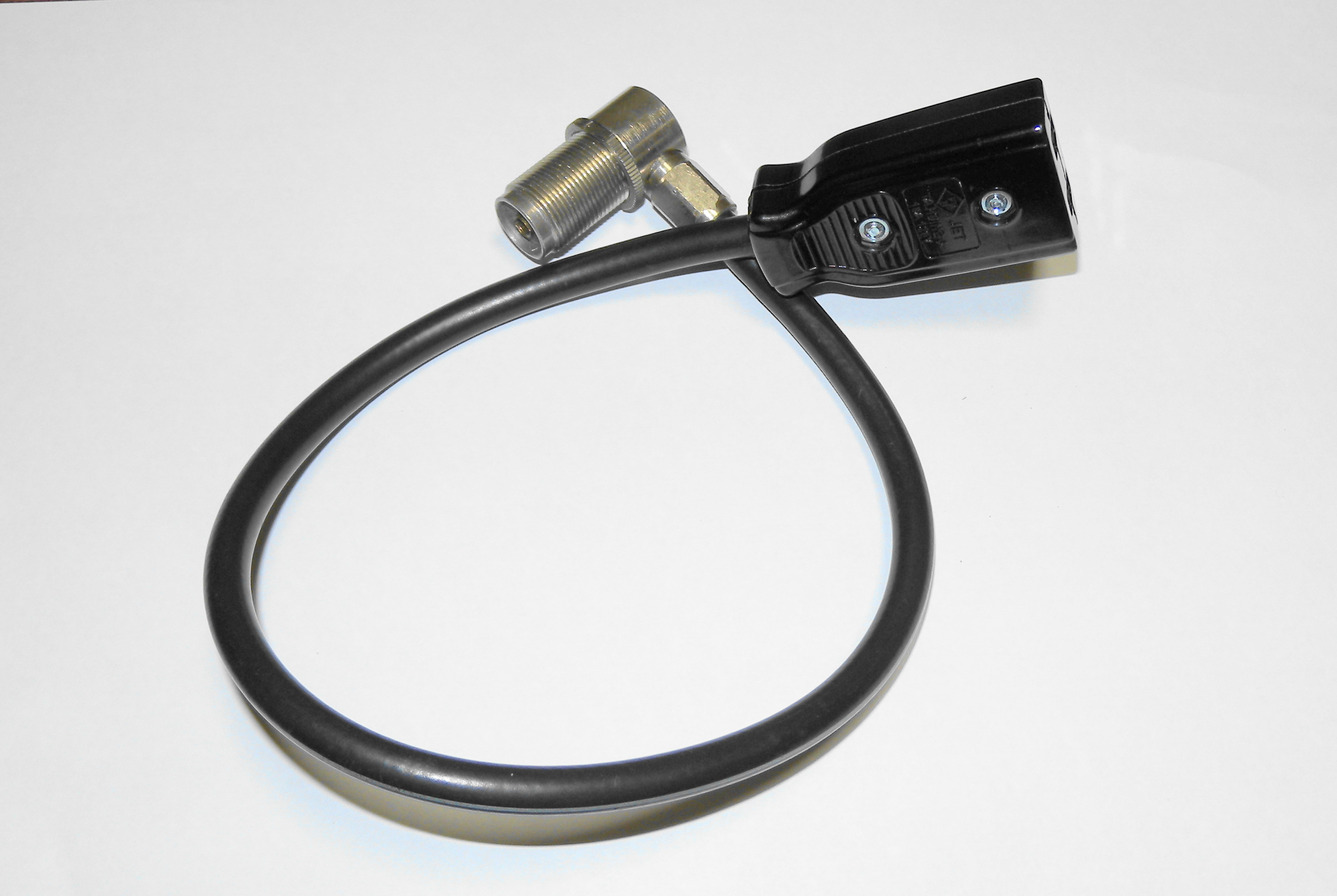

MOXONアンテナ用給電部作りました 簡単に作る為差込ボディを使用 (値段１３８円）

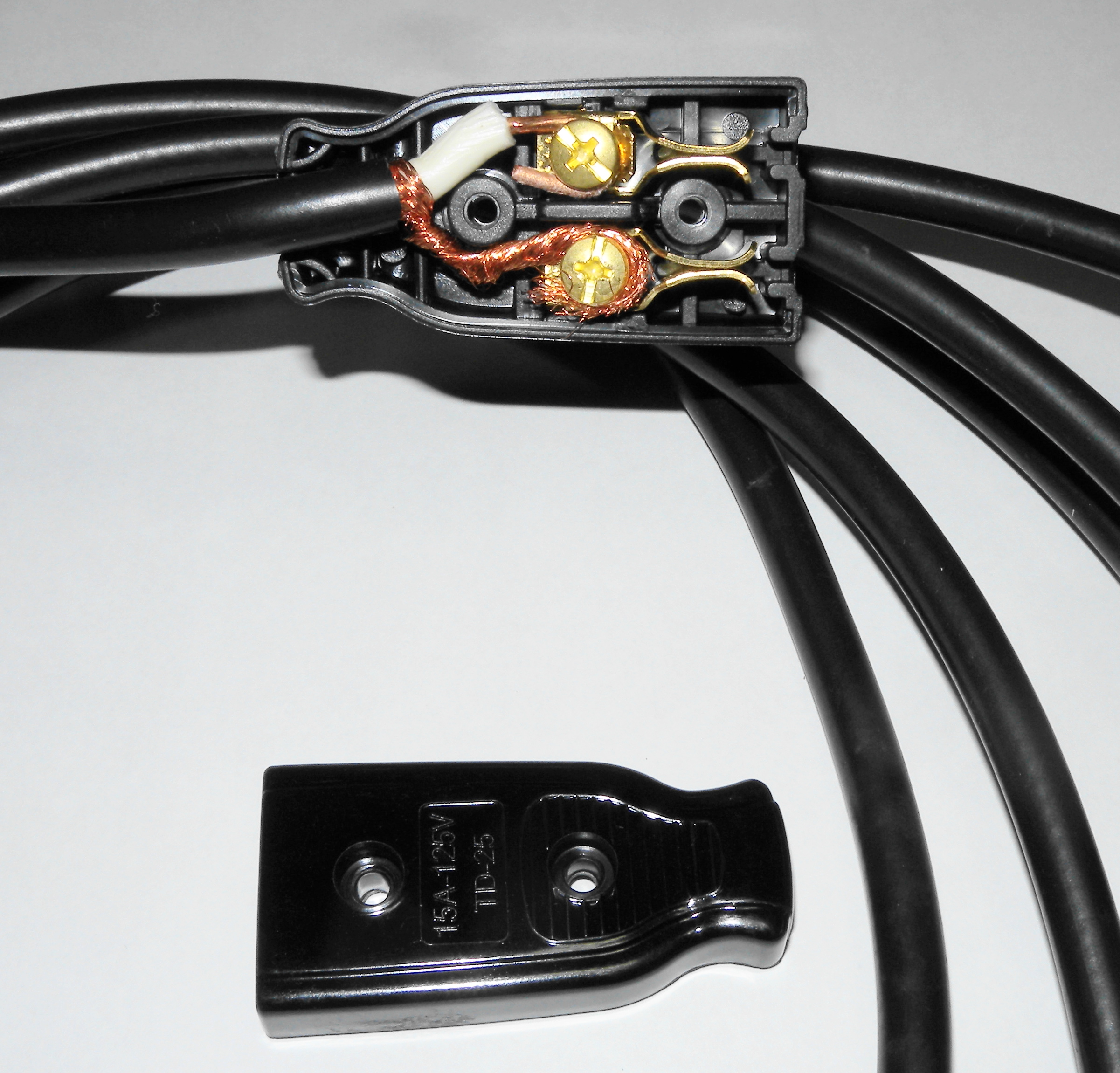

半田付け省略 ５Dの同軸ケーブル使用の為蓋ネジ止め時少し手こずりますが削る事無しで閉り締め付けしっかりなので半田付け無しでも安心感有り
（力は少しづつ加えていく、一気にいくと割れます）
（３Dの同軸ケーブルなら楽勝ですが半田付け無しだと動くので不安感有り）

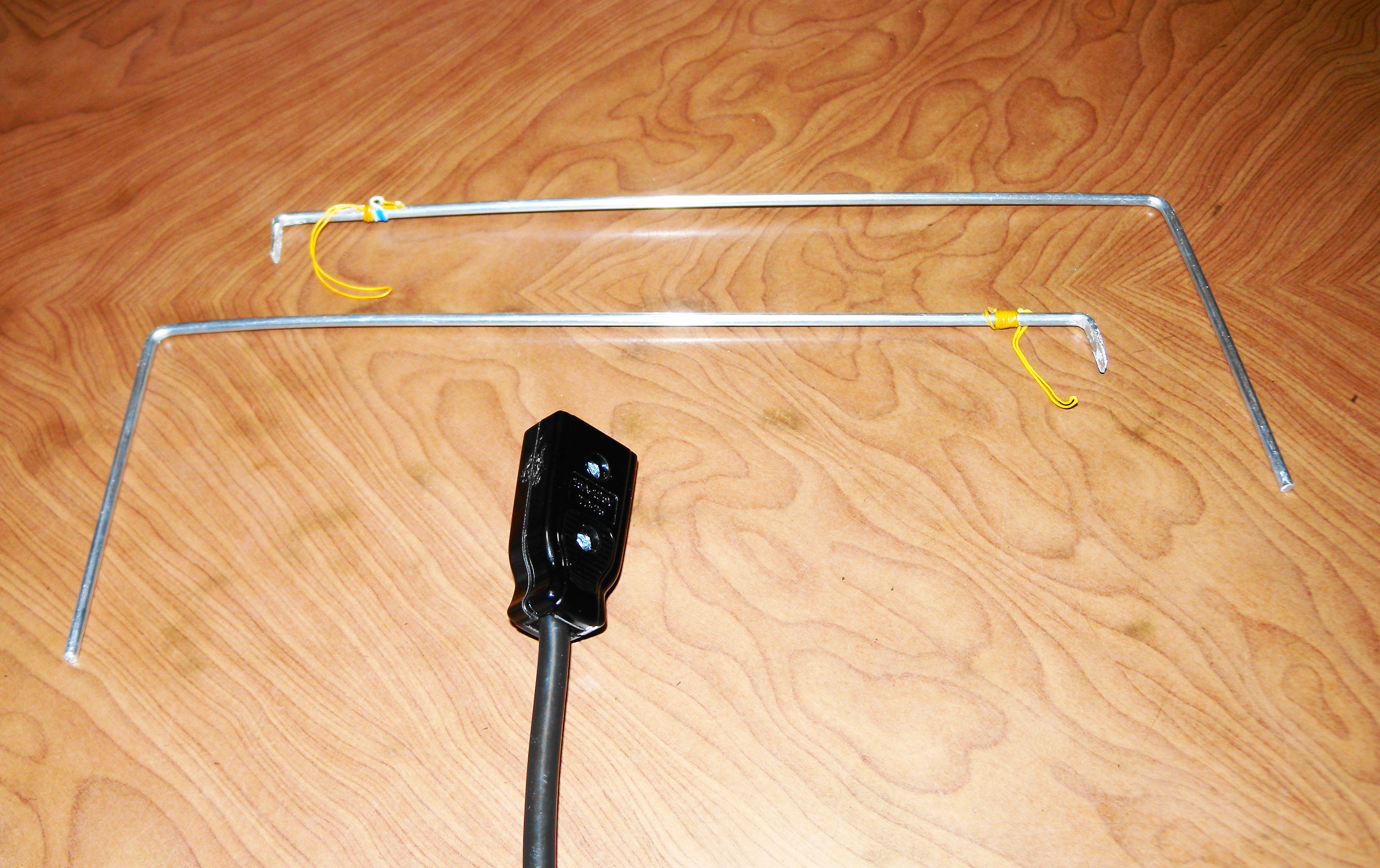

今までは差し込み部直線でしたが、配線の長さ考慮し少し短くして９０度折り曲げ差し込むので此れからは落下防止の糸は不要になります
差し込み部分は金槌で叩いて平らにしました

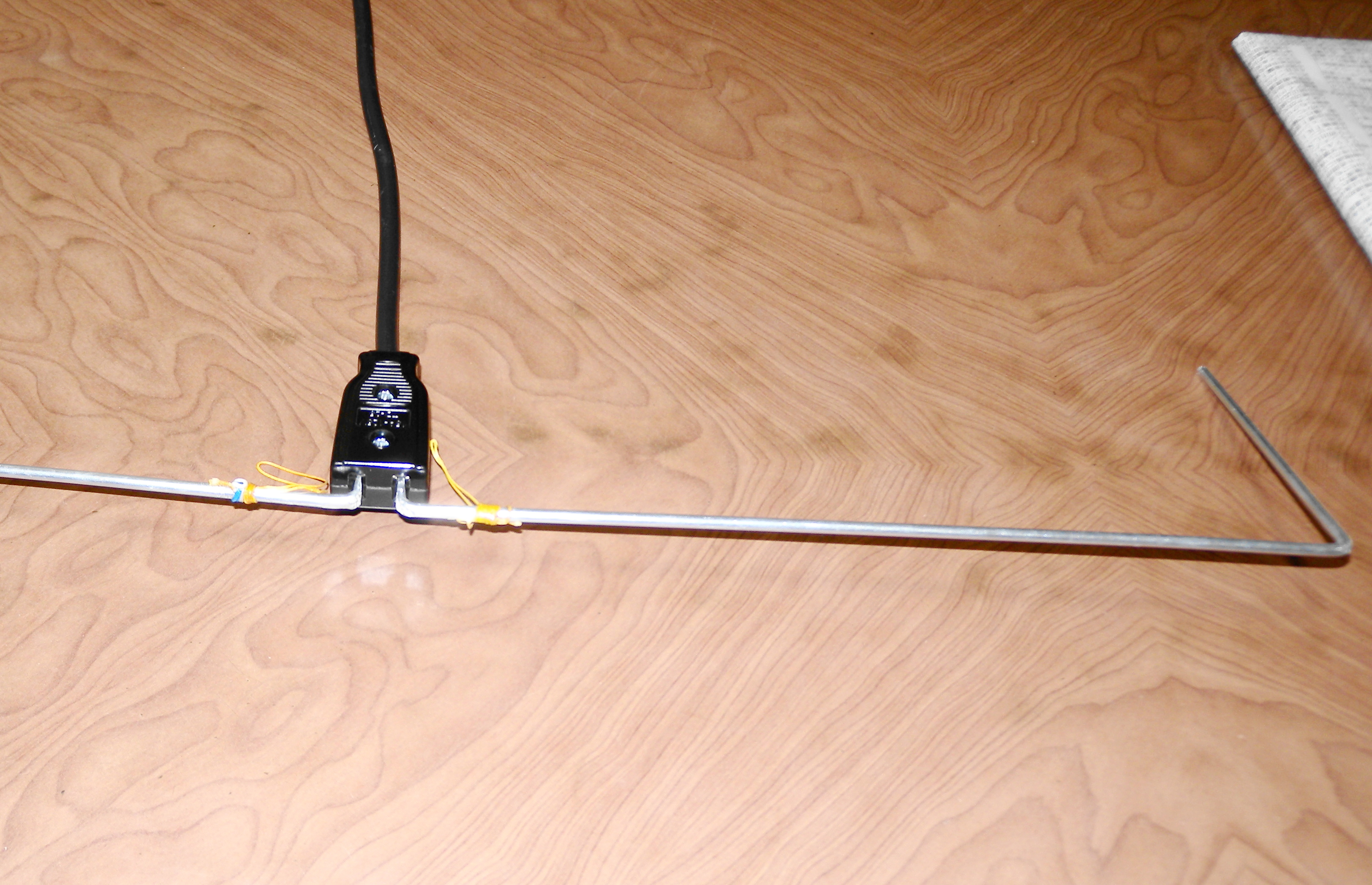

MOXONアンテナ輻射エレメント付けた状態です 、
此の給電部バラン無し簡易DPアンテナにも使用可です以前５０MHｚで使いました
今回既製品のコネクター付同軸ケーブル使ったので２個作ってしまいました
（半田付け無しなので超簡単でした）
(
MOXONアンテナ用給電部作りました 簡単に作る為差込ボディを使用 (値段１３８円）
半田付け省略 ５Dの同軸ケーブル使用の為蓋ネジ止め時少し手こずりますが削る事無しで閉り締め付けしっかりなので半田付け無しでも安心感有り
（力は少しづつ加えていく、一気にいくと割れます）
（３Dの同軸ケーブルなら楽勝ですが半田付け無しだと動くので不安感有り）
今までは差し込み部直線でしたが、配線の長さ考慮し少し短くして９０度折り曲げ差し込むので此れからは落下防止の糸は不要になります
差し込み部分は金槌で叩いて平らにしました
MOXONアンテナ輻射エレメント付けた状態です 、
此の給電部バラン無し簡易DPアンテナにも使用可です以前５０MHｚで使いました
今回既製品のコネクター付同軸ケーブル使ったので２個作ってしまいました
（半田付け無しなので超簡単でした）
