ダミーみたいなアンテナ作ってみました
下の画像の給電部適当なエレメント付けると、１MHｚ～２００ＭＨｚまでＳＷＲ１.５以下で使えます中身は樹脂の様なもので固めて有るので見る事出来ません友人が色々調べ４３番のコアを使用して作ってきた給電部、上の画像の給電に使用した１９ｍ８０ｃｍエレメント付けてテストしたら７MHz,２１MHzはＳＷＲ下がり交信も出来たのですが、上の画像の給電部の様に全てのバンドSWR下がりませんでした中身見せて頂いたら、今から３５年程前作ったアンテナ給電部と同じ配線なので再度作ってみました（入れ物はお茶の缶利用）固定コンデンサー又はバリコンは外付けでテストしてみます（友人は１００PFの固定コンデンサー使用していました）
2025.10.31
コメント(0)
-
マイク出来ました
友人にトリオの８ピンダイナミックマイク頂いたので変換ケーブル作りましたマイク配線ナサ４ピンと同じでした
2025.10.22
コメント(0)
-
購入したがマイク無しなので、、、
分かる方いたら教えて下さい10mFM無線機購入したのですが、マイク無しの為インターネットで検索しても配線出てこないので分かる方いましたら教えて下さいPTTコントロールは②と➃接触すると送信状態になるので①と➂にマイク配線繋げばよいのか？
2025.10.20
コメント(0)
-
リン酸鉄リチウムイオンバッテリー購入

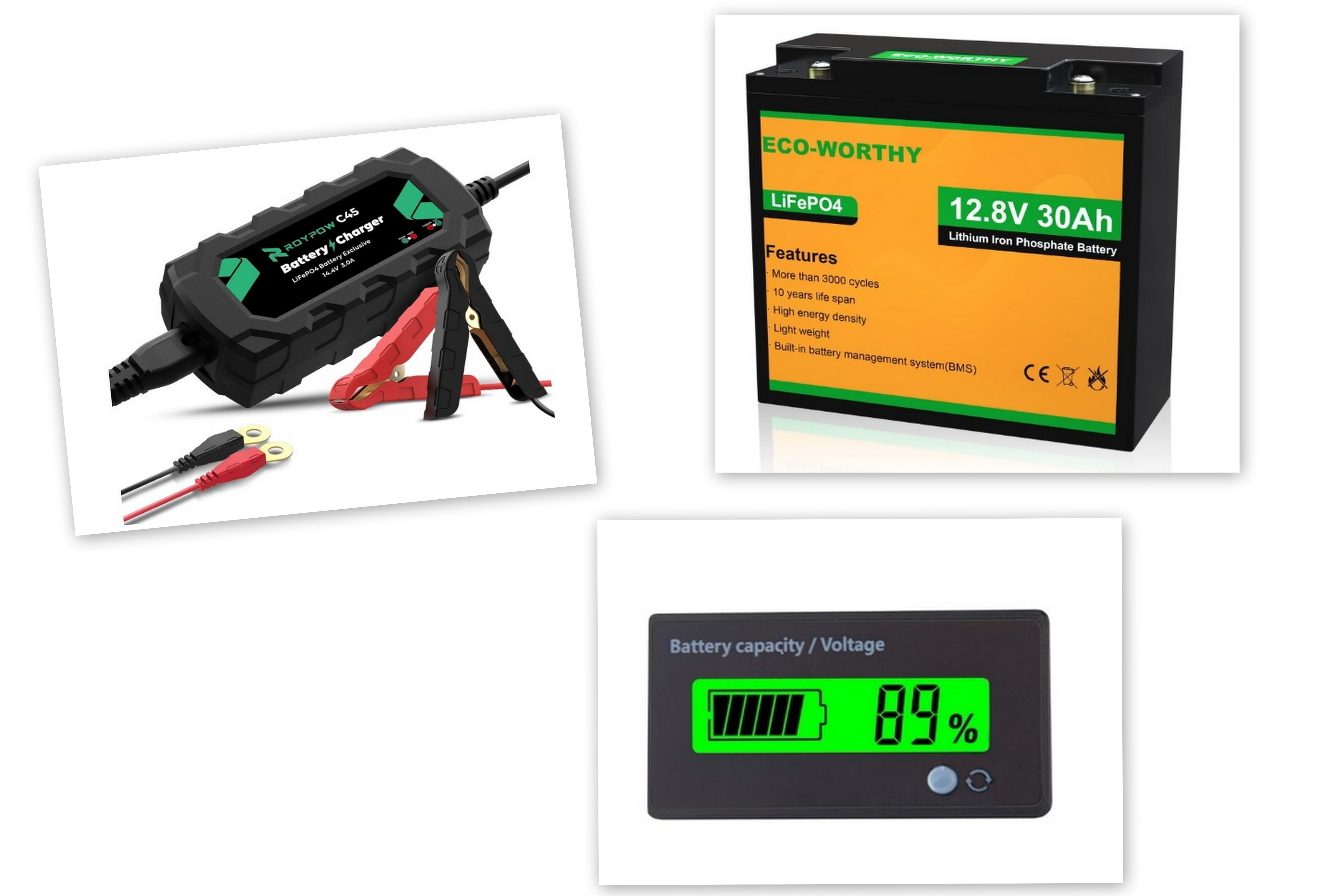

現在使用中の電源まだまだ使えますが、電圧が高い為DC-DCで１３.８V降圧使用今回リン酸鉄リチウムイオンバッテリー購入電源DC-DC使わなくて済むので少し楽になるか？それとも昇圧DC-DC使用しないと出力おちるか？
2025.05.02
コメント(0)
-
0.5mmステンレス線約１６ｍで１.８ＭＨｚ交信出来た！
今まで電圧給電アンテナ被服線（銅線）のエレメント使用していたのですが、小さなリールに２０ｍ巻く為ステンレス線を使用してみたところ、コイル使用量大幅に違うので、（ステンレス線普段使用の７ＭＨｚのコイル使用位置に調整したら約４ｍカット約１６ｍに）カーボン竿使用時と同じように抵抗値が大きいと考えそれなら１.８ＭＨｚも出来るのではないかと試してみたらコイル使用量３２巻きで共振しました（３.５ＭＨｚはコイル１０巻で共振７ＭＨｚはコイル１３巻使用なのでチョット不思議！）３.５ＭＨｚのコイル位置の画像です バリコンは２００PF入れて有るので家でバリコン使用容量調べてみます （７ＭＨｚは３巻多い黒く塗って有る位置で被覆線１９m６０cm使用時も同じ位置です ２１MHｚと１８ＭＨｚはコイル約３巻位置で共振しました）６
2024.12.16
コメント(0)
-
１４４MHzANT試作品から完成品に、、、

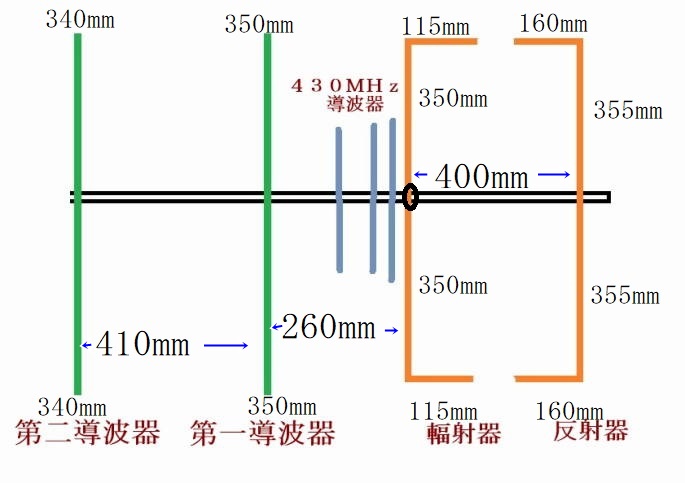

MOXONアンテナはとても調整楽なアンテナなのですが、指向性有るのか無いのかよく解らない状態だったので（何方が前か？横の方が良く聞こえる？後ろでも）導波エレメント追加したら前後ハッキリになり此の数日テスト運用重ね此れからも楽しめそうなので、試作品から完成品にしました 簡単給電部使用、RBKモクソンS（Simple）アンテナです上画像の差し込みコネクター内の配線の長さににより輻射エレメントの９０ｍｍの部分の長さ変わりますので９０ｍｍより長めに作り調整しました導波第２エレメント三脚の足の長さ不足なので、１０ｍｍ幅のアルミ板棒使用し取り付けました下の図は４３０MHｚも使用出来るように導波エレメント付けてテスト中の図ですが、ま不完全の為 （ＳＷＲ不安定）４３０MHｚの数値は省略しました、うまくいったら数値いれます
2024.10.15
コメント(0)
-
改良給電部実践テストほゞ満点

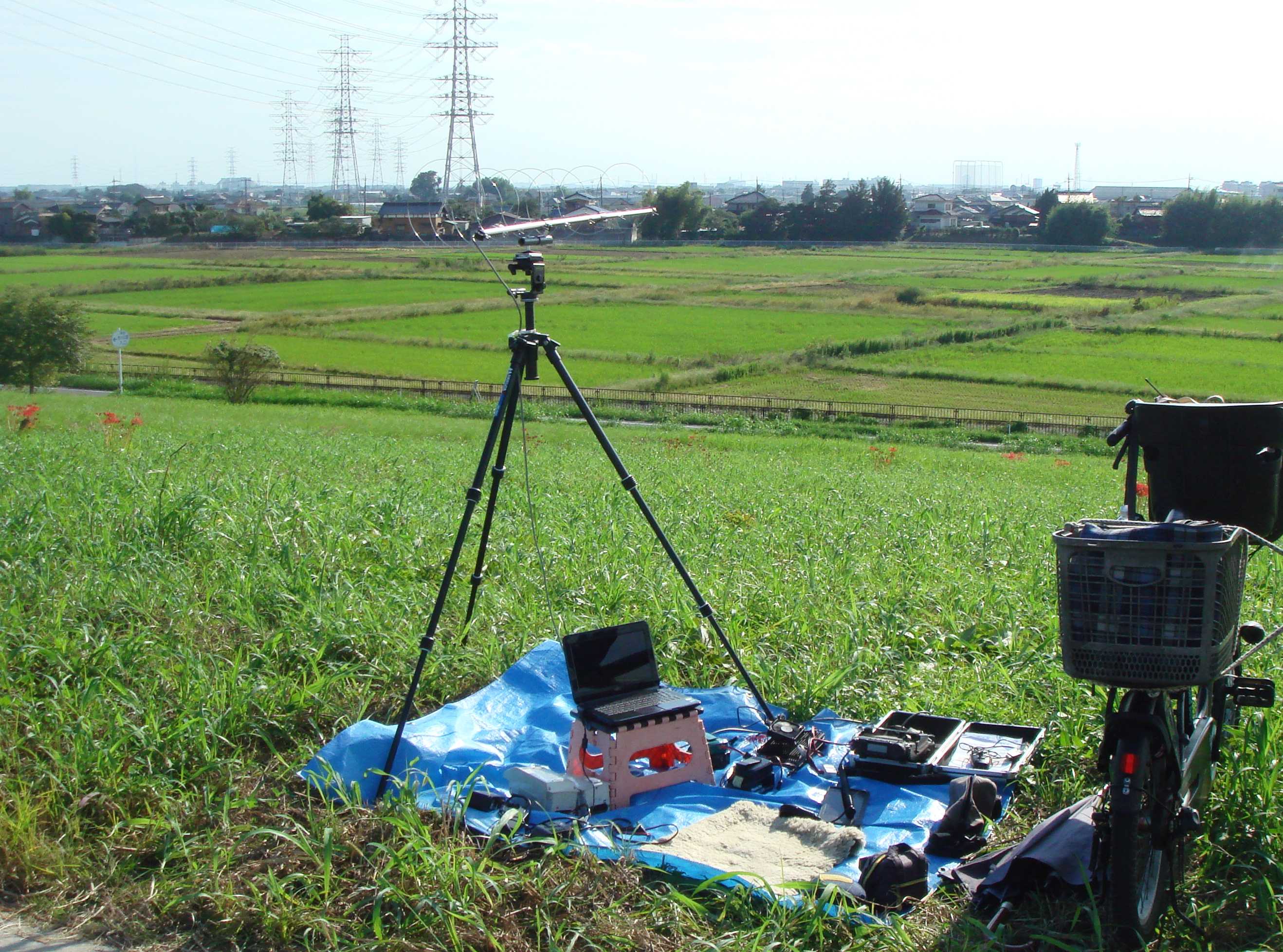

改良給電部のSWR調整を江戸川土手で行ってきましたSWRは簡単に下がり取り扱いも今までより楽になり満足して帰宅テスト運用では平日なのでCQCQ数多く出しました、（６局と交信）応答局長ありがとうございました
2024.10.07
コメント(0)
-
超簡単給電部？？？

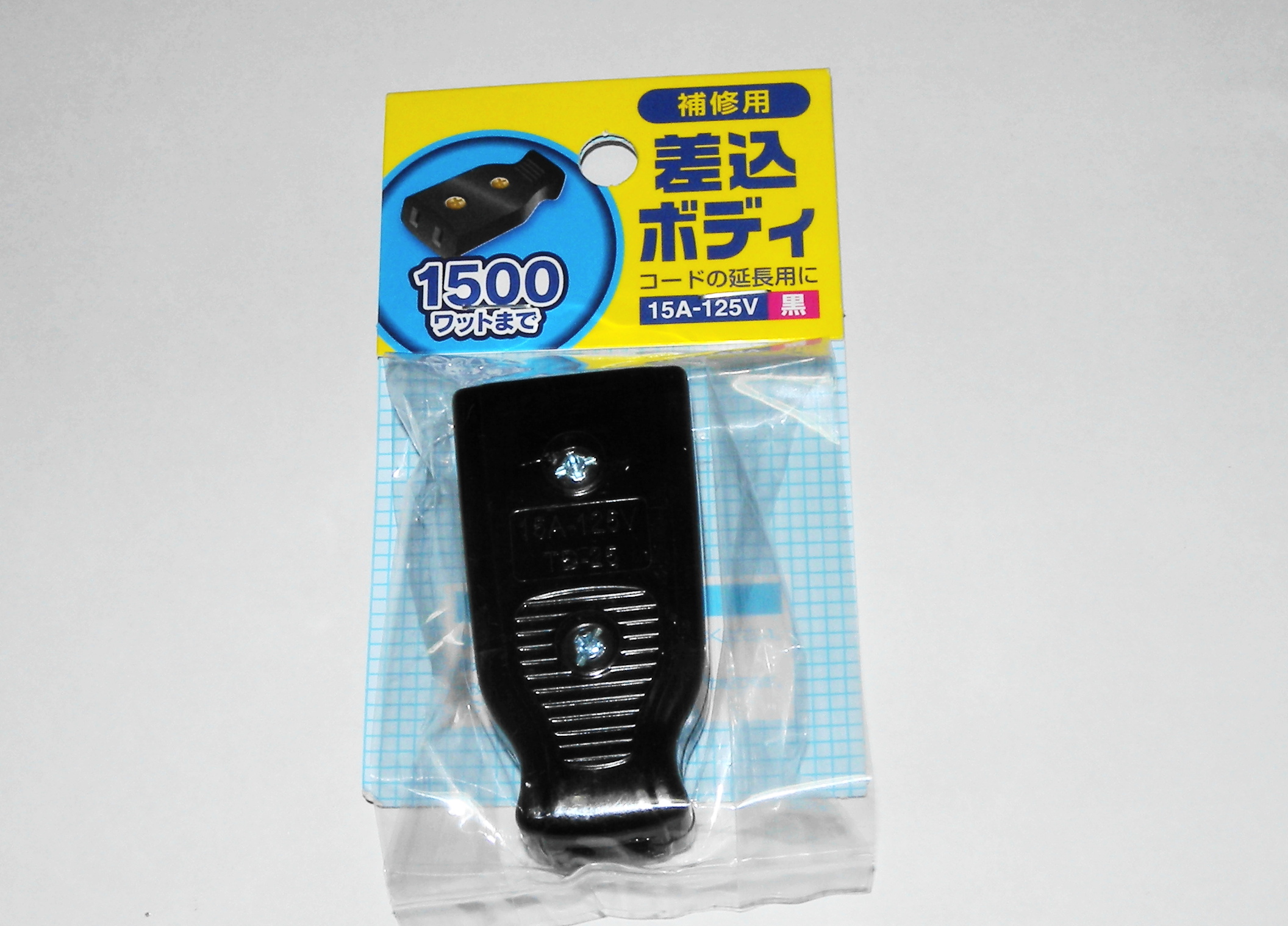

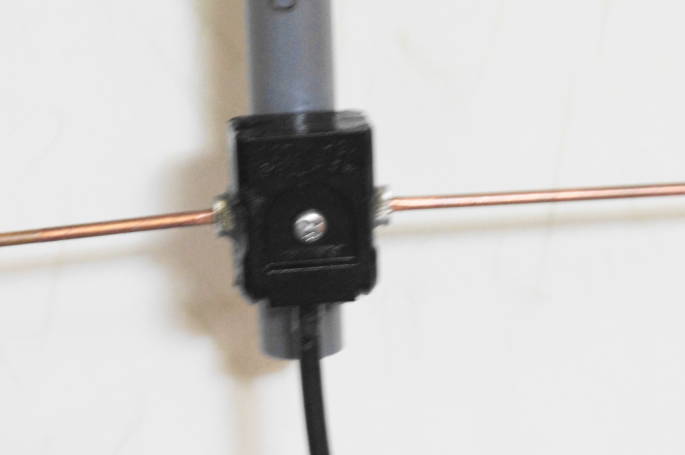

MOXONアンテナの給電部ループアンテナの給電部を流用して使っていたのですが、細いステンレス線をエレメントに使用時は落ちる事無く使用できたのですが、見栄え考え２ｍｍ程の銅棒を使用した処重いので下側のエレメント何度か落ち掛けたので糸で落下防いでいましたがMOXONアンテナ用給電部作りました 簡単に作る為差込ボディを使用(値段１３８円）半田付け省略 ５Dの同軸ケーブル使用の為蓋ネジ止め時少し手こずりますが削る事無しで閉り締め付けしっかりなので半田付け無しでも安心感有り（力は少しづつ加えていく、一気にいくと割れます）（３Dの同軸ケーブルなら楽勝ですが半田付け無しだと動くので不安感有り）今までは差し込み部直線でしたが、配線の長さ考慮し少し短くして９０度折り曲げ差し込むので此れからは落下防止の糸は不要になります差し込み部分は金槌で叩いて平らにしましたMOXONアンテナ輻射エレメント付けた状態です、 此の給電部バラン無し簡易DPアンテナにも使用可です以前５０MHｚで使いました今回既製品のコネクター付同軸ケーブル使ったので２個作ってしまいました（半田付け無しなので超簡単でした）(
2024.10.04
コメント(0)
-
試作の塩ビパイプからアルミ四角棒に格上げ
MOXONアンテナ試験良かったので塩ビパイプからアルミ四角棒に作りかえ（長さの関係で導波エレメントは１本後に１本追加予定）試しに反射器１０㎜幅の板棒に変更（丸棒より平面の方が反射するのではないかと考え？？？）SWRは悪影響無く下がりました
2024.10.01
コメント(0)
-
参考寸法とは大幅に違うけど
MOXONアンテナに２エレ追加アンテナSWR１.１まで下がり再現性（何度も解体、組み立て）も安定してSWR変化無しなので完成とし寸法とったらインターネットで参考にした寸法と材料の関係か大幅に違いました(430MHz部分の寸法まだSWR再現性不安定の為省略）下の図のエレメント寸法は２分割した数値です（輻射エレメント給電部の配線の関係で片側５ｍｍ短くしています）２分割しない寸法
2024.09.30
コメント(0)
-
エレメント追加で指向性良くなりました

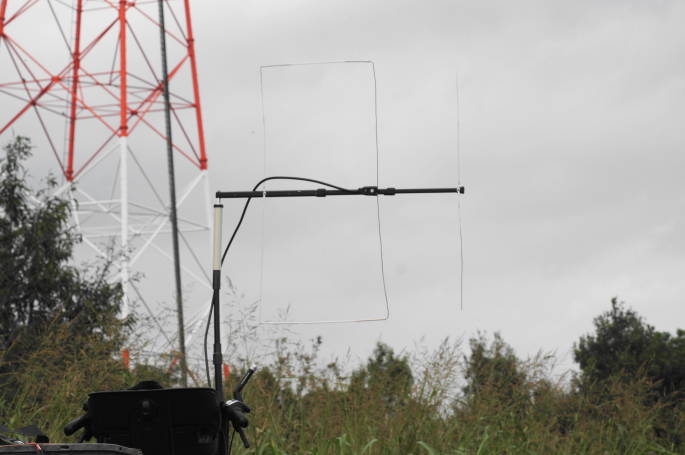

MOXONアンテナ本体だけで数日テスト運用してみて指向性有るのか無いのか分からない交信が多かったので２本導波エレメント付けてみたら、（福島県郡山市移動局と交信時）しっかりと指向性と利得アップ感じる事できました導波エレメントは差し込んであるだけなので、簡単に脱着できます
2024.09.25
コメント(0)
-
MOXONアンテナ改良
此の数日MOXONアンテナ使用したのですが、いまいち指向性不足感じたので、導波用エレメント２個付けてみました、エレメントの長さと間隔は５エレの八木アンテナ参考にしたのですがSWR下がり悪く手こずりましたが取り付け位置変えエレメント長さ微調整を行いSWR１.１５まで下げる事出来ました下の画像エレメント細すぎ見にくいので加工しました明日以降天気良い日に土手に行きテストしてみます
2024.09.18
コメント(0)
-
MOXONアンテナ指向性は？？
久しぶりの晴れ間なので江戸川土手でMOXONアンテナ使用４３０ＭＨｚは指向性感有るけど、１４４MHｚは指向性近場の局との交信の為かクルクル回してもあまり無い感じ、暫く使ってデーター集めます
2024.09.03
コメント(2)
-
１４０MHｚMOXONアンテナに４３０ＭＨｚエレメント追加

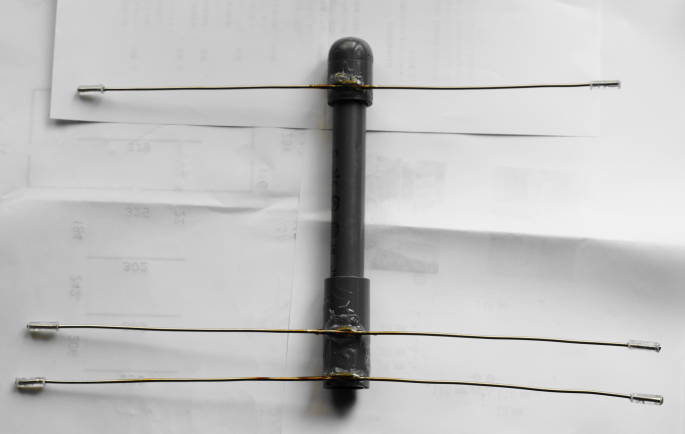

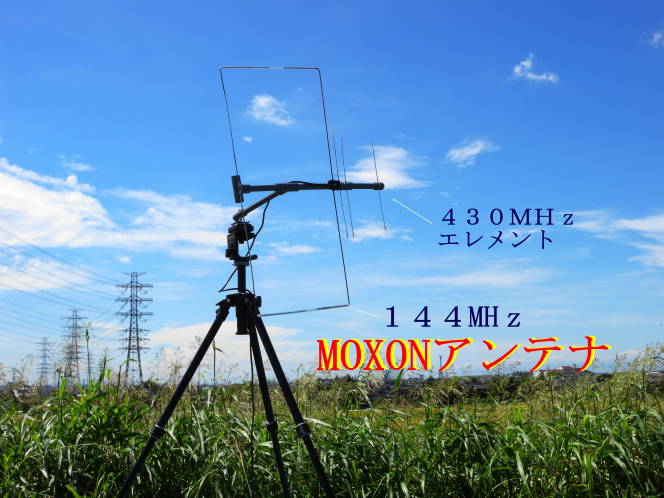

１４４MHｚMOXONアンテナに付ける４３０ＭＨｚエレメント作ってみました２ｍｍのステンレス線を塩ビパイプにどの様に付けるか考えた結果ステンレス線真っ赤に焼いて塩ビパイプに溶かし込み接着剤で固定としたので簡単に出来ました（位置決めは両面テープで試行錯誤ありましたが）見た目は悪いが追加のエレメント先端を少し曲げるとSWR変化有る（放射エレメントに一番近いエレメント）１４５MHｚはＳＷＲ１.１ ４３０ＭＨｚはＳＷＲ１.３と良い数値ですが指向性、飛びはどうなのか？？
2024.09.01
コメント(0)
-
MOXONアンテナ１４４MHｚで４３０ＭＨｚテスト
台風の影響で本日も天候不安定、、やる事ないので、１４０MHｚに作ったMOXONアンテナ４３０ＭＨｚでも使えるか家の前でテストしてみました１４４MHｚは昨日と同じＳＷＲ１.１良い数値だぁ！４３０ＭＨｚはどうかと計測するとＳＷＲ１.６帯域もなだらかなので此のままでも出力抑えれば十分使用できそうなので晴たら土手でテスト運用します１４０MHｚと４３０ＭＨｚ２バンドにするには３本程エレメント入れると良い様でが４３０ＭＨｚはループアンテナ沢山有るのでテスト後考えます4
2024.08.31
コメント(0)
-
モクソンアンテナテスト終了
昨日土手でテスト時SWR少し高めなので本日家の前でエレメント２ｍｍを３ｍｍに変更し調整SWR１.１まで下がったので何回かバラシては組み立てを繰り返してもＳＷＲ値安定している事確認後、流山の友人をコールしてみたら１発で見つけてい頂きFM,SSBで交信テスト放射エレメント３ｍｍの銅丸棒使用放射エレメントは差し込むだけなので交換簡単なので調整時とても楽です前のエレメントより１ｍｍ太いのでＵの字に曲げると差し込み出来ないので先端部分叩いて平らに潰しました反射エレメントは鋼材の３ｍｍ丸棒使用（中古の為汚れ有り）反射エレメントと放射エレメント間隔は透明塩ビパイプで持ち運び時は下の画像状態で袋に入れて
2024.08.29
コメント(0)
-
430MHzMOXONアンテナも作ってみました

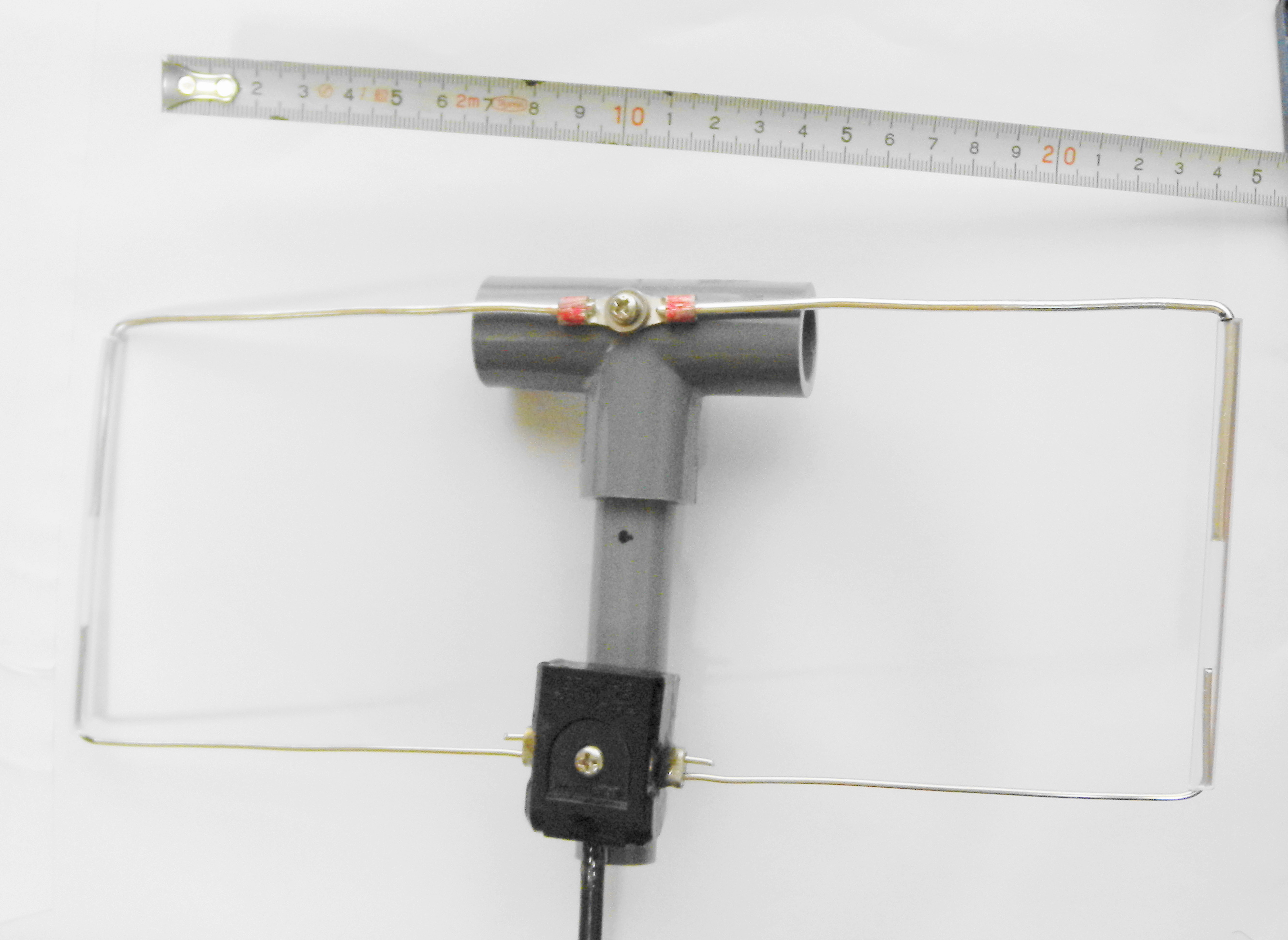

残り材料で４３０ＭＨｚMOXONアンテナ作ってみたら、ループアンテナの給電部約７０cmより小さいので持ち運びには良いけど、２エレ八木アンテナ（反射と放射）の両先端曲げて小さくしたような構造の此のアンテナ性能はどうなんだろう？？
2024.08.28
コメント(0)
-

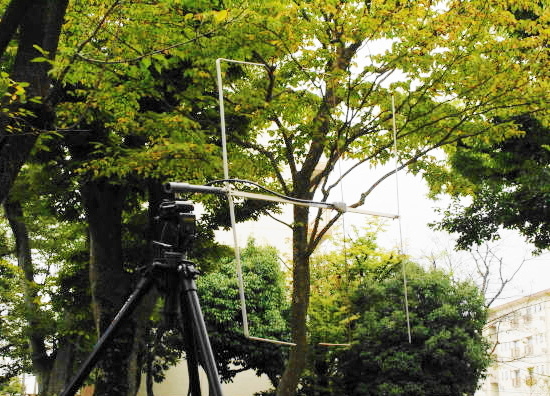

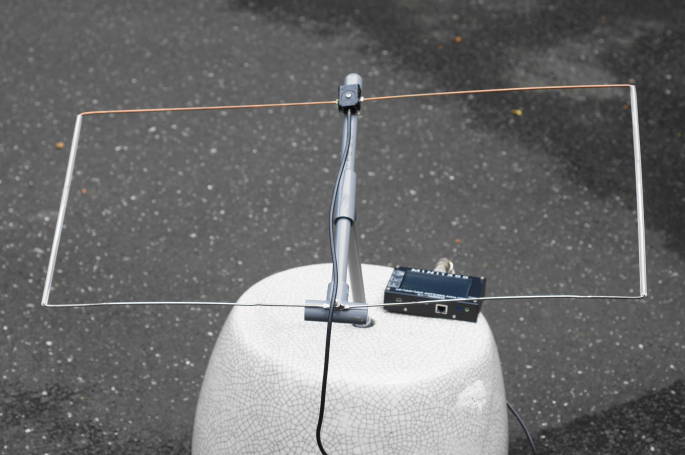

144MHz MOXONアンテナ作ってみました

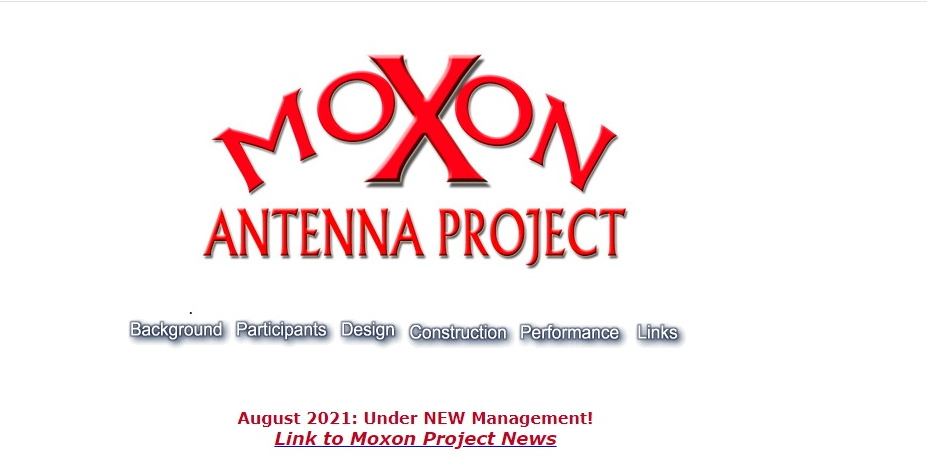

天候不安定で何もやる事無いのでインターネット見たらMOXONアンテナの寸法分かったのでループアンテナの給電部使って144Mzアンテナ作ってみました材料は以前作った４３０ＭＨｚループアンテナの残骸ですので、上手くいったらエレメント取り換えます給電部側と反射側エレメント間透明ＡＢＳ丸パイプ使用給電部はステンレス線約２ｍｍを先端Ｕの字に曲げ挿すだけ反射エレメント小さくする為２分割しました透明ＡＢＳ丸パイプ使用し間隔調整しました（間隔約１５ｍｍ）此の部分の間隔でインピーダンスが変わる様です外でＳＷＲ計ったら１.２ 後は土手で使いテスト運用します
2024.08.27
コメント(0)
-
放射ループ部強化
１２００MHｚ７エレループアンテナで放射ループ部補強しても悪影響無かったので前に作った３エレ、５エレループアンテナ（本当は５エレで作った）放射ループ部雑に扱っても壊れないように補強しました
2024.07.14
コメント(0)
-

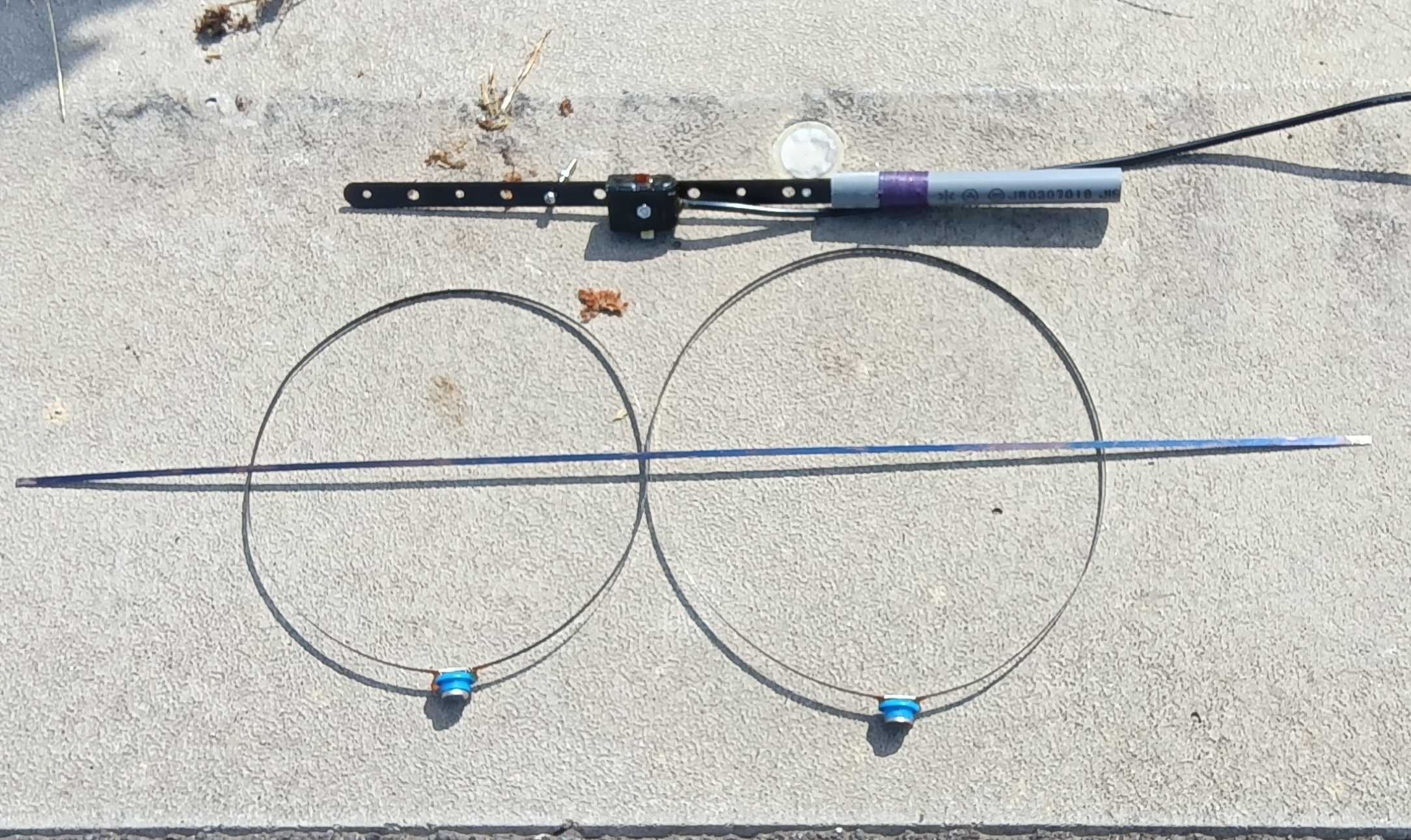

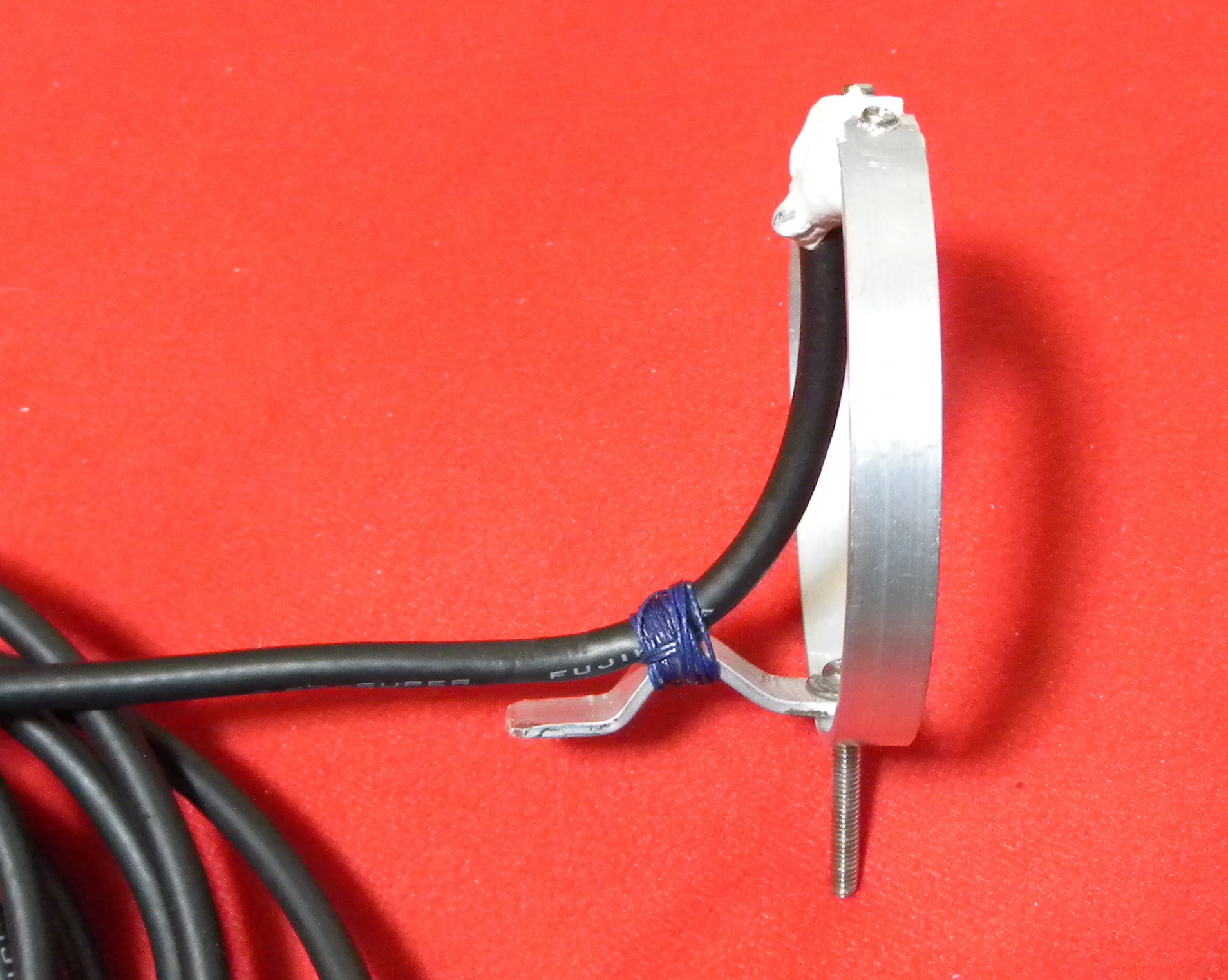

１２００ＭＨｚループアンテナチョット改良
給電部取り扱い時ループと同軸線の接続部壊れる確率高いので支柱に固定していましたが給電部他の支柱にも使える様に少し改良し作りました、同軸ケーブルとループ部の接続部の破損率軽減出来るかな？前回作ったループ残っていたので７エレにしました後で反射ループの後ろに反射板も付けてみます給電部脱着簡単なので他の支柱にも付け間隔テストも暇つぶしにやってみます
2024.07.12
コメント(0)
-
6m AND DOWNコンテスト
コンテストは興味無しですが１２００MHｚと４３０ＭＨｚでCQコール出してきました
2024.07.07
コメント(0)
-
5エレループアンテナ作ったのに、、、

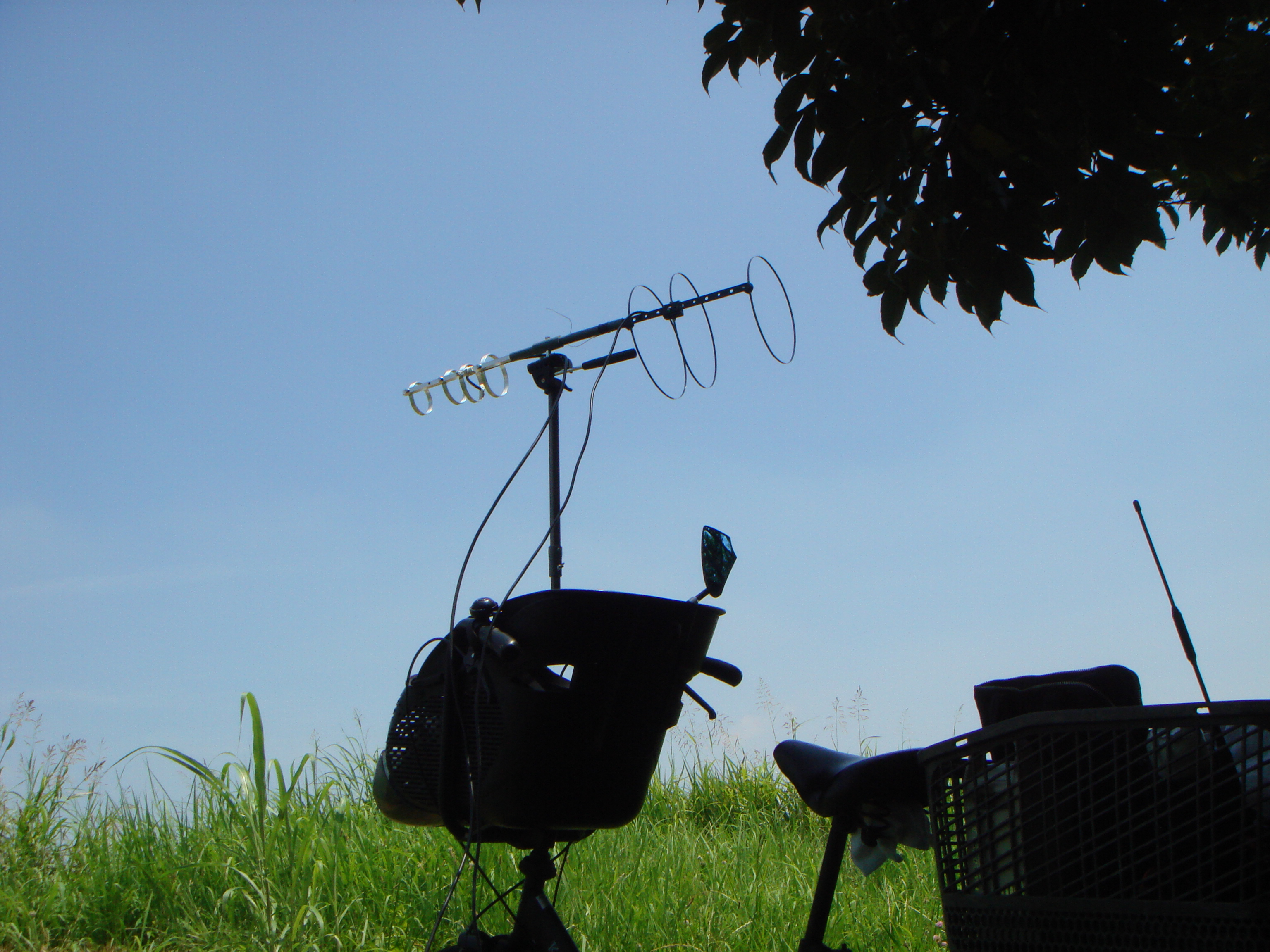

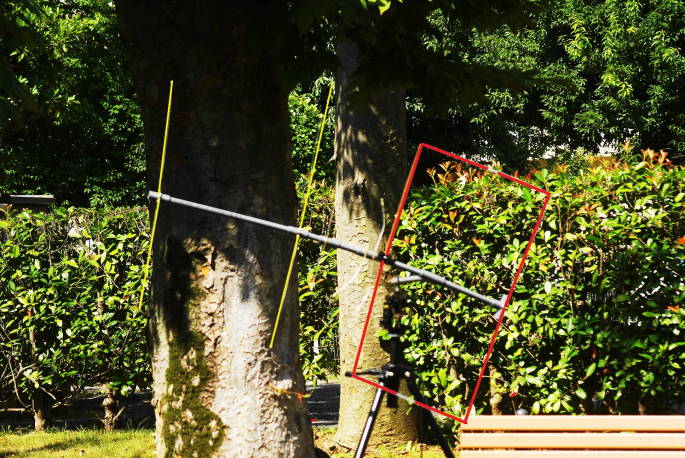

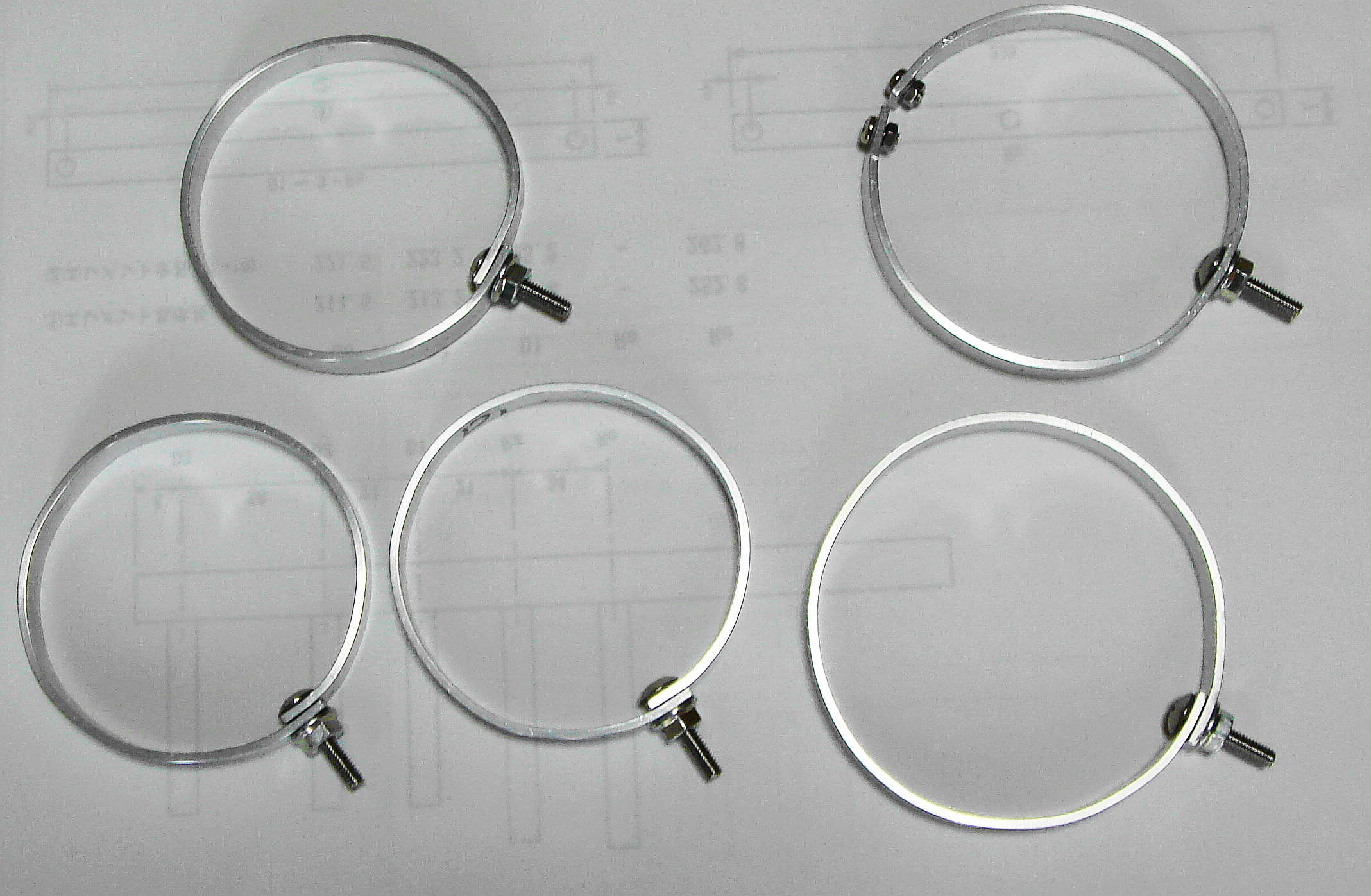

暇つぶしに１２００MHｚ５エレループアンテナ作りインターネット見たら５エレループの寸法の違いのデーターが出てきたので両方作ってみました同軸ケーブル付けアナライザーで測定したら何方もほゞSWR１.５なので使用は出来そうですが、試しに中間のエレメント外してみたらSWR１.２まで下がったので土手に行きテスト４エレループアンテナ３エレループアンテナ５エレで作ったアンテナが３エレと４エレになってしまいましたが何方も指向性有り十分使用できそうです次回はSWR１.２下げた時と外したループエレメント付けSWR１.５状態ではどの様な違いがあるか試してみたいと思います
2024.07.03
コメント(0)
-
突然の天候変化に対応
此の季節突然天候変化するので、手早く設置、撤収出来る様に磁石使用の３エレループアンテナ作りました今まで使用していた８エレループアンテナより指向性は悪くなりますが、CQコールには幅広く、相手局の応答が聞こえ使いかっては良いかも？
2024.06.04
コメント(0)
-
突然の天候変化に対応
此の季節突然天候変化するので、手早く設置、撤収出来る様に磁石使用の３エレループアンテナ作りました今まで使用していた８エレループアンテナより指向性は悪くなりますが、CQコールには幅広く、相手局の応答が聞こえ使いかっては良いかも？
2024.06.04
コメント(0)
-
カーボン竿で電圧給電アンテナ
カーボン竿を電圧給電アンテナのエレメント代わりに使用カーボン竿が抵抗値が大きい為か？５.２ｍ竿と約３ｍのエレメントで普段１９m８０cmか３９ｍ６０cm使用時よりコイルの巻き数少ない位置で各周波数SWR下がります
2024.05.27
コメント(0)
-
MP1 MP2 Antenna
MP1 MP2 Antenna使用してみましたMP1Antenna(コイル調整は手動）人体影響受けるのでSWR調整時コイル位置数回変更（慣れると周波数変更時素早く出来る）MP2Antenna（コイル調整は電動）使用感は電動は遠隔操作出来るので人体影響受けづにSWR調整出来るので良いコイルの位置変更時ゆっくり動くのでＳＷＲ調整には良いが速度が一定なので他の周波数移行が遅い
2024.05.09
コメント(0)
-
２００PFバリコン内臓
２００PFバリコン内臓電圧給電アンテナ給電部２個出来上がり
2024.02.27
コメント(0)
-
電圧給電アンテナ使用者増えます
数十年ぶりに会った友人がHF運用をやりたいと言うので、材料揃えバリコン２００PFを内蔵で作るので５０パイの塩ビパイプ使用明日天気なら土手で友人と作る約束したのですが下準備のつもりが、天気悪いので退屈凌ぎにチョット工作したらほゞ出来上がり、あとは、コイル巻くだけで完成（２人で巻けば数分で巻けます）２１MHｚ～３.５ＭＨz対応（２８ＭＨｚもＯＫかも）
2024.02.23
コメント(0)
-
PTT SW壊れたマイク
先日落とした時PTTSW壊れたマイクにカメラのリモコンスイッチ付けました両手で持つの不便なので、家に有ったガラクタでマイクスタンド擬き工作、、使用感良し、壊れていないマイクにも付けても良いかも、、、
2023.10.02
コメント(0)
-
久ぶりに４３０MHｚ運用
暑さも柔らんできたので日当たりの良い土手上で４３０MHｚ運用してきましたアンテナ自作８エレループアンテナ、無線機FT-８５７
2023.09.27
コメント(0)
-
２８ＭＨｚ～1.8MHz対応電圧給電アンテナ給電部
バリコン外付けか内蔵か、、、、、２８ＭＨｚ～1.8MHz対応電圧給電アンテナ給電部に２００PFバリコン入れました２８ＭＨｚ～3.5MHz対応電圧給電アンテナ給電部はバリコン外付けに１.２ｍｍのステンレス線使用２８ＭＨｚ～1.8MHz対応電圧給電アンテナ給電部使ってみましたエレメントは３９ｍ６０ｃｍ使用（２８MHｚ～３.５ＭＨｚ対応）３.５ＭＨｚのコイル使用状態ですので、１.８MHｚには巻き数多すぎかな？？
2023.09.06
コメント(4)
-
1.8MHz電圧給電アンテナ給電部

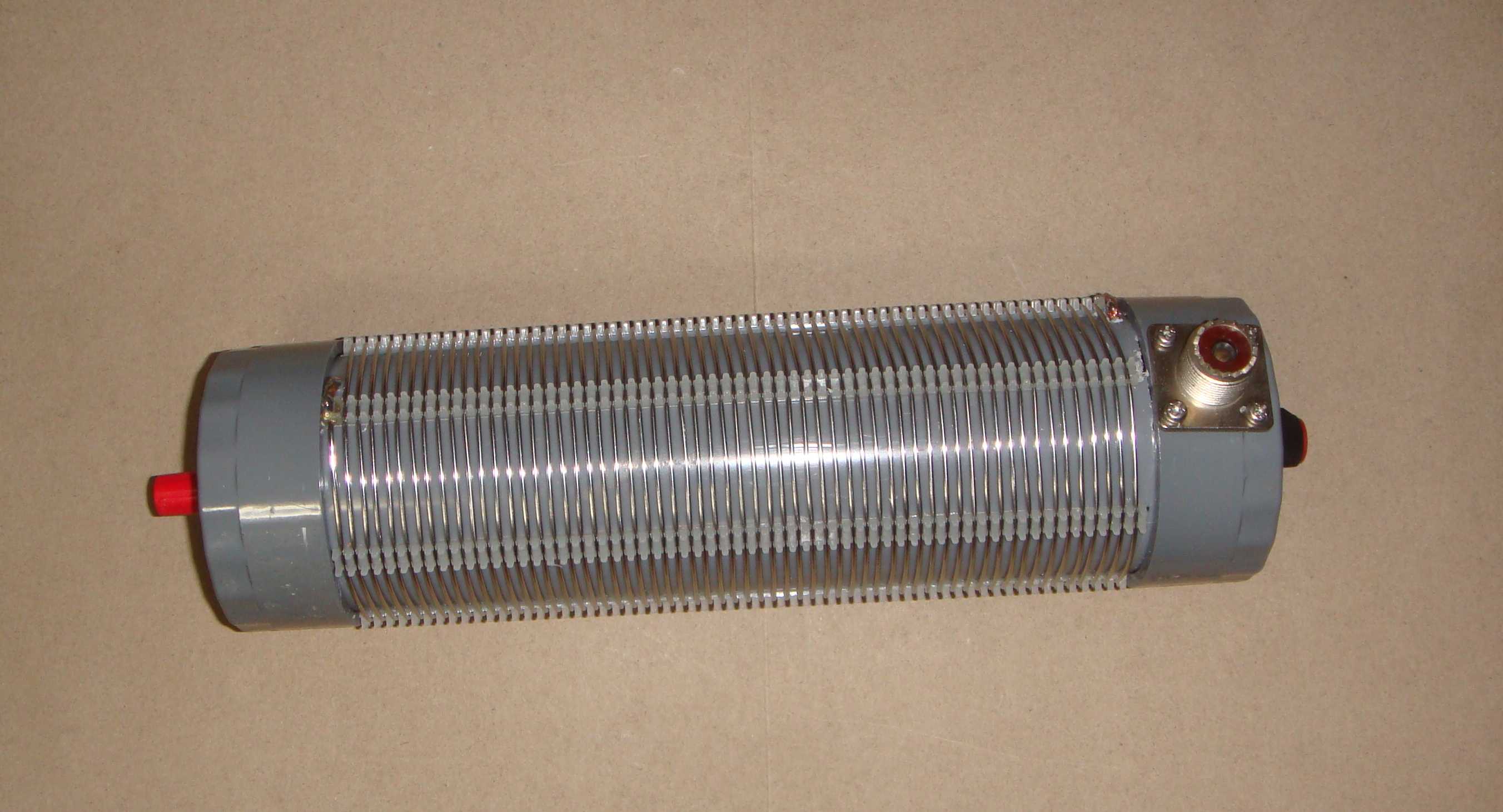

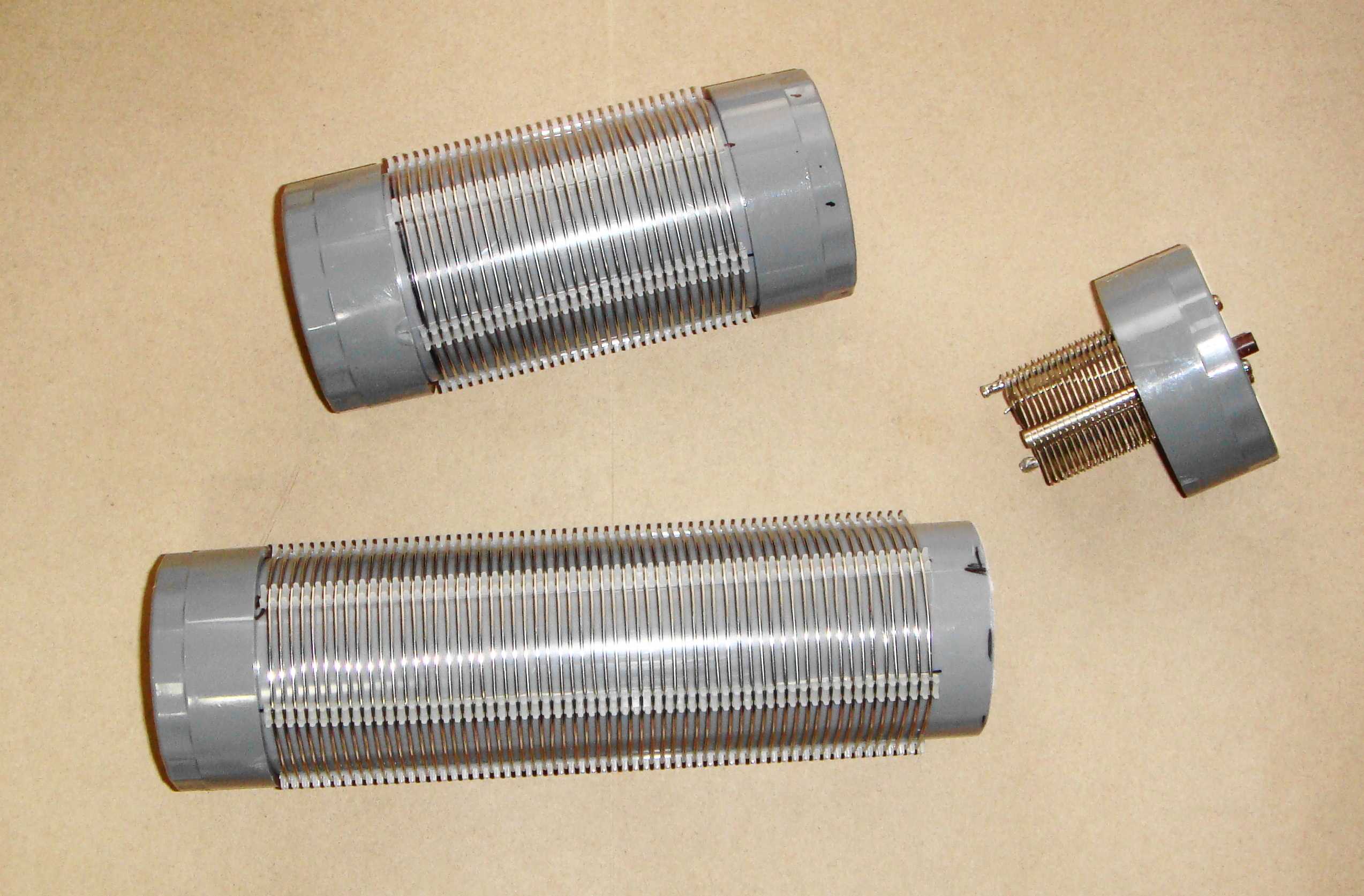

台風の影響か？天候不安定２００PFバリコンもう１個有るのでテレビ観ながらコイル巻き巻き２８ＭＨｚ～１.８MHｚ対応用に５０パイ塩ビパイプに６０巻き重くなるので、ステンレス線１.２ｍｍを使用バリコン内蔵にするか、外付けにするか思案中上のコイルはステンレス線余ったので２９ＭＨｚ～３.５ＭＨｚ対応コイルも巻きました
2023.09.06
コメント(0)
-

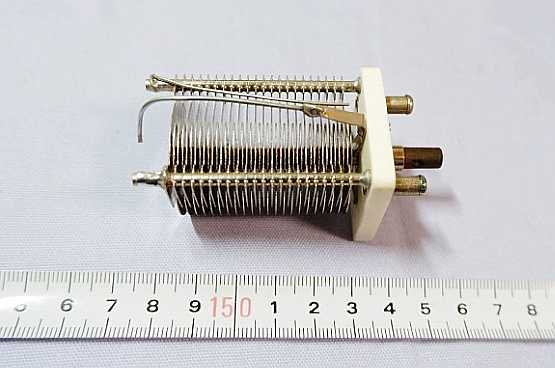

200PFバリコン購入

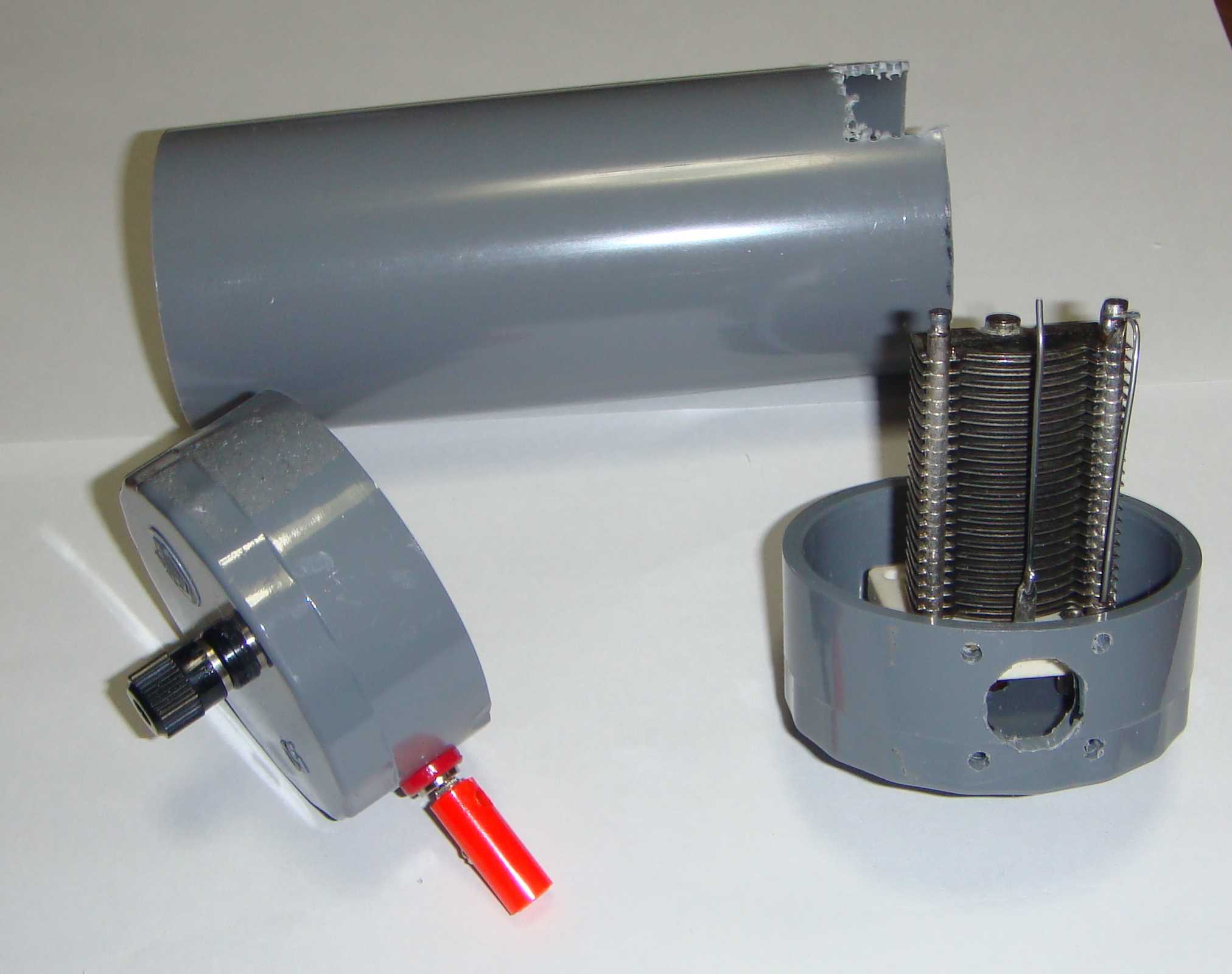

２００PFの容量有れば１.８MHｚまで使える電圧給電アンテナ給電部出来るのですがコイルが長くなるので２１ＭＨｚ～３.５ＭＨｚの給電部バリコン内蔵で作って暇つぶし、、、、５０の塩ビパイプに１.６mmのステンレス線３０巻コネクターは横付けバリコン大きいので先に適当な線を半田付け短絡線付けて出来上がり
2023.09.04
コメント(0)
-
マイクトラブル発生

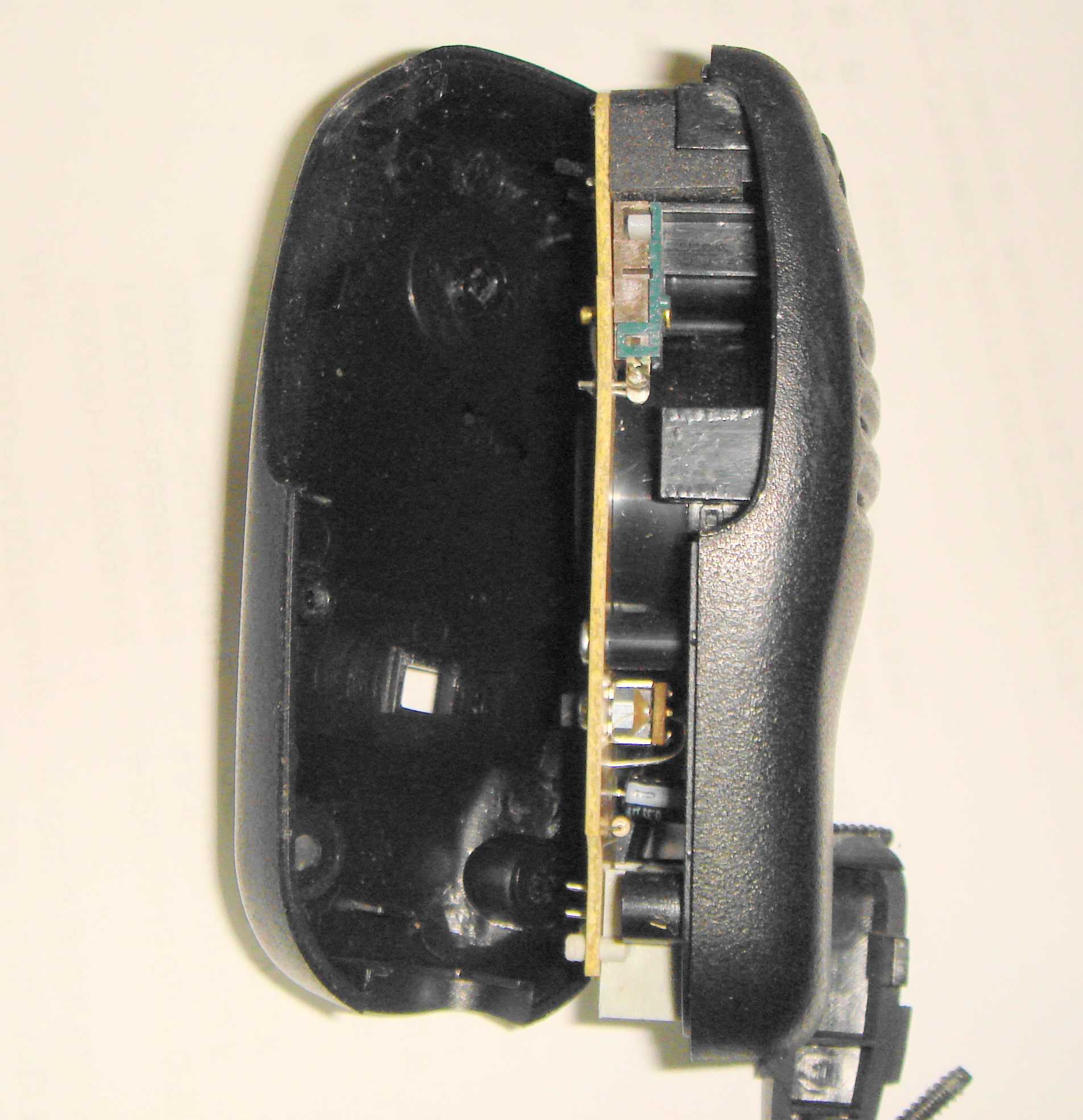

本日の失敗談です友人が交信しているのを確認したのでブレイクと大声出した時、慌ててマイク落としてしまいPTTのマイクロスイッチが壊れたようで送信出来なくなってしまいましたマイクのネジ外し内部見ても破損は無しでマイクロスイッチ部が押された状態で戻らない、不思議なのは押された状態なのに接点構成されていない？？？如何にかならないかと配線みたら、、、、有りました簡易ドライバー使い短絡させ如何にか楽しい交信出来る事できました（此れからはマイクも予備を持っていた方が良い事感じました）
2023.08.26
コメント(0)
-

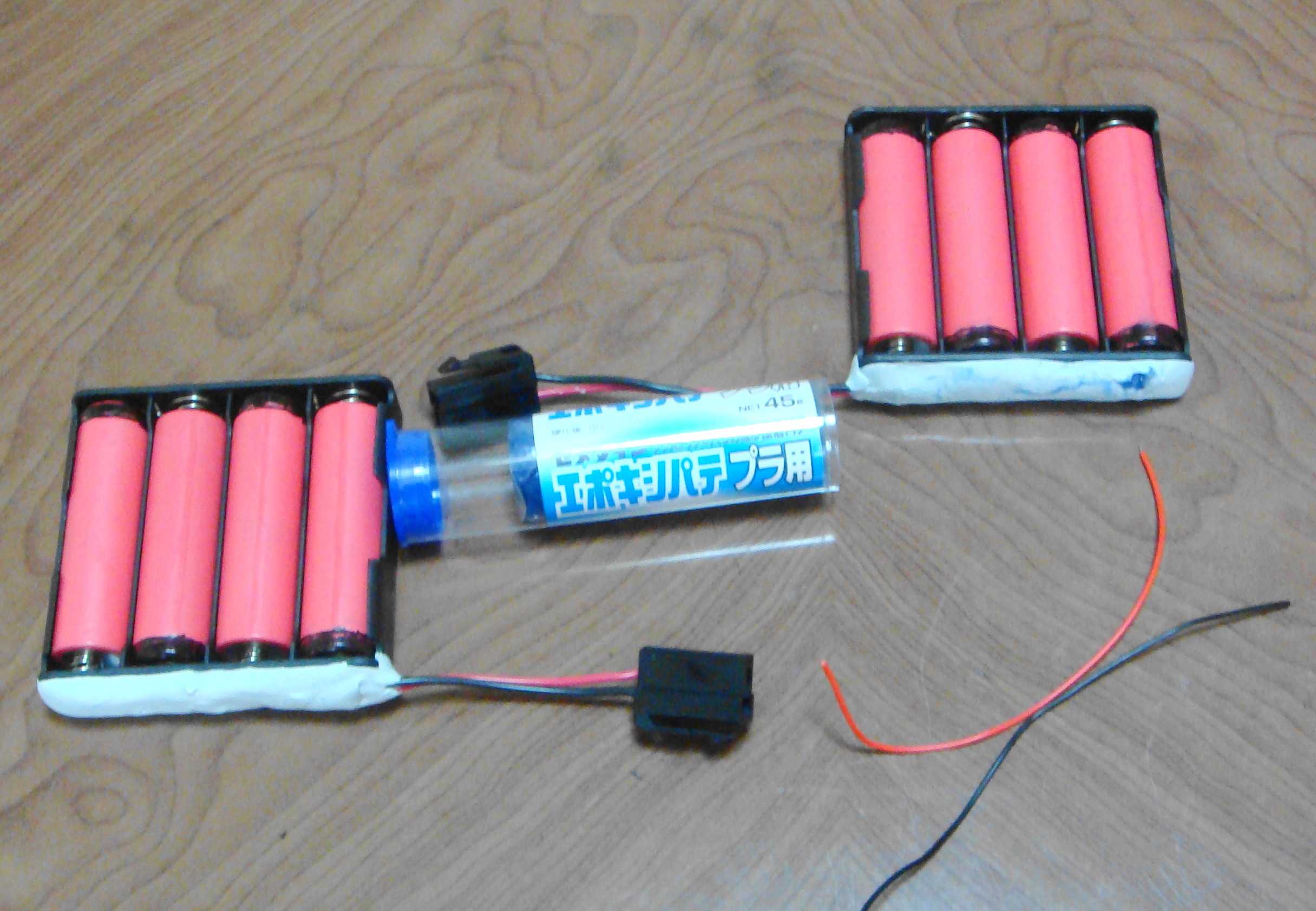

18650電池ホルダー配線、太い線に、、
18650電池ホルダーの配線細いので、少し太い線に取り換え半田付け素早く行わないとホルダー融けます此れで１０Ｗの無線機運用出来るかな？エポキシ樹脂で配線強化前回（上段の２個）は継ぎ足し配線で手抜きしましたが、FT-817で５W運用OKでした元の状態 此れで１セット 送料込みで６９９円の格安品です
2023.08.17
コメント(0)
-
アシスト自転車用電源取り出しました

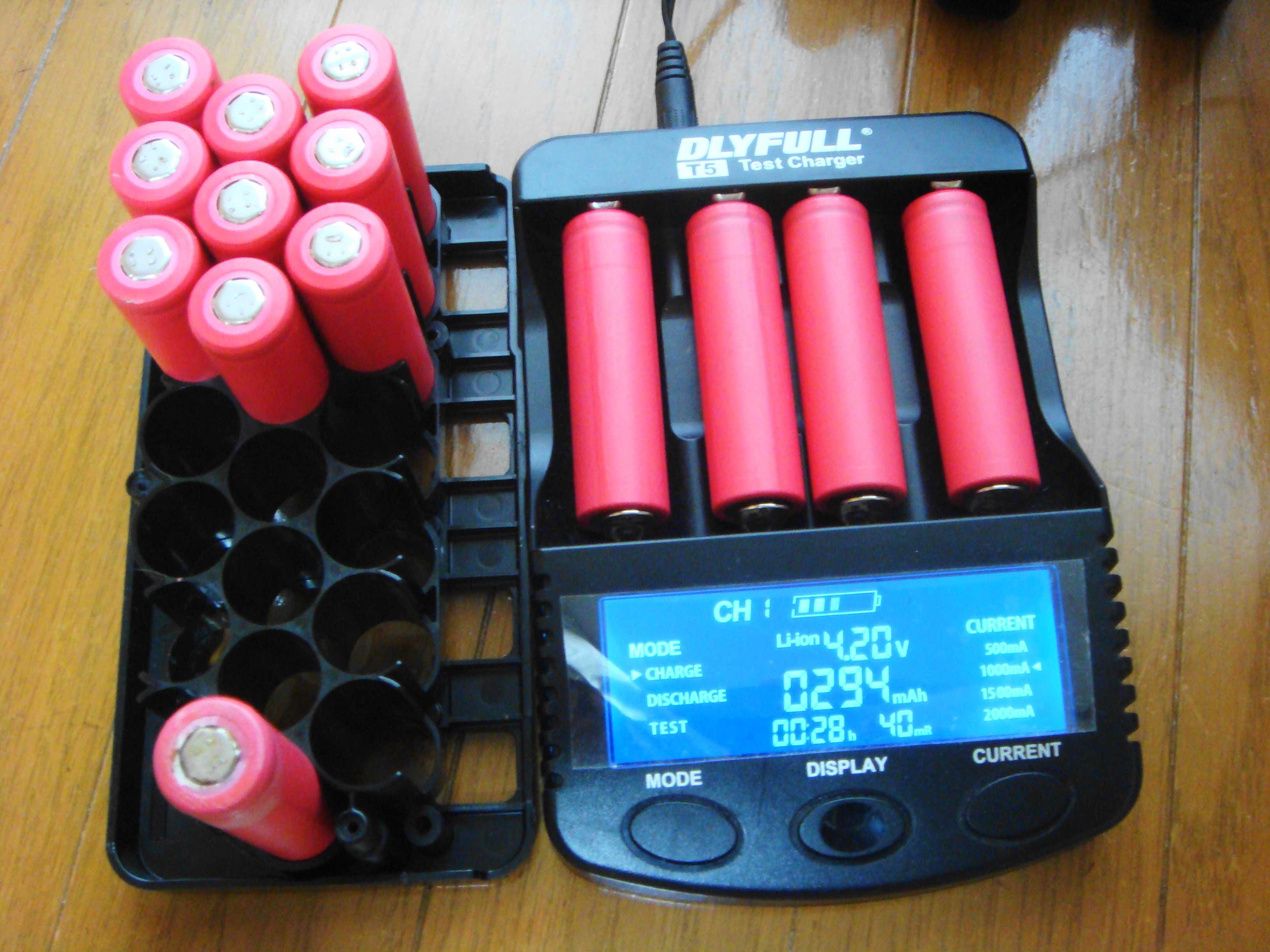

晴れたり突然の雨降る外で電池取出してきました14本のうち１本液漏れの為か？充電器に付けても充電不能残りの電池全て４.２V順調に充電終了（アシスト自転車用電源として充電不能でジャンクの為格安で購入出来ました）
2023.08.09
コメント(0)
-

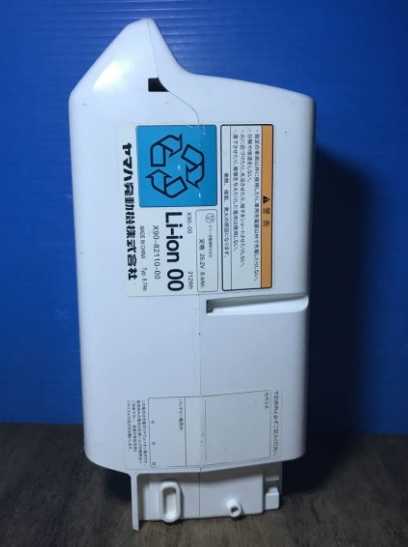

アシスト自転車用電源分解

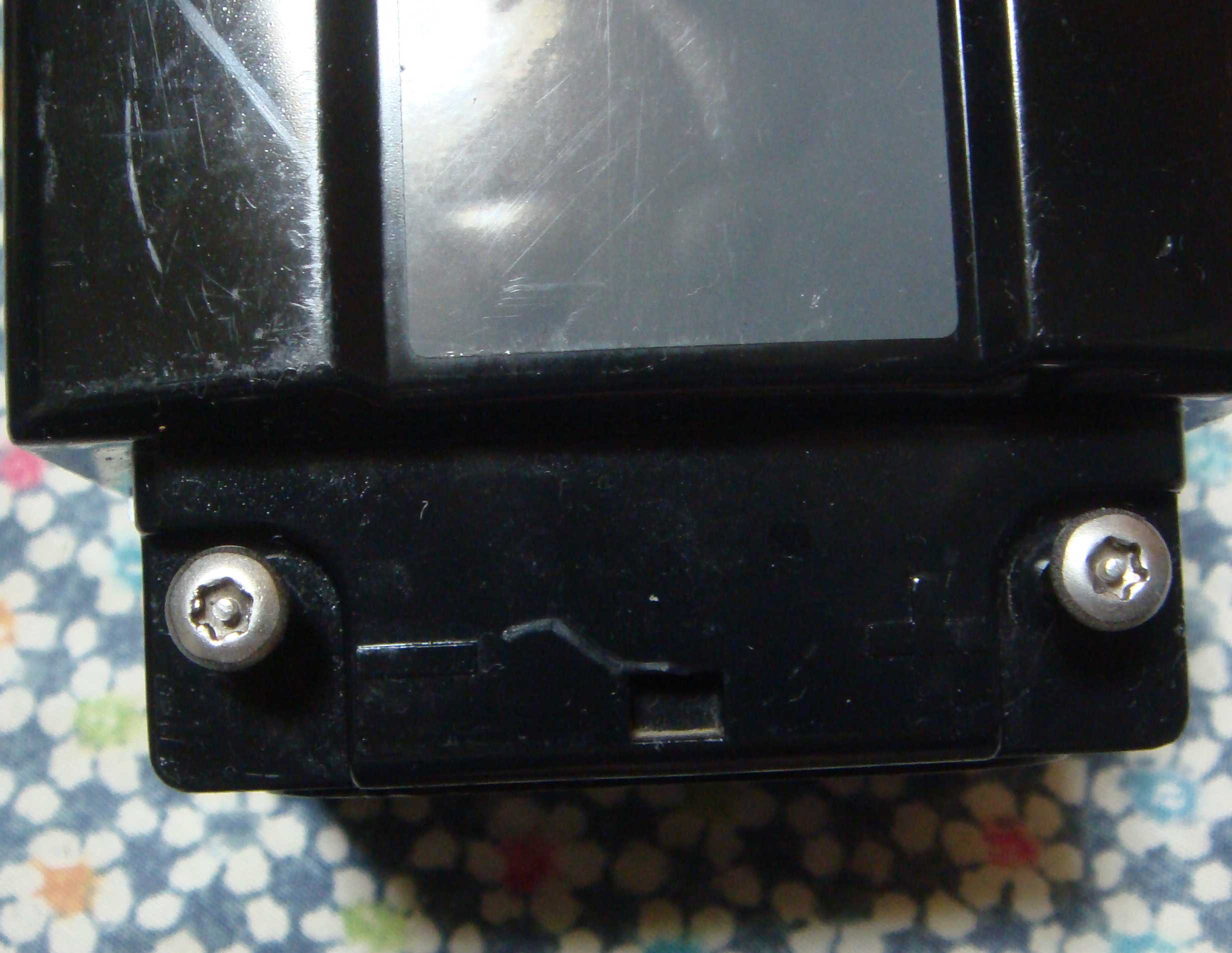

ジャンクのアシスト自転車用電源購入目的は中身の１８６５０電池前回購入品とネジ同じと思っていたら形は似ているのですが真ん中に邪魔者有り合うドライバ無いので、マイナスドライバの真ん中削り如何にか回す事出来ました２５V ２.７Aの中身は１８６５０電池１４本 （７本直列X２並列）何本使えるか、残ったエネルギー十分消耗させ後日外でバラバラにします（室内では危ないので）マイナス
2023.08.08
コメント(0)
-
アシスト自転車用電源から取出し
中古のアシスト自転車用電源１年程使用充電出来なくなったので取り出した１８６５０リチウムイオン電池 無線の電源に十分使用出来たので、、、オクショーで容量の大きいジャンク購入しました前回の物は＋ネジでしたが、今回購入品は本体開放には特殊ネジ回しが必要解体時＋ー接触させないように（分解はとても危険です十分電池を池消耗させても接触させると火花飛び散ります）入っていた電池はSAMSUNG(韓国製)28本バラツキ無く充電出来ています２８本で２１２Wｈなので1本７.５W程有るようです充電器もう１台購入しないとだめかなぁ！
2023.07.28
コメント(0)
-

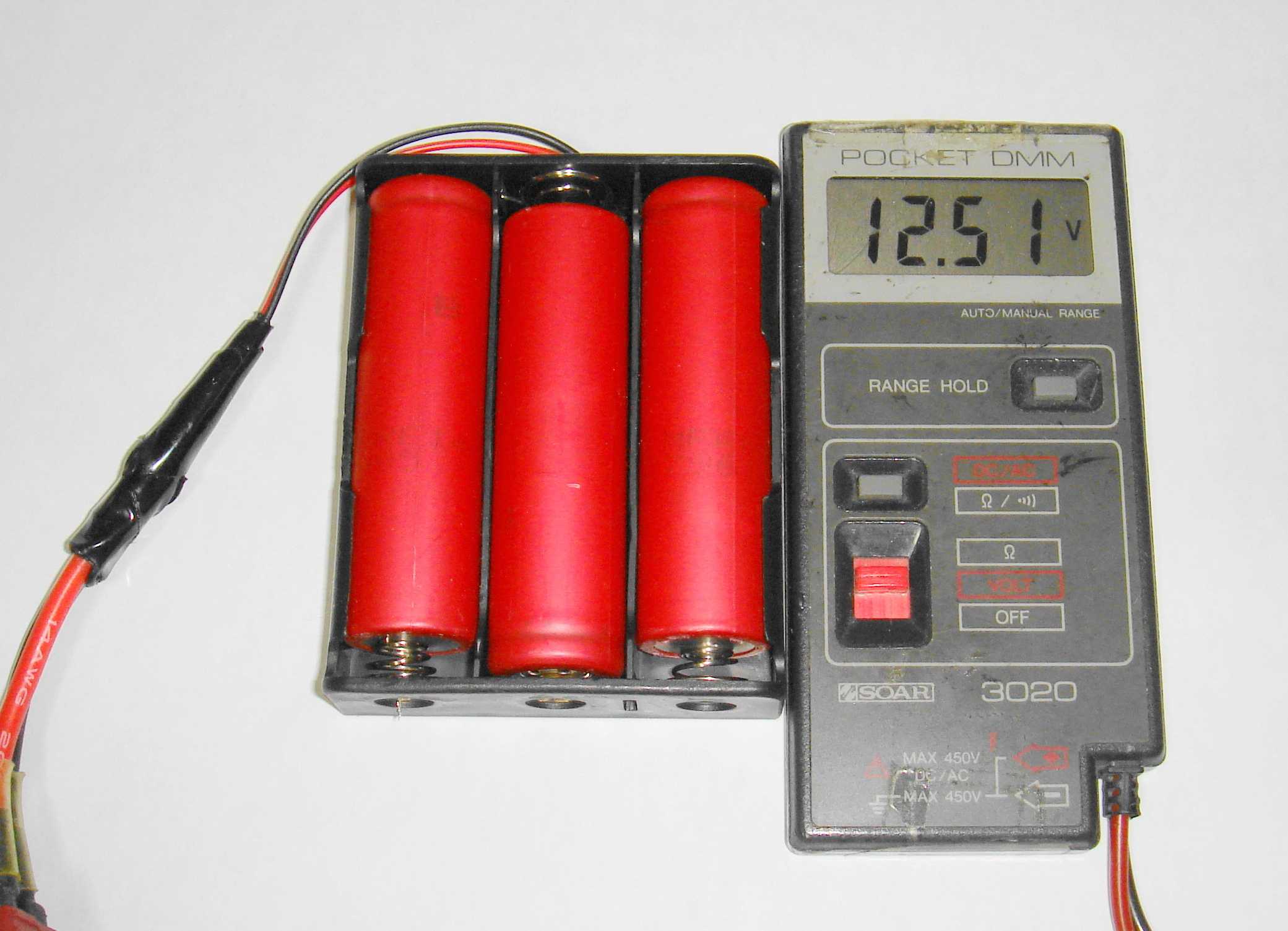

18650電池
アシスト自転車用電源から取り出した１８６５０電池（１８は太さ６５０は長さらしい）注文した電池ホルダー本日届いたので早速コネクター付けて電圧確認３本で１２.５１V３本X３本（並列）明日天気良ければ土手に移動しFT-817でどの程度の時間使えるかテストしてみますアシスト自転車電源状態時は１４本で約２５V４AなのでDCDCで電圧降下していましたが此れからはDCDC使わなくて良いので荷物減ります
2023.07.22
コメント(0)
-

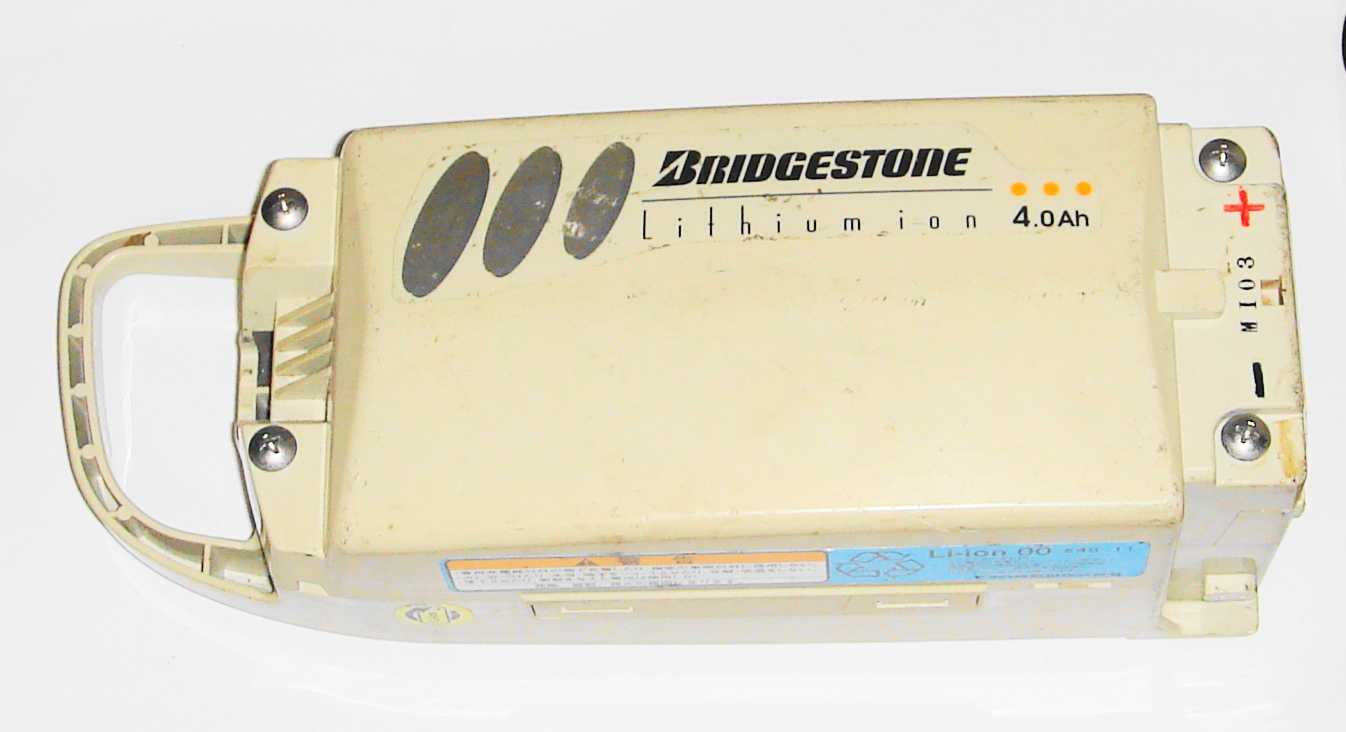

アシスト自転車用電池分解
約１年前中古で購入したアシスト自転車用電源昨日まで何事もなく無線機の電源として使用出来たのに充電器に載せたら電池が寿命かそれともコントロール部が壊れたか突然ランプ2灯点滅充電不良になったので分解しました (分解は電池電圧十分に消耗後行いました）警告 指定の車両、分解、改造、、、、、、 7本直列X２並列（１４本で約２５V約４A）リチウムイオン電池を充電出来る充電器で充電してみると１４本全て異状無く４.２V充電完了（画像は充電終わった電池再度充電の為、数秒でＥＮＤ表示）電池使用するのには電池ボックス自作するしかないかと思っていたらアマゾンに使えそうな電池ボックスが、、、早速注文 下の画像 １本用２本用３本用４本用 X2で６９９円と安い注文の品物届いたら１本3.7Vなので４本でFT-817で使用してみます（充電後すぐは４.２V有るので３本が良いのかも）
2023.07.16
コメント(0)
-

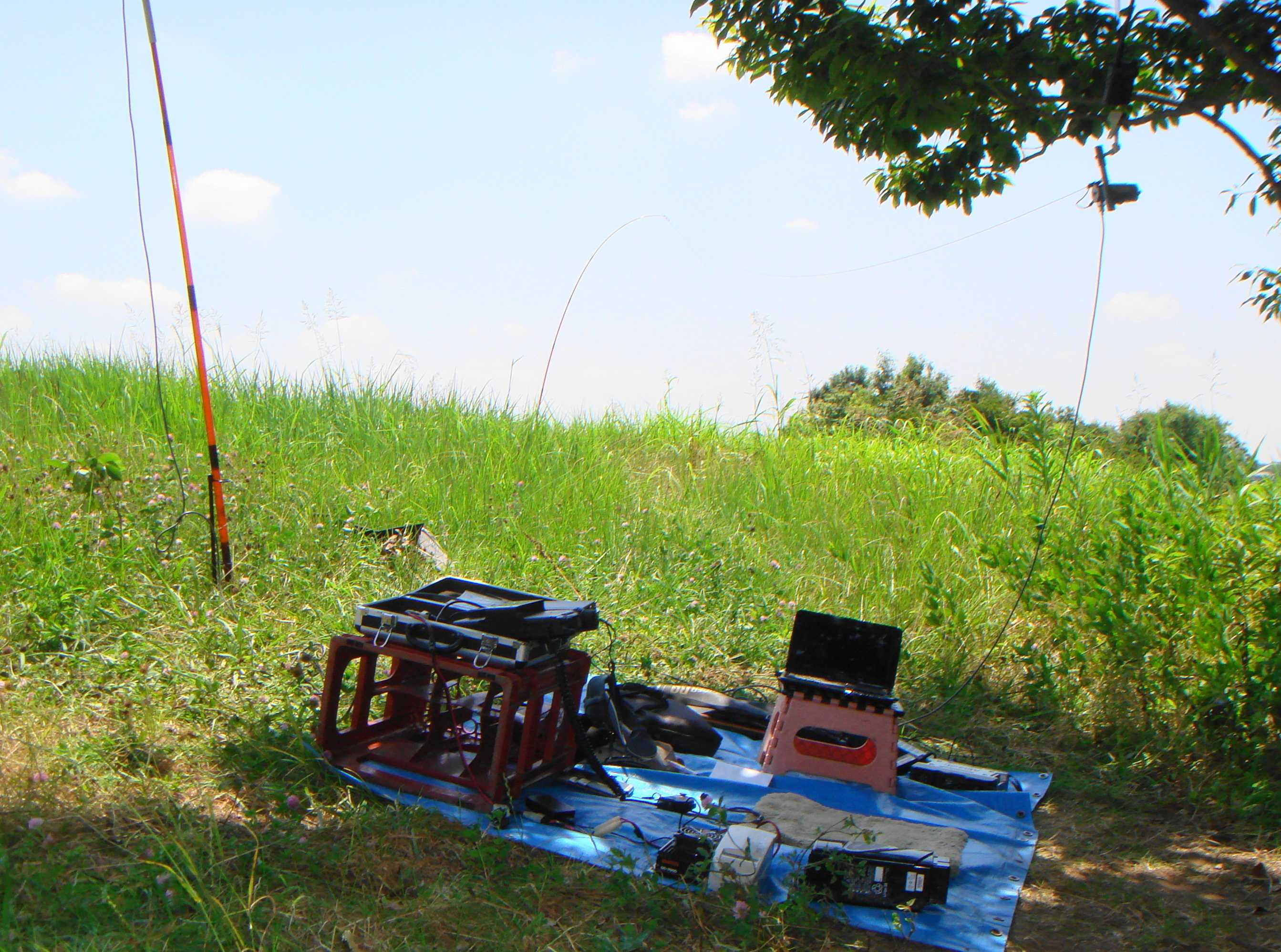

梅雨明け宣言まだ無いのに猛暑日です

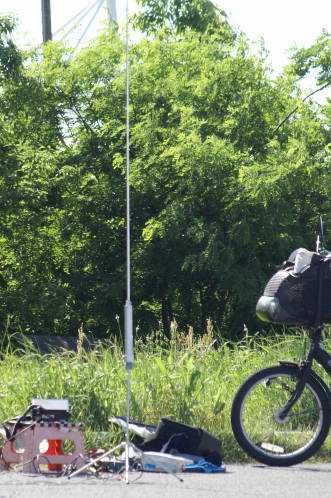

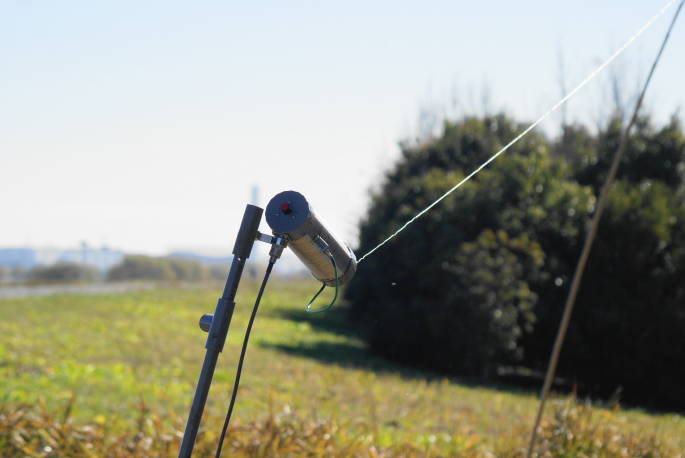

アンテナは厳しい猛暑に立っていますが、土手の斜面の木々日差し遮り暑さに耐えられます電圧給電アンテナ給電部木にブラ下げ１９ｍ８０ｃｍエレメントに接続７ＭＨｚに調整中間のエレメント持ち上げる竿とエレメント巻くリール竿で１９ｍ８０ｃｍ設置２１MHｚは自作の２２ＰＦの固定コンデンサーとコイルで作った電圧給電アンテナ設置７ＭＨｚと２１MHｚで大声だして猛暑を克服！２１
2023.07.11
コメント(0)
-
外にでないと、増える
2日間でオーディオピン使用の電圧給電アンテナ給電部３個出来ました、オーディオピンの配線細いので５０W耐えられるかテストしますパイプに入れた物黒いオーディオピン付いたものは、自作品なので配線の心配は無し、白色、黄色は既製品を流用
2023.06.17
コメント(0)
-

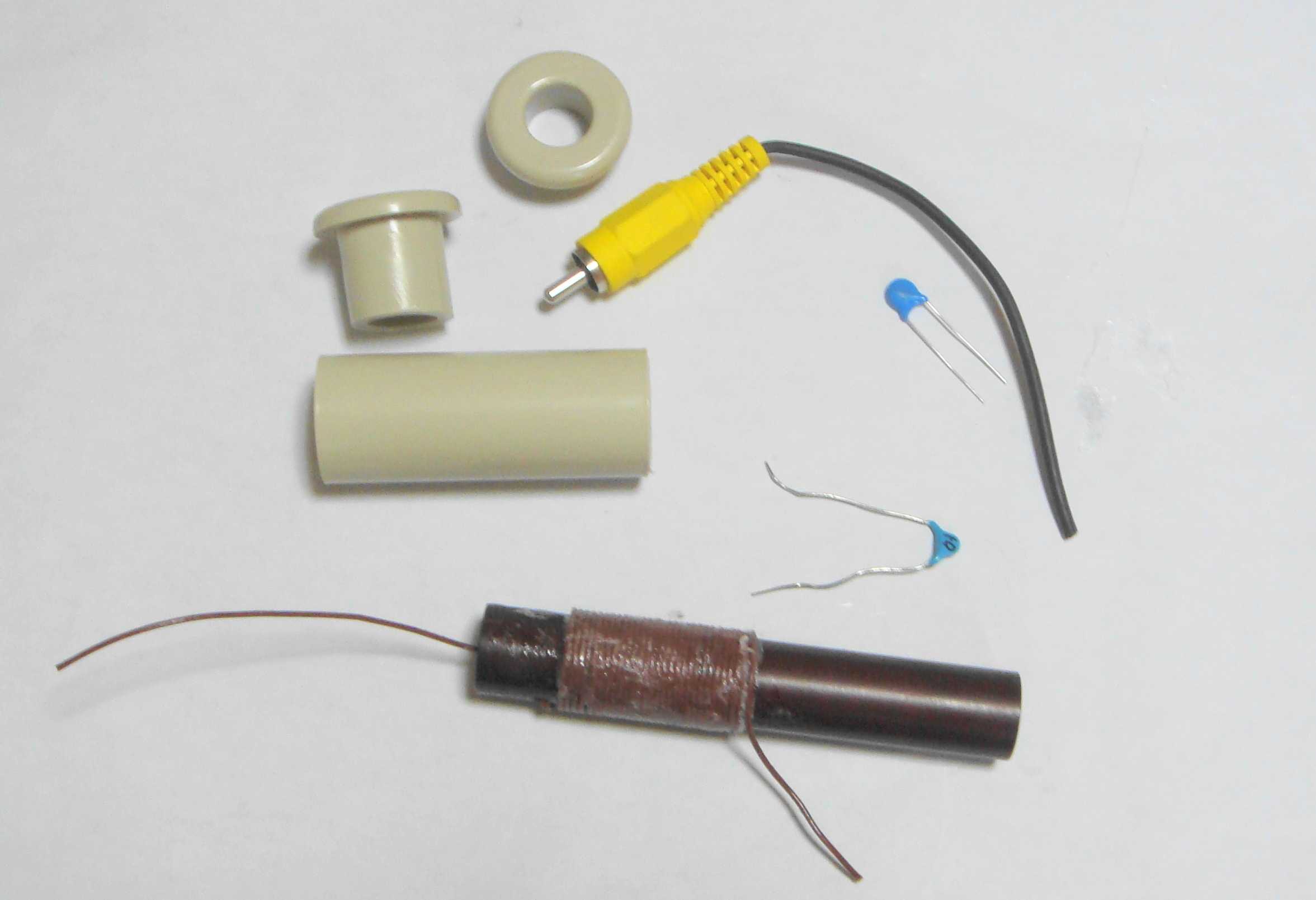

２１MHｚ簡単に作る
土手に行くには無理な天候状態なので店開き固定コンデンサー１０PFｘ２ 電気配線工事用塩ビパイプ オーディオピン 適当に巻いたコイル ２０ＰＦ（１０ＰＦｘ２）固定コンデンサー付けコイル減らして２１MHｚに共振確認後はパイプに入れて上下に端子付けて出来上がり最終確認少し高い方に共振していますが許容範囲です
2023.06.14
コメント(0)
-
メジャー使用50MHz電圧給電アンテナ
自作の５０MHｚ電圧給電給電部3.5mのメジャーに軍端子付けた物をエレメント代わり使用し外でテストしてみたら使い勝手良し、欠点はメジャーの幅１３ｍｍあるので風が吹く日はＮＧと思いますが風の弱い日には十分使う事が出来ます29MHz約５ｍのエレメントの先端にメジャー（３.５m）付ければ２４，２１，１８MHzで使えそう２個使えば５０MHｚ～２１MHｚＤＰとしても使えそうです
2023.06.11
コメント(0)
-
ひとりなので、散らかし放題！
日曜日なのに外は雨降ったり止んだり、、梅雨入り必要で作る物は無いのですが、お店ひろげましたひとりなのでテレビ見ながら何やろうか、考えた結果がエレメント微調整用にメジャー使用ですエレメント先端部に付け微調整用なので軽くて小さい１ｍ程のメジャーが良いのですがとりあえず３.５ｍのメジャーに中古の軍端子付けて暇つぶし軍端子取り付け部ステンレスなので少し苦労しましたが、短時間で出来てしまったので 試しに５０MHｚ共振回路作って（１０PF固定コンデンサーと使い古しのポリエステル銅線使用）軍端子付けたメジャーで簡易テストしてみたら調整とても、簡単に出来ました
2023.06.11
コメント(2)
-

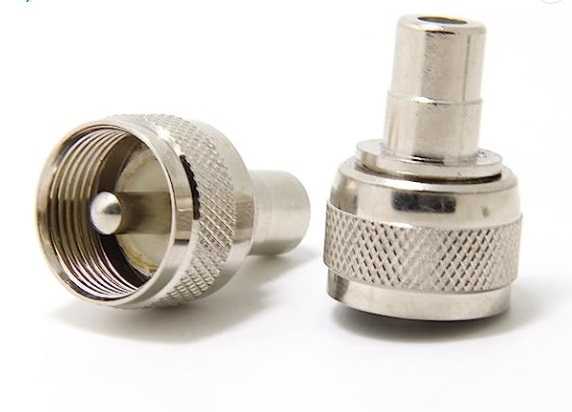

共振回路
電圧給電アンテナ今までエレメントの長さ（19.8m又は39.6m）は変えづにバリコンとコイルの使用量を変える事で50MHz～７MHｚ（又は3.5MHz)運用していたのですが、昔作ったLとCは固定、エレメントで調整で共振する電圧給電アンテナ５０MHｚ、２９ＭＨｚ、２４MHz,２1ＭＨｚ、18ＭＨｚを再度作って気がついたのですが、２４ＭＨｚ～１８MHｚは固定コンデンサー２２ＰＦでコイルの使用量変えれば共振することが今頃判りましたので、試しに以前作ったコイルに固定コンデンサー２２ＰＦ付けてコイル３巻減らしたら２４ＭＨｚ共振しました、更にコイル短絡したら２８ＭＨｚもＯＫなので、、、（コストダウンの為ジャンク屋で購入のオーディオピンを使用しましたテスト結果はOKです）運用時はM型オス-RCA型メス変換コネクタを使います突貫作業で１８MHｚまで使えるコイル巻きました多め巻いて１８MHｚに共振まで減らしていきますが、少し巻きすぎでした各バンドのエレメント付けてコイル短絡で２４ＭＨｚ～１８MHｚテストします18MHzエレメント付けるだけで短絡無し２１MHｚ、２４MHzはエレメント交換し短絡線使用私の作品は雑ですが、自転車運用の為強度重視です（汚い作りと思わないでね）オーディオピン使用予定でしたが、中古のコネクター出てきたので使用しました
2023.06.09
コメント(3)
-
先を越された、、

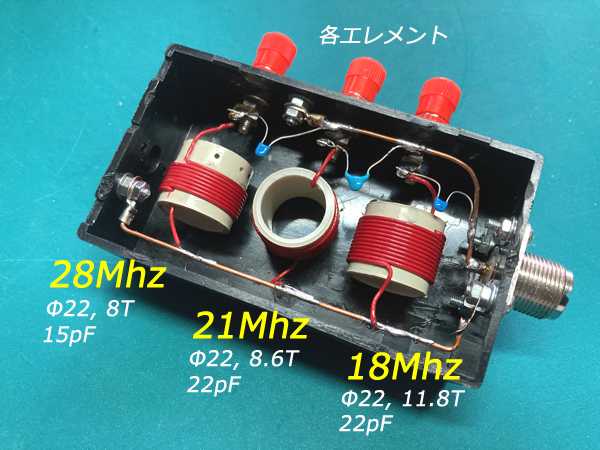

友人JJ1RUU局がトリプルバンド電圧給電給電部作ってきましたテストの結果３回路のコイル、固定コンデンサー入れても使用できる事分かりましたが作成時２８.５３０ＭＨｚ、２１.２００ＭＨｚ、１８.１３０ＭＨｚで共振確認して作った物を箱に入れたのですが、２８ＭＨｚ調整してみると２７MＨｚ～２８.100MHzはエレメント調整でＳＷＲ１近く下がるのですがその先エレメント短くしていくとＳＷＲ１.２～１.5と下がらなくなった、、、箱に入れた配線がコイル多く巻いて２７ＭＨｚ以下に共振した状態になった様ですので作成時の共振点は配線を考慮し巻き数を減らしたほうが良いようです
2023.06.01
コメント(0)
-

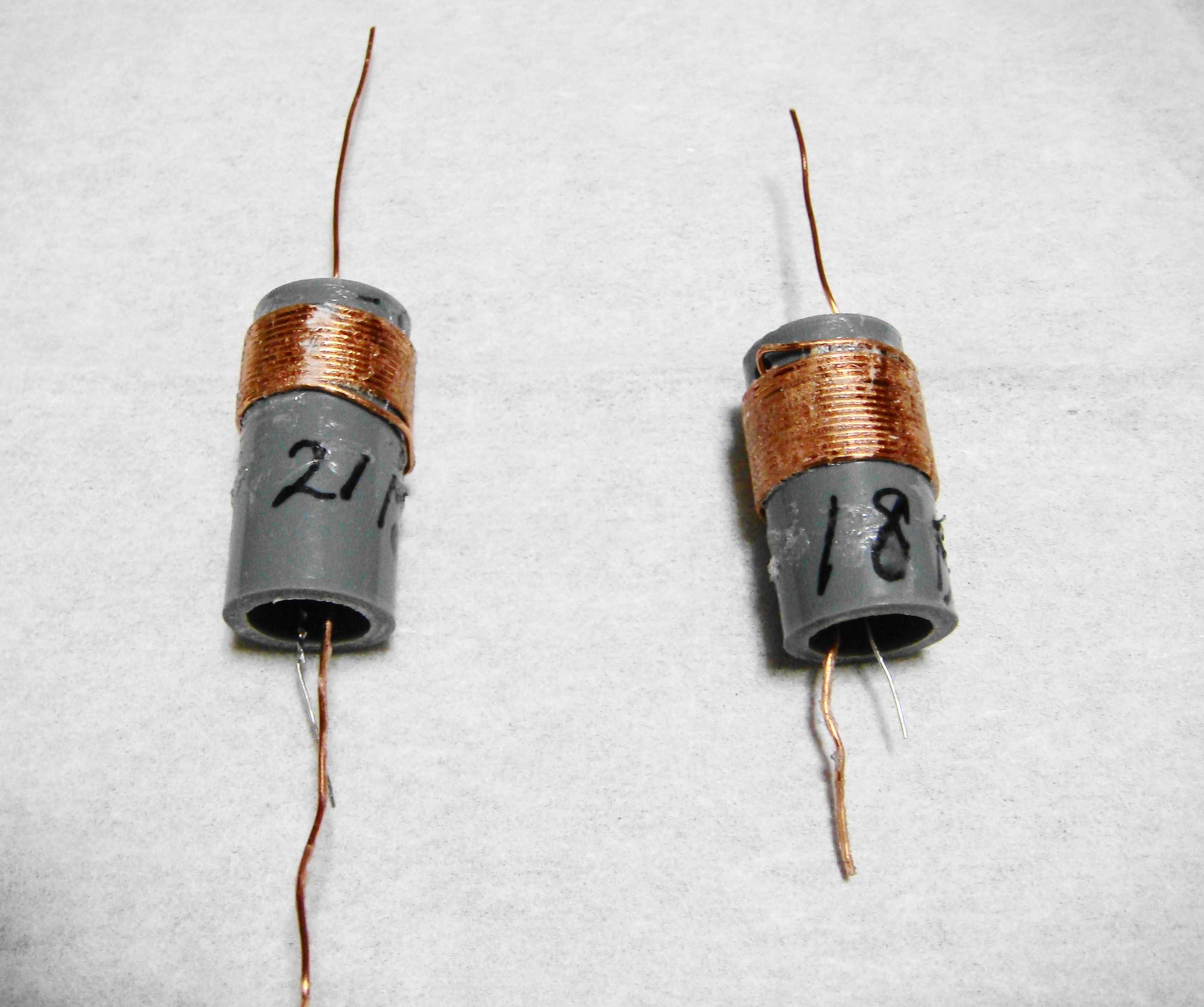

２波用給電部の材料進呈予定が

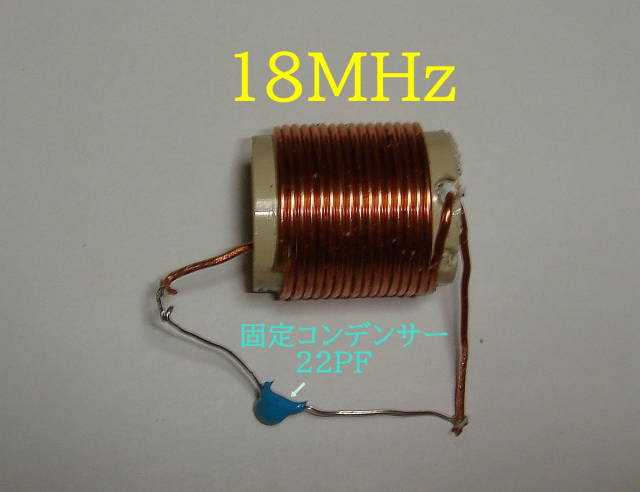

友人が興味もちだしたので、材料をあげる予定でしたが、、暇つぶしに、コイル巻いて、２２ＰＦの固定コンデンサー付けて共振確認（箱に入れるのでコイルの塩ビパイプ余分な部分カット雑ですが仕上げは友人まかせに）半田付けすれば出来上がり状態にして進呈しました半田付け終われば２１MHｚは約７.２ｍ１８MHｚは８.４ｍ程のエレメント付けてエレメント調整します
2023.05.26
コメント(0)
-

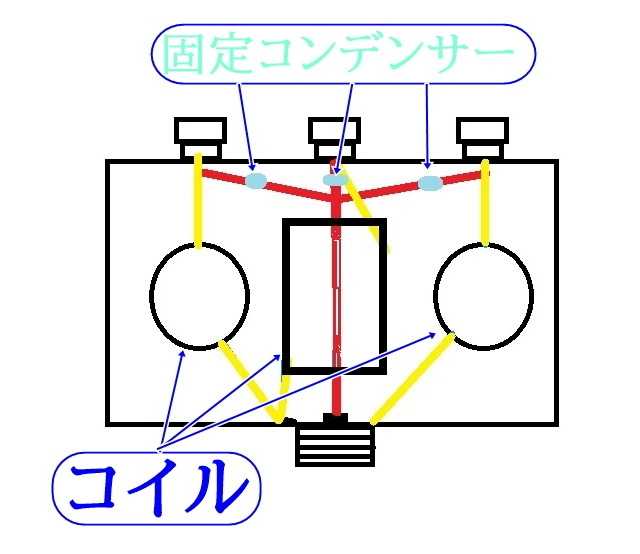

２波で成功では３波を作ろうかな、、
２波使える電圧給電アンテナ給電部７MHｚと１８ＭＨｚ、２８ＭＨｚと１８ＭＨｚ、２１ＭＨｚと２４MHｚ作ったら問題無く使用出来たので次は３波作ってみようかな、、こんな感じかな？１８ＭＨｚを真ん中にして左右は２１ＭＨｚと何が良いか２４ＭＨｚ、２８ＭＨｚ、、、、、、
2023.04.28
コメント(0)
-

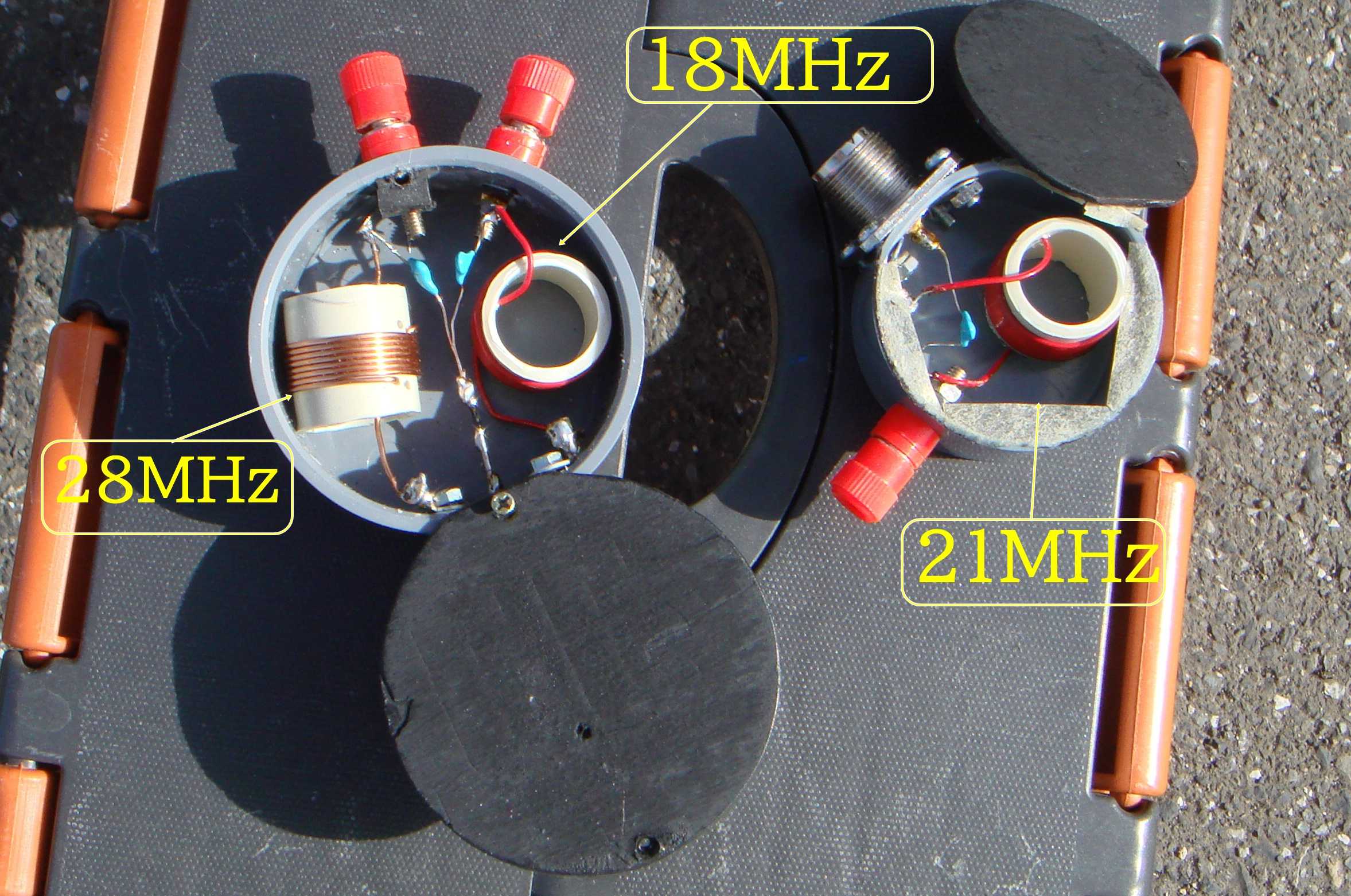

新作２波用給電部、、、３波用？
私のブログ見て友人のJJ1RUU局が１８ＭＨｚと２８ＭＨｚ２波対応の電圧給電アンテナの給電部作ってきました （２１ＭＨｚ１波用も作ってきました固定コンデンサーは２２PF使用）（しっかり各周波共振回路出来ていてエレメント調整は短時間で終わりました）今回気が付いた事は２波用なのに５波見る事の出来るアナライザーでエレメント２波調整後見ると５０ＭＨｚもＳＷＲ良い数値が出ていました（調整後５０MHｚ、２８ＭＨｚ、１８ＭＨｚ送信テストもＯＫでした）
2023.04.13
