2013.10.05
カテゴリ： RF-2900
先日に引き続き3台目のRF-2900を整備中です。
AF基板に続きダイヤル照明の麦球をLEDへ交換したり、周波数カウンターの部品交換とラジオ基板のパーツ交換にも手を付けました。
まずLEDはいつも通り電球色を使いました。今回は拡散率の高いLEDカバーを使いました。

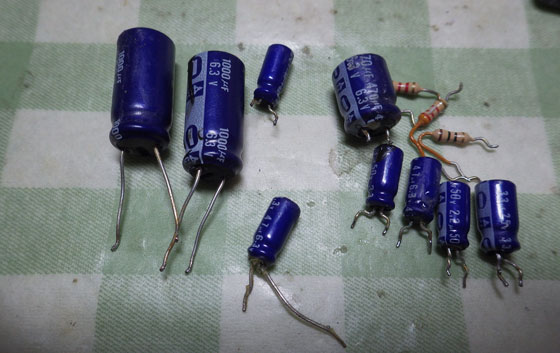

続いて周波数カウンター。実は周波数カウンターは意外な鬼門でして(^^ゞ、今回はケミコン全部と一部の抵抗交換に留めました。下が交換した部品です。

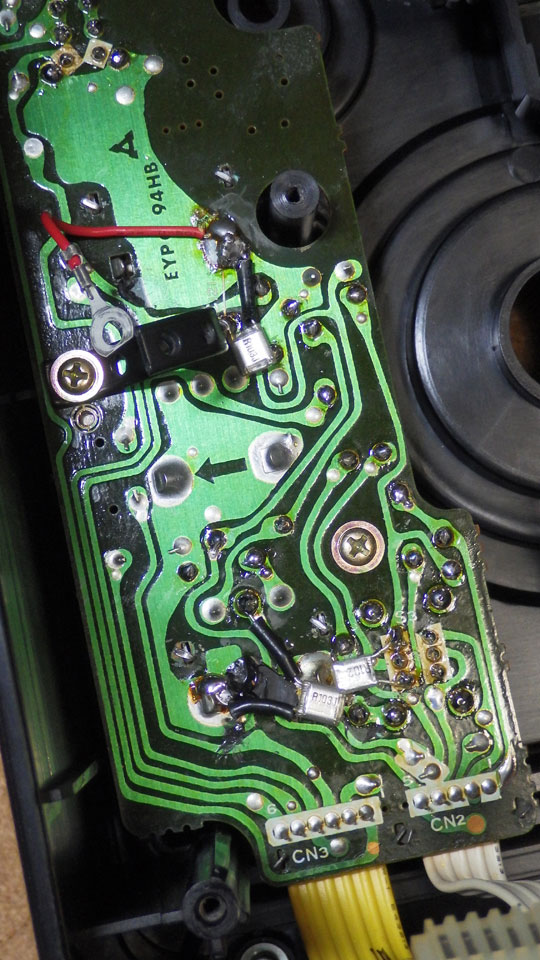

次は接触不良のBFOスイッチやRFゲインコントロールの付いた基板です。ここは普通のパーツ交換以外に、ボリュームのガリ解消とスイッチの接触不良改善（分解掃除）をやりました。BFOスイッチの接触不良は結構深刻で、分解掃除が必須の状態でした。
今日は分解掃除の画像を用意しませんでしたが、スイッチの分解掃除が一番面倒です。

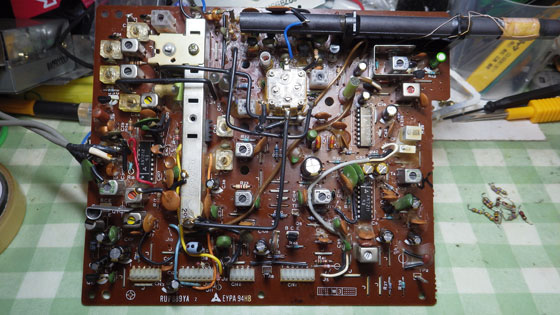

途中で食事休憩し夜から整備再開、ラジオ基板を途中まで整備進行しました。
まだまだ途中ですが、一部の抵抗とケミコン全数だけは交換しました。

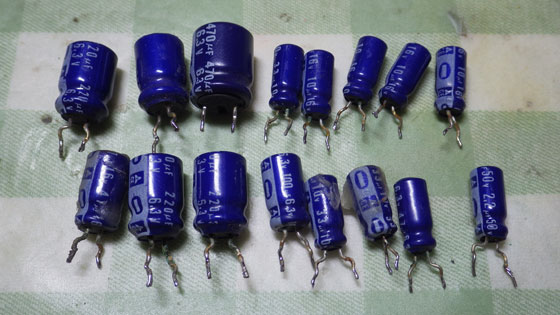

ケミコンはこうして外してから観察すると、相当な割合で脚が腐食していました。まあ部品が製造された年代もありますし、年数が経過したものはそれなりの整備が必要だと思います。
AF基板に続きダイヤル照明の麦球をLEDへ交換したり、周波数カウンターの部品交換とラジオ基板のパーツ交換にも手を付けました。
まずLEDはいつも通り電球色を使いました。今回は拡散率の高いLEDカバーを使いました。
続いて周波数カウンター。実は周波数カウンターは意外な鬼門でして(^^ゞ、今回はケミコン全部と一部の抵抗交換に留めました。下が交換した部品です。
次は接触不良のBFOスイッチやRFゲインコントロールの付いた基板です。ここは普通のパーツ交換以外に、ボリュームのガリ解消とスイッチの接触不良改善（分解掃除）をやりました。BFOスイッチの接触不良は結構深刻で、分解掃除が必須の状態でした。
今日は分解掃除の画像を用意しませんでしたが、スイッチの分解掃除が一番面倒です。
途中で食事休憩し夜から整備再開、ラジオ基板を途中まで整備進行しました。
まだまだ途中ですが、一部の抵抗とケミコン全数だけは交換しました。
ケミコンはこうして外してから観察すると、相当な割合で脚が腐食していました。まあ部品が製造された年代もありますし、年数が経過したものはそれなりの整備が必要だと思います。
