2013.11.03

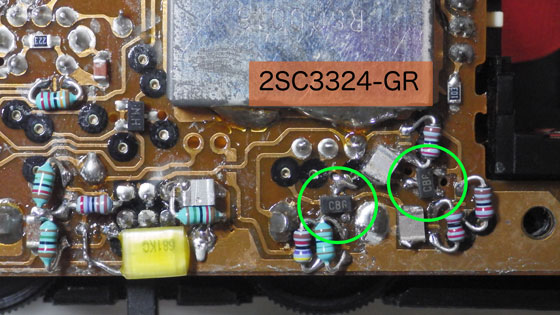

この間10/29に部品交換してSSBの復調音が小さくなってしまった部分を見直したら、抵抗値を間違えて居ました。交換して正しい抵抗にしてあっさり修復は終了。ついでに前回交換していなかったトランジスタを、改めて低雑音タイプの2SC3324-GRへ交換しました。ここは本来シールド板の下になっている部分です。
そしてAFプリアンプ部も追加で部品交換しました。まず追加前。
そして追加後が下の画像です。左側はトーン切り替え回路です。
更にAFパワーアンプ周辺も更に手を入れました。今日までの状態が下の画像。
チップセラミックコンデンサを以下の通り交換しました。
そして長波/中波帯のRFアンプ部(内蔵フェライトバーアンテナからの信号を増幅)です。FETは交換せずに抵抗だけ交換しました。
続いて長波/中波/短波帯のRFアンプ部です。長波/中波帯のRFアンプは2段あることになり、感度が良いのも納得出来ます。ここはFETを2SK436A20TW → 2SK543Cへ交換しています。
完了後に各バンドをワッチしていたら、21MHz帯で強力なSSB信号が聞こえてきましたので何とか同調して復調確認しました。ラジオのロッドアンテナでは聞こえない遠方の局をコールしているJA1局でしたね。時々呼びかけているだけなので信号を捕まえるのに手間取りましたが、最終的には非常に綺麗な音声で復調再生出来ました。ヤレヤレですよ(*^^)v
そしてAFプリアンプ部も追加で部品交換しました。まず追加前。
そして追加後が下の画像です。左側はトーン切り替え回路です。

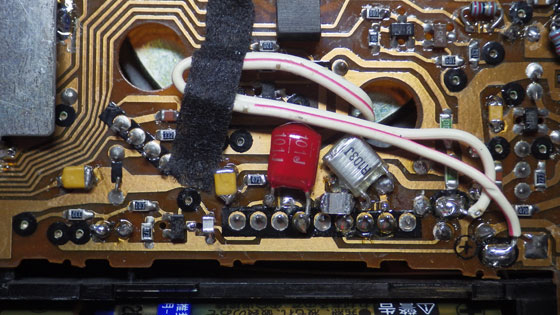

更にAFパワーアンプ周辺も更に手を入れました。今日までの状態が下の画像。
チップセラミックコンデンサを以下の通り交換しました。

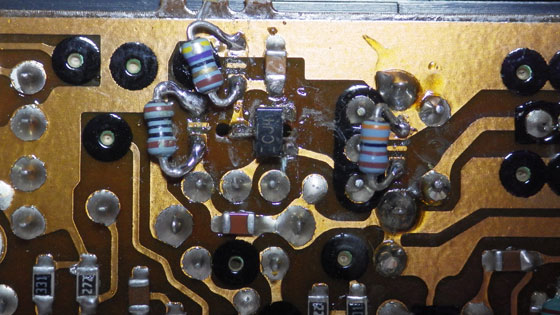

そして長波/中波帯のRFアンプ部(内蔵フェライトバーアンテナからの信号を増幅)です。FETは交換せずに抵抗だけ交換しました。

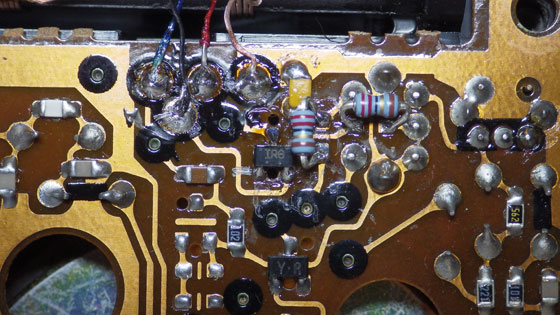

続いて長波/中波/短波帯のRFアンプ部です。長波/中波帯のRFアンプは2段あることになり、感度が良いのも納得出来ます。ここはFETを2SK436A20TW → 2SK543Cへ交換しています。
完了後に各バンドをワッチしていたら、21MHz帯で強力なSSB信号が聞こえてきましたので何とか同調して復調確認しました。ラジオのロッドアンテナでは聞こえない遠方の局をコールしているJA1局でしたね。時々呼びかけているだけなので信号を捕まえるのに手間取りましたが、最終的には非常に綺麗な音声で復調再生出来ました。ヤレヤレですよ(*^^)v
