セカイモン経由で落札したソニーのアナロググライコ：SEQ-300の中味です。回路図を予め見る機会があり、シンプルな構成だと分かっていたので落札した次第。
個別に見て行くと、まずここが電源回路です。
回路の消費電流が少ないせいか、電源平滑用のコンデンサは330μFしか容量がありません！

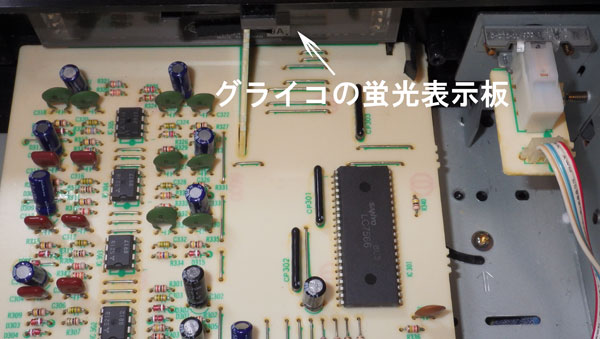

次はグライコの表示回路ですね。2chそれぞれ7つの帯域に分割した信号をOPアンプで増幅して、蛍光表示管で表示する部分です。
と言うわけでこの部分のOPアンプを交換して音質が変化するわけではないことが判明しました！ もっとまじめに下調べすれば良かった〜、MUSE8820の不足分2つを買ってしまいましたよ。まあそのうち使う機会があるでしょう(^_^;)
そしてグライコの心臓部、グラフィックイコライザーIC：M5229P（三菱電機製）です。ほぼ同機能のICはサンヨーから出ていたようですが、ピン配置が全く違っていました。
改めて観察するとケミコンや電源回路のトランジスタを代える位は、一応意味がありそうですね。まあ手をつける前に試聴位はしないと行けませんね(^^ゞ
