2014.08.13
カテゴリ： RF-2800B
DR28：RF-2800Bは久しぶりの登場ですね。短波が聞こえないRF-2900は先送りにした訳です(^^ゞ
現状でDR28の課題は以下の通りです。
1.FMの感度が他のラジオ：DR29やRF-2900よりも少し悪い
2.AM/SWで周波数カウンターの表示が2kHzほどずれている

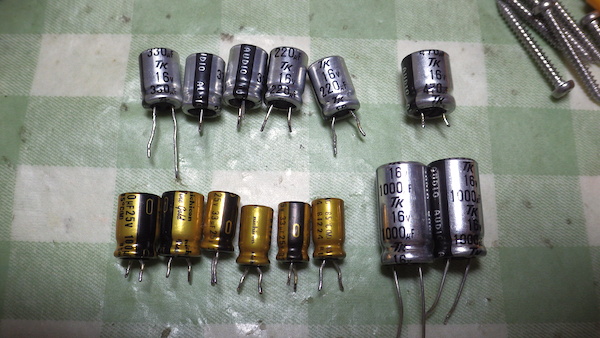

3.ラジオいじりを始めた比較的初期に調整した個体で、無駄な箇所にオーディオ等のケミコンが使われている

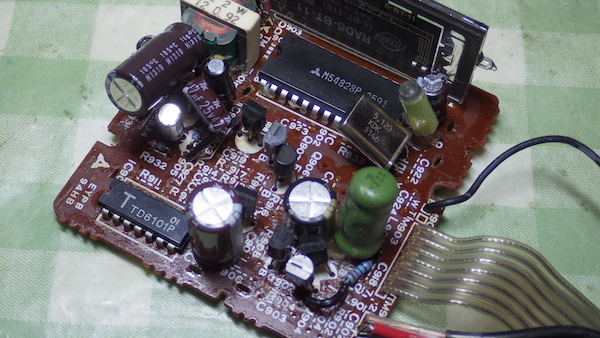

4.周波数カウンターのパーツ交換は、ほぼ手つかず
1.については、フロントエンドのFETを、2SK544D → 3SK114-Yへ交換。ゲート2のバイアス等も調整しました。
2.は先日通販で購入した5.12MHzの新品クリスタルを組み込みました。最近は5.12MHzの水晶はなかなか売っていませんよ。

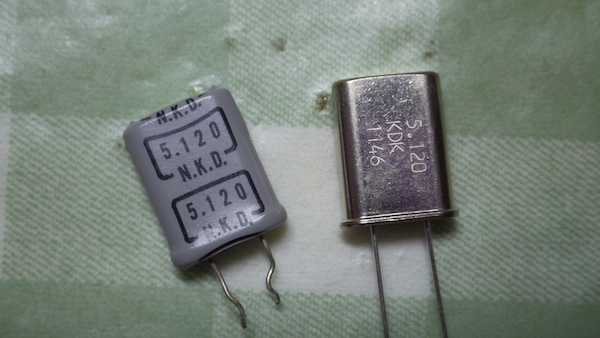

KDKとマーキングしてあるのが、今回導入した水晶振動子です。これで直らなかったら、水晶周りのコンデンサ定数を変える必要があります。
そして4つ目は2.とかぶっていますが、適宜部品交換しました。

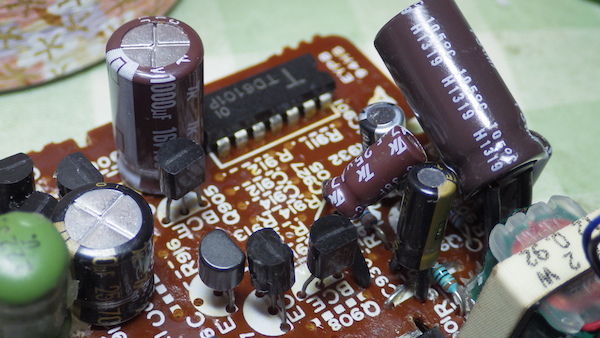

別角度から撮影しました。
実際に組み上げて確認するのは、日を改めて実施します。
現状でDR28の課題は以下の通りです。
1.FMの感度が他のラジオ：DR29やRF-2900よりも少し悪い
2.AM/SWで周波数カウンターの表示が2kHzほどずれている
3.ラジオいじりを始めた比較的初期に調整した個体で、無駄な箇所にオーディオ等のケミコンが使われている
4.周波数カウンターのパーツ交換は、ほぼ手つかず
1.については、フロントエンドのFETを、2SK544D → 3SK114-Yへ交換。ゲート2のバイアス等も調整しました。
2.は先日通販で購入した5.12MHzの新品クリスタルを組み込みました。最近は5.12MHzの水晶はなかなか売っていませんよ。
KDKとマーキングしてあるのが、今回導入した水晶振動子です。これで直らなかったら、水晶周りのコンデンサ定数を変える必要があります。
そして4つ目は2.とかぶっていますが、適宜部品交換しました。
別角度から撮影しました。
実際に組み上げて確認するのは、日を改めて実施します。
