2014.08.23

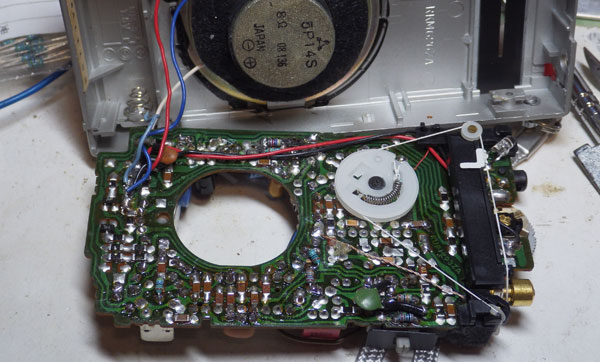

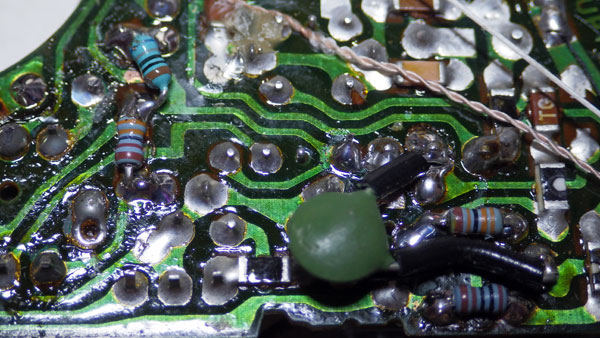

基板のパターン面はあまり紹介していなかったと思うので、今回撮影した数枚を紹介します。
補足：本体にはマイナス極側の電池金具が写っていますが、これが少し短くて頼りない印象でしたので手持ち品と交換したところ、電池をバッチリホールドするようになりました。
FM感度の再調整には、バリコンのプーリーを外す必要があります。プーリーにはダイヤル糸が巻かれていてスプリングでしっかりテンションが掛かっているので、取扱注意です。プーリーと糸が外れないよう2箇所をセロテープで固定し、更に2つの滑車とダイヤル糸もセロテープで固定します。この作業を手抜きすると、プーリーを外したときに地獄を見ます(^_^;)
上の画像は前回も紹介した回路図の一部です。今日はこの回路図の中で、以下の対策を実施。
・C2：56pFへ20pFを追加
・C3：7pFを10pFへ交換
・L5を巻き直し交換
・C7：27pFへ交換済みだったのを、22pFへ交換

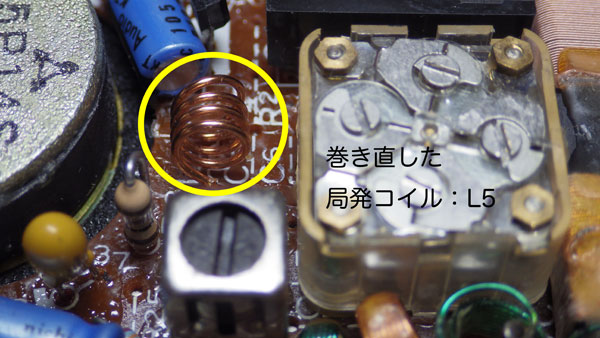

まず巻き直したL5です。

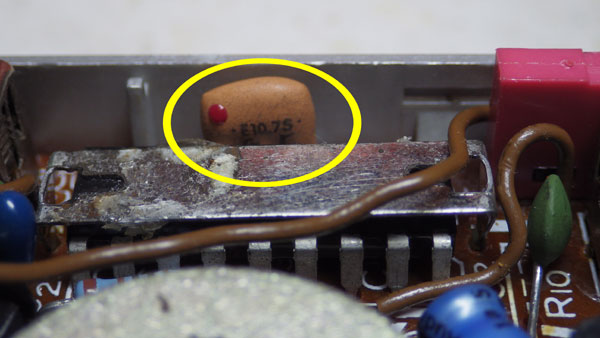

交換したセラミックフィルターです。
ついでにAM高周波増幅FET周りの抵抗器を金皮へ交換したり、スピーカーの再生音がちょっと甲高い感じだったのでその辺も対応しました。
下の画像はAM高周波増幅FET周りの調整箇所です。

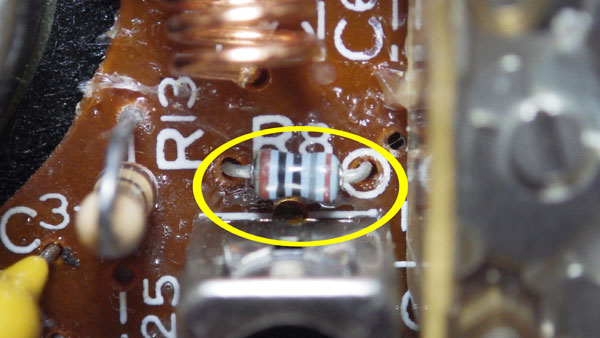

そしてFETのバイアス抵抗：220Ωを180Ωへ交換しました。下のR8です。
AF回路のコンデンサ交換画像は省略します。非常に良好に動作するようになったので、また勤務先へ持って行き非常用ラジオとして利用再開します。

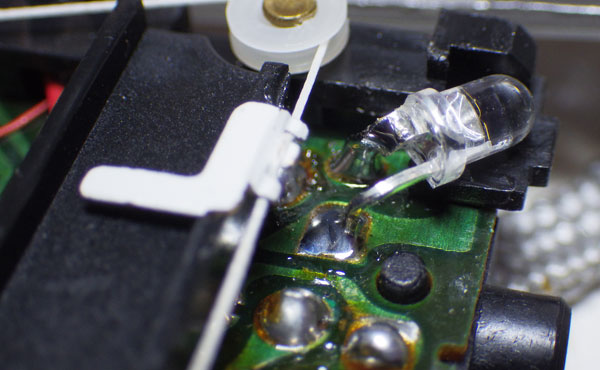

追記です。本機のチューニングインジケーターLEDも薄暗くて今一だったので交換しました。
非常に苦しい取り付けになってしまいました(^^ゞ ハンダ作業の時はダイヤル糸を外さないといけませんよ！
