RF-080挙動不審の対応内容

(2)
カテゴリ： RF-080/RF-081/RF-082/RF-088
先日8/24の日記でRF-080挙動不審に対応して直したとだけ書きましたが、自分の備忘録もかねて対応内容を紹介します。

挙動不審の具体的症状は、RFの回り込みが原因と思われる発振でした。ダイヤルを回すとピーピー音がするわけですね。どう対処すべきなのか最初は見当も付かなかったのですが、バリコン周辺に指をかざすとピーピー言うので処置すべき場所はこの辺かと見当を付けました。

本機のバリコンはちょっと変わっていて、上側にカバーがなくトリマーコンデンサがむき出しです。少しでも部品の厚みを押さえようとしたのでしょうか？

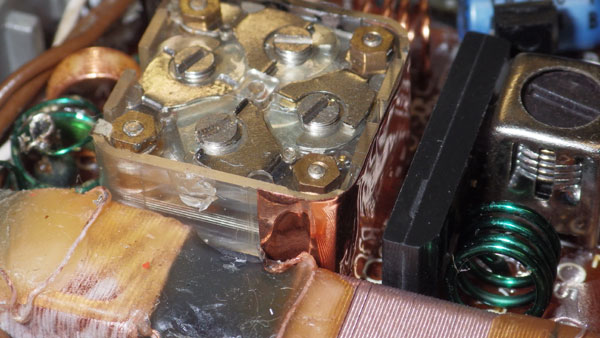

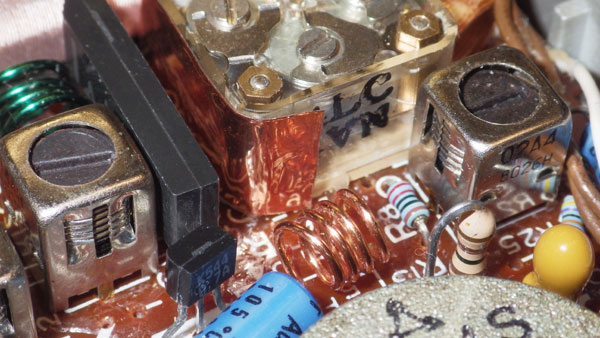

ここで紹介する画像は全て対策済みで、バリコン周辺を色んなアングルで撮影したものです。回り込み対策とくれば”シールドだ！”となりますので、ダメ元で銅箔粘着テープをバリコンの一辺に貼り付けたところです。

この対策がバリバリに効きましたよ(*^^)v　銅箔テープの巻き方が中途半端な気もしますが、ピーピー言う発振現象は完璧になくなりました。

予備対策としてRFアンプの2SK544Dのバイアス抵抗を180　→　220Ωへ戻してしまいましたが・・・。ところで勤務先はビルの中にいてもFMヨコハマがガンガン入感しますね。新しい送信所は栄区の辺りだったと思うので、近いって事ですね。
