RF-1180の速報：整備完了しました（画像を再追加しました）

カテゴリ： RF-1180/RF-1180B

最後に思わぬ落とし穴がありましたが(^_^;)、何とか全バンドの整備を終えました。マニュアル無しながらトラッキングは間違いなく出来たと思いますが、感度調整が完璧かどうかはちょっと不安あり(^^ゞ
それでは前回の続きです。前回はオーディオ基板だけいじったので、今回はラジオ基板やスピーカーの掃除と、その他の仕上げです。

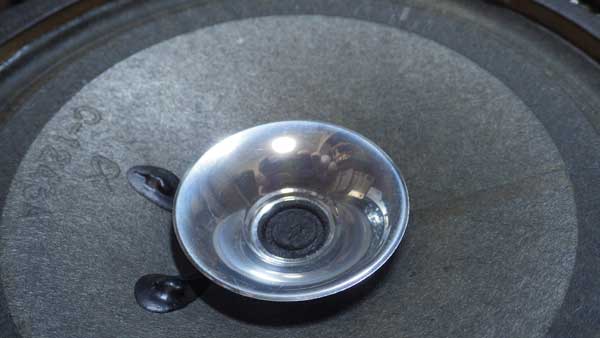

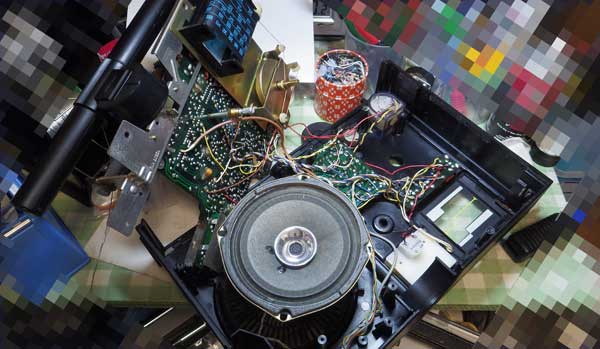

ここに見えるスピーカーは清掃済みです。当初は普通に埃が付いていたのでハンディクリーナーにブラシを付けて丁寧に吸い取り、センターキャップも用心深くウェットティシューで拭きました。
センターキャップはPET製？でアルミメッキが施されているようでした。スピーカーを拡大してみました。

本機はRF-2800/同2900のように基板同士の接続にコネクターを使っていないために基板間の配線が立て込んでいるので、ガシガシとパーツ交換するのは諦めて、的を絞って交換する事にしました。

ダイヤルユニットが基板をカバーしているんですよ。このユニットを外すのはためらわれたので、冒険はしない事にしました。

上の画像でダイヤルスケールを見るとスケールの裏側に反射板が付いていますので、麦球の代わりに白色若しくは青色LEDをダイヤルランプに付けると映えそうな感じです。今回はランプ辺りに気を配る余裕がなかったので、ランプは次回にでも交換しましょう(^^)

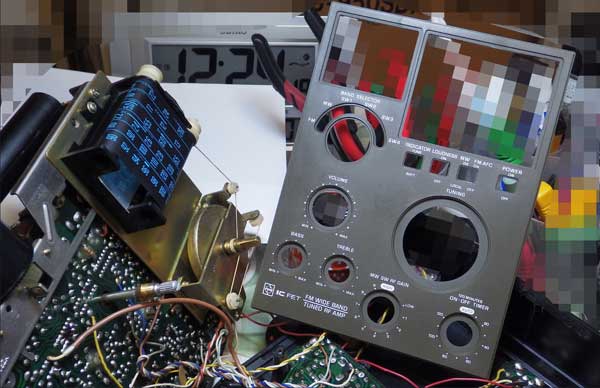

下の画像のようにフロントパネルも外れるようになっていたので、外して隙間に溜まっていた埃を拭き取りました。

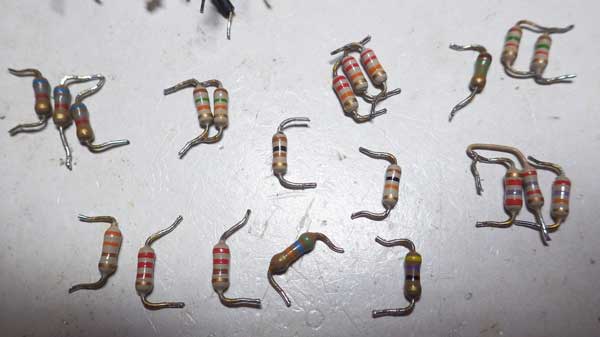

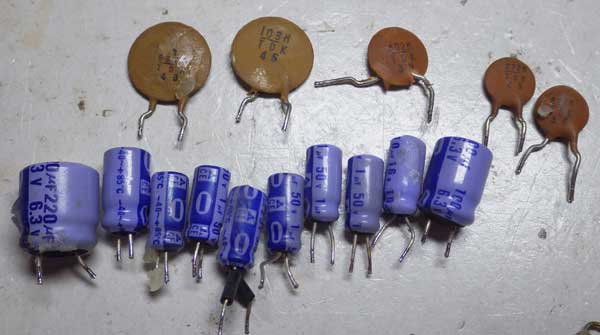

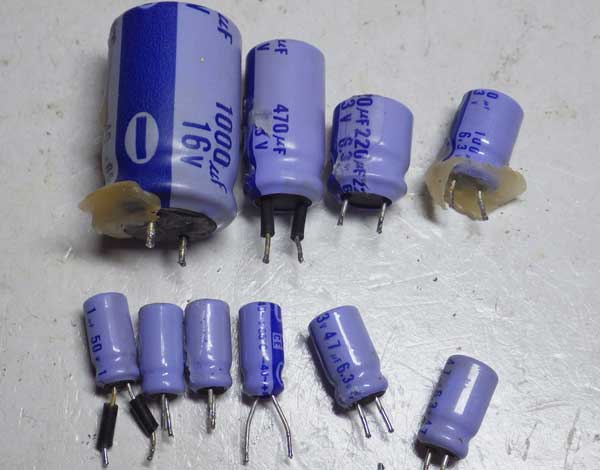

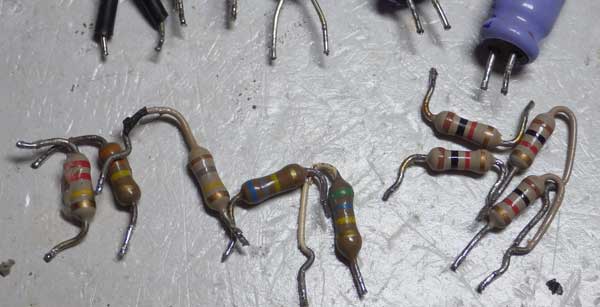

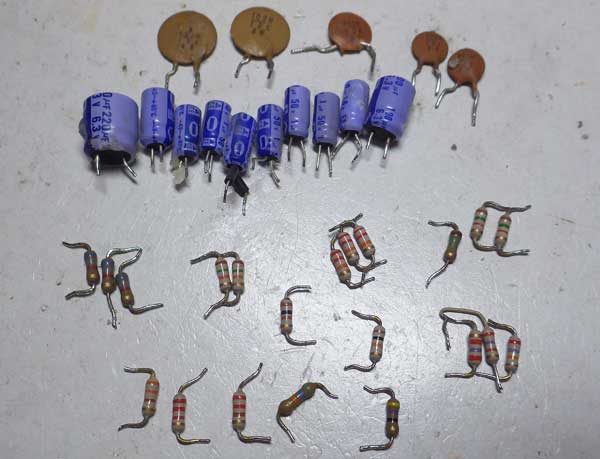

ここまでやると掃除が行き届いた感じで気持ちが良い！　交換したパーツは大体下の通りで11/24に数本のケミコンを追加交換しました。今回は半導体の交換は無しです！

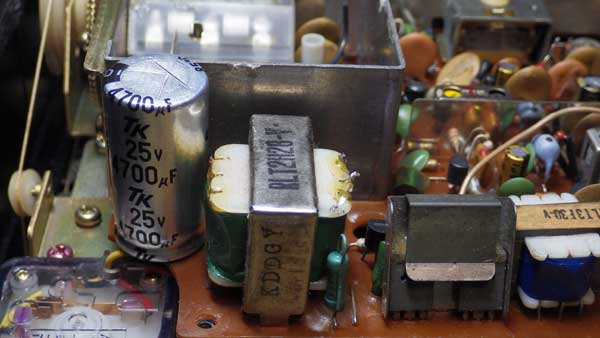

ここから下は11/24の進行分です。電源平滑用コンデンサは16V1000μF　→　25V4700μF(オーディオ用へ交換)へ変更。

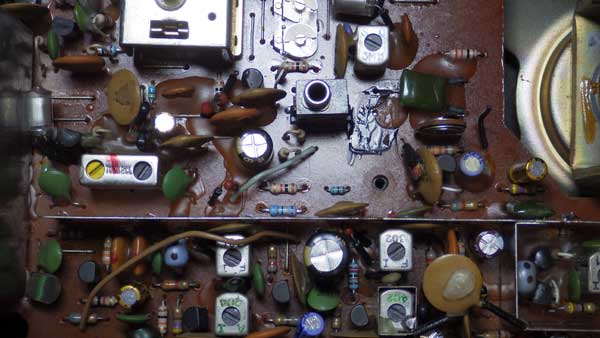

ラジオ基板の全景ではよく判らないので一部を拡大しました。一部の炭素抵抗を金皮へ交換し、画面一番下中央にある古いケミコンも画像を撮影後に一般用の新品と交換しました。

そして最後のビックリ！　乾電池ではなくACで動作確認していたんですがどうも電圧が出ていないんですよね。本来9Vの筈なのに5V強しか出ていない！！

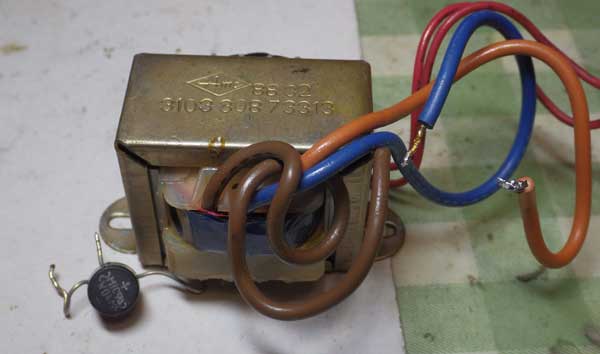

原因はなんでしょうか？　そうです、電源トランスが交換されていました(>_<)　

も〜、手許にこの間修復を断念したRF-2600米国仕様のトランスがあったのでそれと交換して（若干の加工は必要でしたが）、何とか8.8V位出るようになりました。ヤレヤレ・・・。
米国仕様ですから100Vではなく115V位の電圧が掛かれば、ほぼ10V出るのでこれで正常なんですよ。まあ正常動作するように成って良かった。
