OWCのThunderbolt2-Dockを開腹しました：アングルは違っていませんでした

カテゴリ： パソコン、タブレット関係
​​OWCのThunderbolt-Dockは結構重宝に使っていますが、iPhoneを繋ぐと時々USB系統が不安定になって、カーソルがフリーズしたりします。これはこれで鬱陶しいので、今日中を開けて部品を調査し、結局Ta電解コンデンサを交換しました。

まずは全景ではありませんが、開けた時の状態です。

黄色で囲んだのが先日交換したショットキーバリヤーダイオードです。

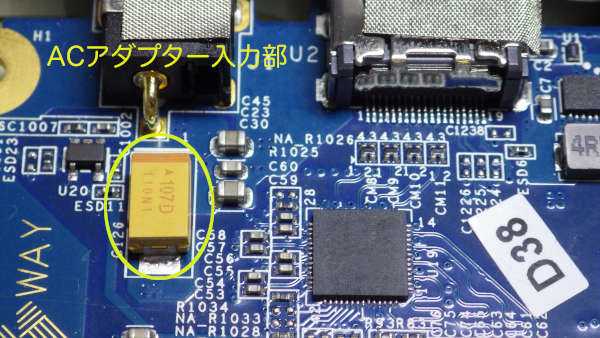

12V-ACアダプターの入力部近くに100μFのタンタルコンデンサと、2065と表示されたパーツがあります。

下の画像が2065と表示された部品で、5本脚ですね。なんとかそれらしいものを調べ上げたら、Texas InstrumentsのTPS2065だと思われます。

データシートを見ると”重い容量性負荷やショートが発生する可能性のある回路を対象とした、電流制限付きの電源分配機で、N型MOSFET電源スイッチが内蔵されている・・・”だそうで、要するに交換する必要性がないと分かりました。

そこで電源付近は100μFのコンデンサをOSコン：25V180μFへ交換しました。アングルが違いますが、下の画像がコンデンサ交換後のものです。


他にはヘッドホンジャック周辺にAF出力用と思われる100μFが2個あり、ついでに交換しておきました。

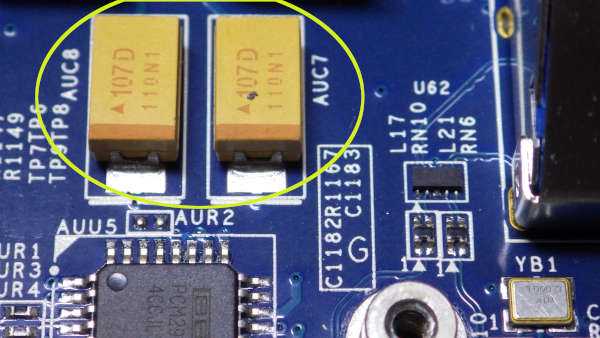

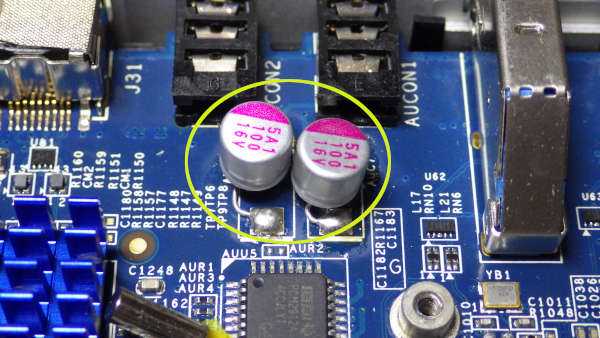

上が交換前、下が交換後です （すいません、アングルは180度違っています）


今は組み直して、iPhone SEを充電しながらMac Proと繋いで使っています。マウスのカーソルが止まったりすることもなく安定していますよ。​
→ 無事にiPhoneの充電が終わりました。充電しながら4TB/2.5インチディスクへおよそ100GBのファイルをコピーしていましたけど、これは現在進行中で問題なさそうです。 ​ ​​
