2024年02月15日

ダイニチ　石油ファンヒーター　E09　修理　２

テーマ： DIY　(3812)

カテゴリ： DIY

さて

今日は注文していた換気扇が届きました(^O^)／

E09のエラーの原因を　ファンモーターと思ったんで

100Vモーターを確保するため注文していました。

新品はもったいなくて　中古にしましたが

いがいと未使用品みたいなものが届いてラッキー。

しかしここでまた考え込みました。

よし！

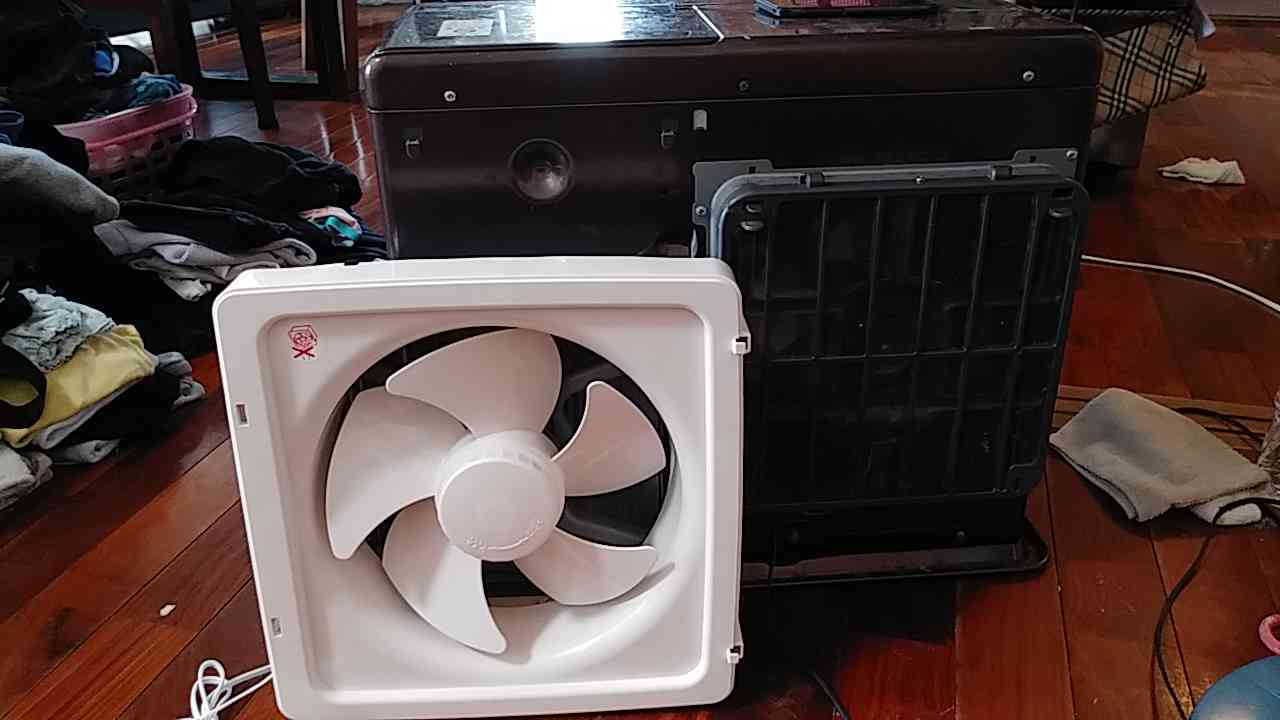

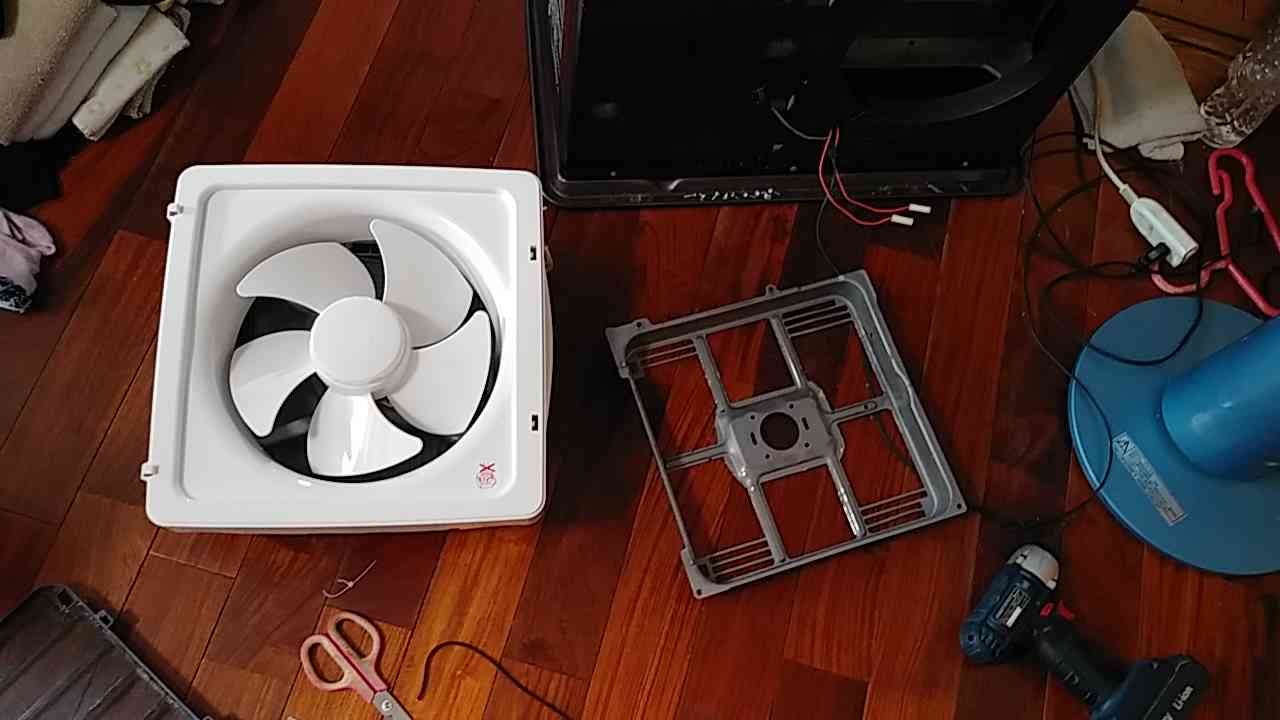

ファンの羽も換気扇のほうが大きいし

前回　いろいろいじくっていたファン部分。

なんだか　意外と丁度いいのです。

換気扇の裏は　少し小さくなっているのですが

それがファンヒーターのファンカバーにぴったりな感じです。

一応　ファンカバーをはずしてはめてみると

ほんとにびっくりするくらいぴったりでした(・∀・)

まじかよ。

こんなことってあるんですね〜〜〜〜

あとは電源です。

もちろん換気扇はコンセントにつなぐものです。

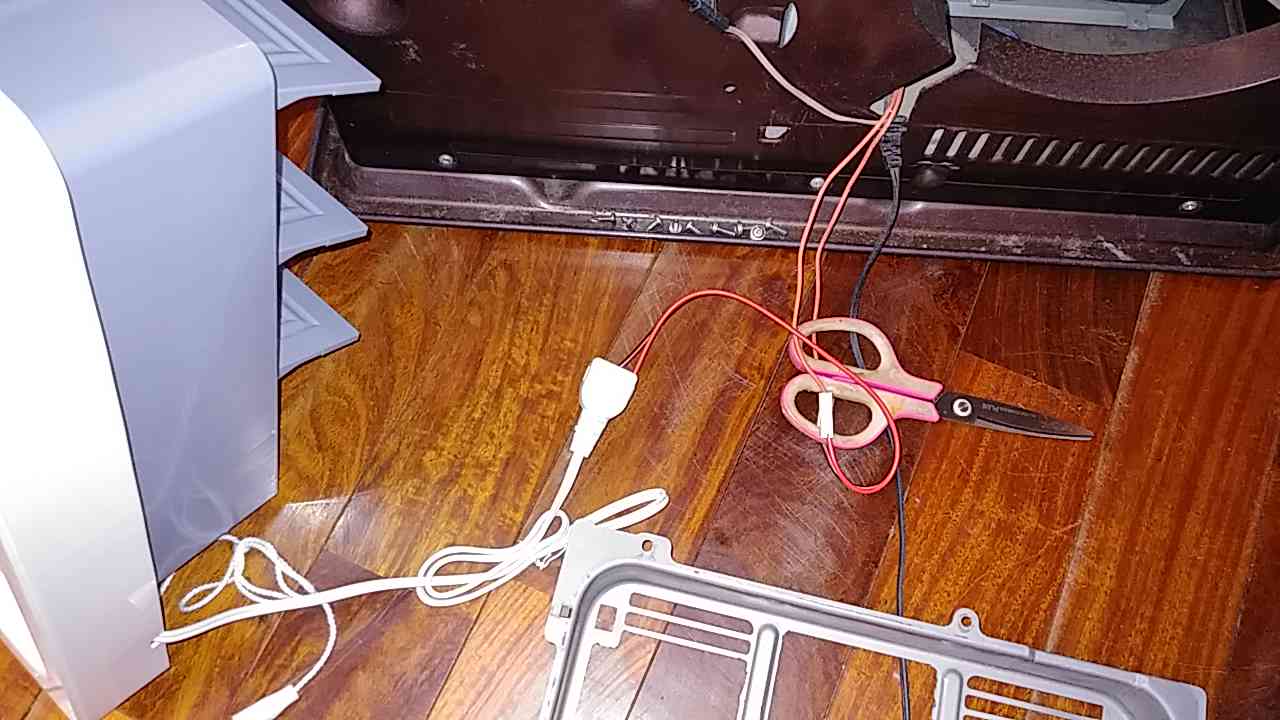

これをファンヒーターのモーター配線に

ちょいと危険ですが

適当な配線を使って　換気扇のコンセントプラグに

接続してみました。

そしたら・・・・

うごいた〜〜〜〜〜〜(^O^)／

別電源だと面倒ですからね〜〜〜〜

これが一番心配でした。

ということで

配線問題がクリアしたんで　さっそく加工に入ります。

今後　整備や掃除で分解することもあると思うので

配線も取り外しできないといけません。

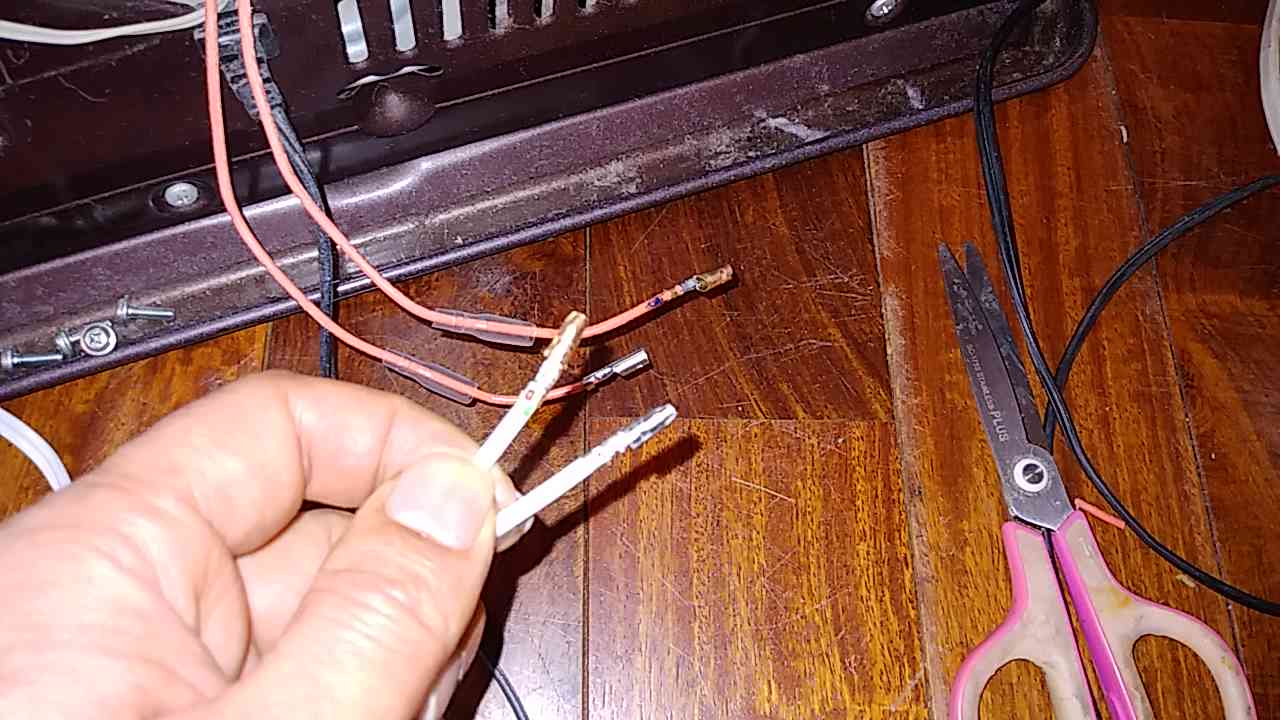

車用のキボシで接続することにしました。

これなら在庫あるし。

一応動いたほうどうしで結線できるように

キボシの色を金と銀で分けています。

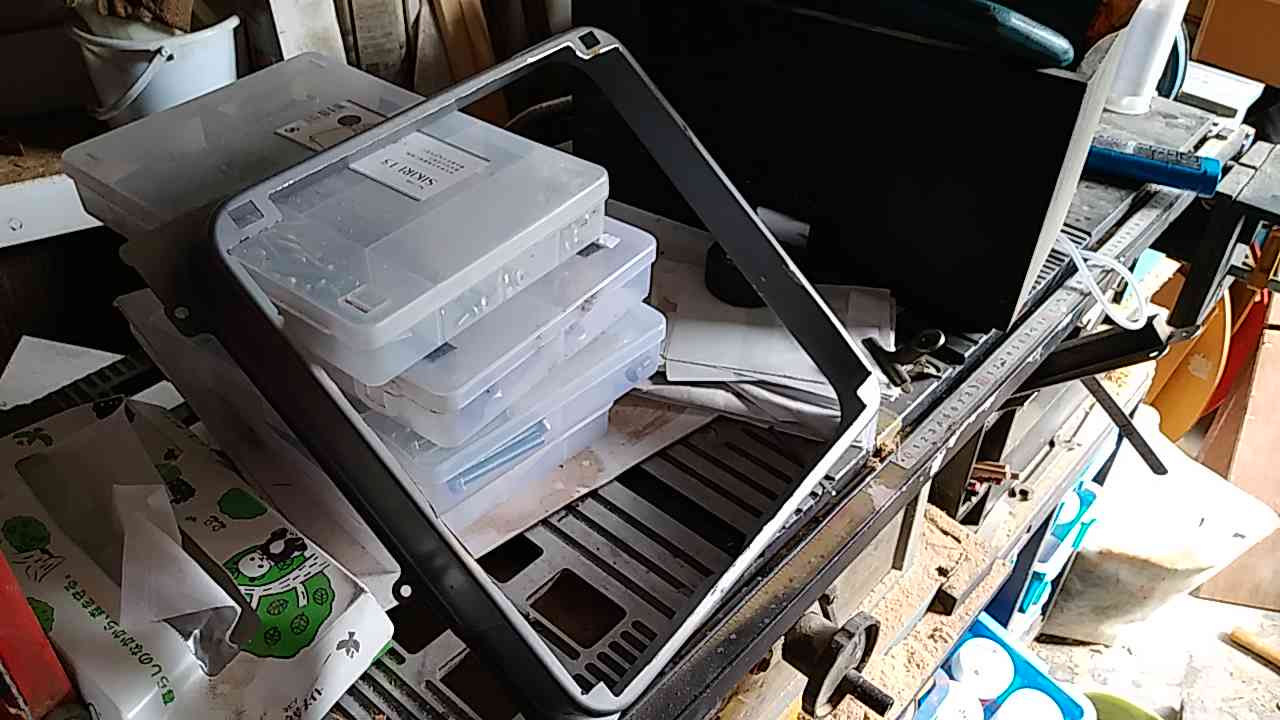

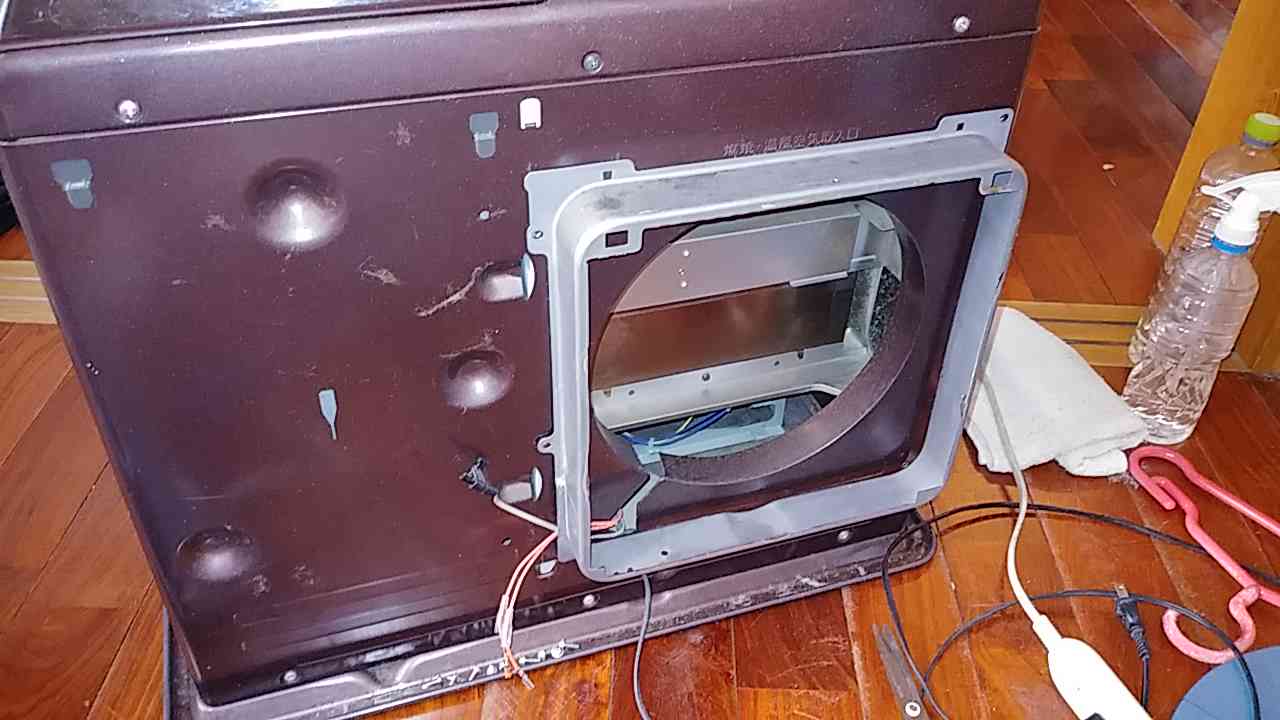

次はファンヒーターのファンカバーです。

前回加工したんですが　

もうモーター自体使わないので

枠だけにします。

もっと綺麗に加工すればいいのでしょうけど

グラインダーくらいしかないので厳しいですね(^_^;)

まあ　これくらいでいけるでしょう。

仮組み。

といっても問題ないんですけどね〜〜〜

すっきりして気持ちいいです。

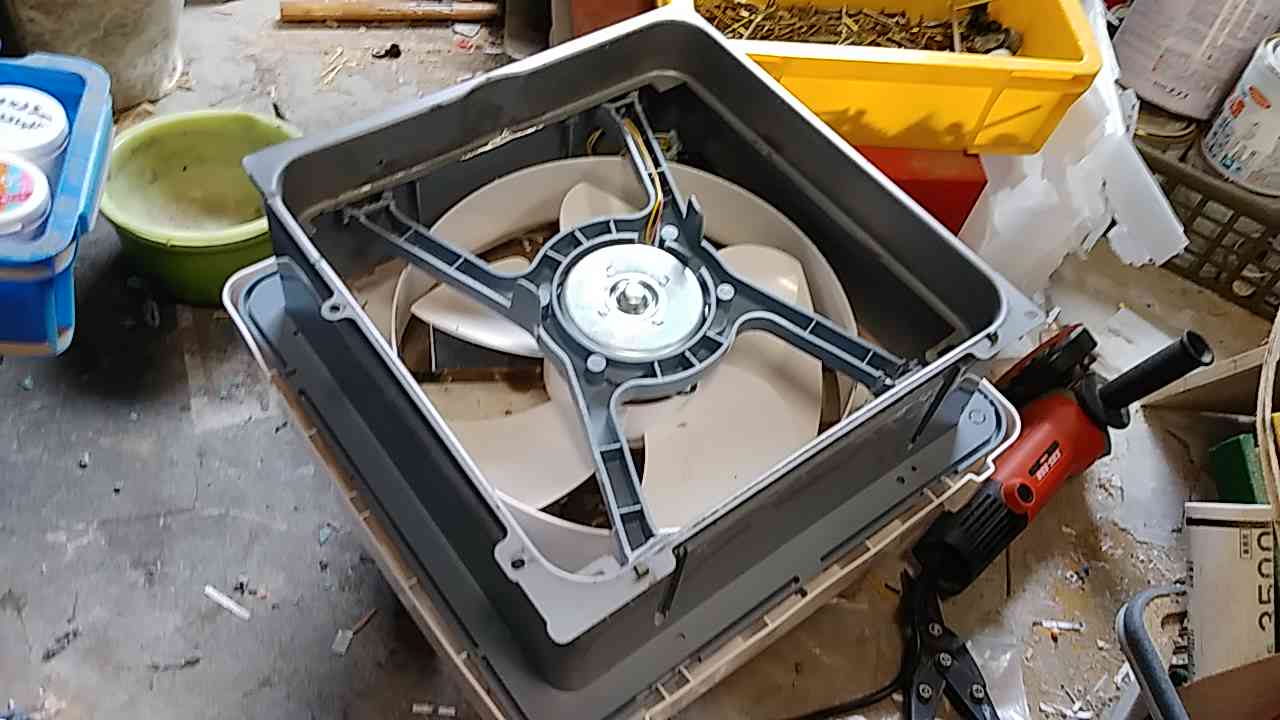

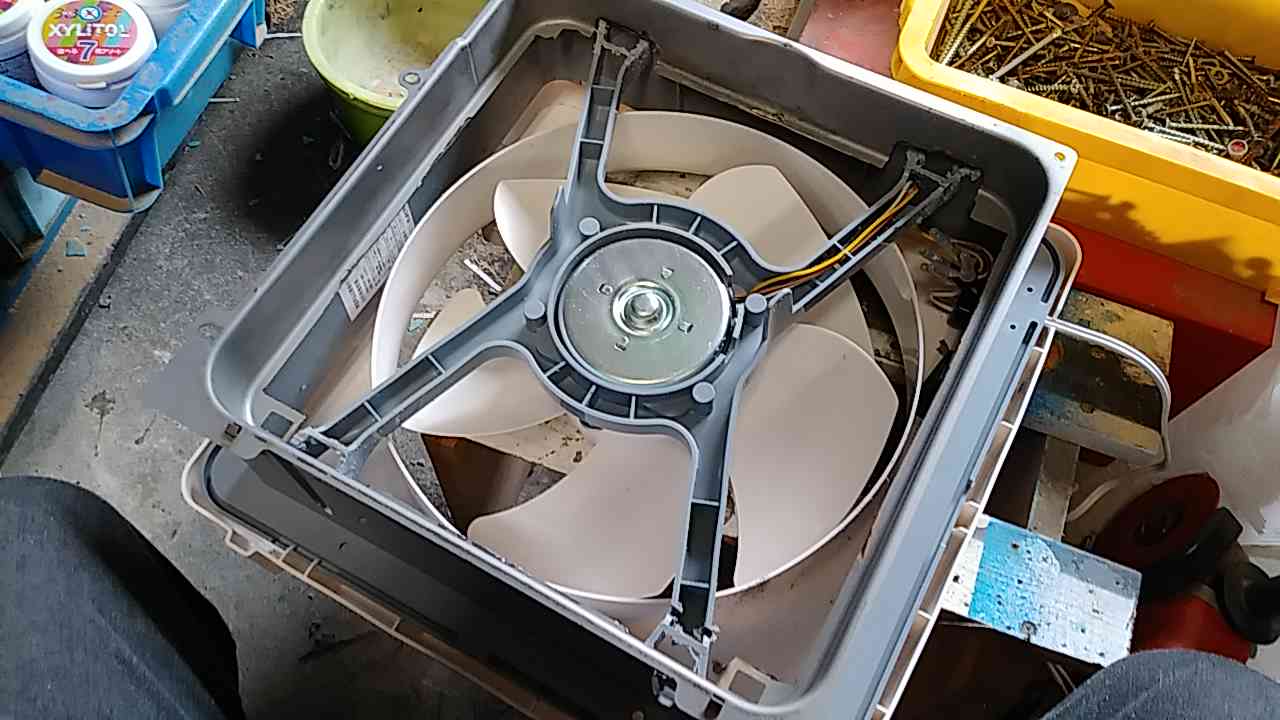

では換気扇の加工です。

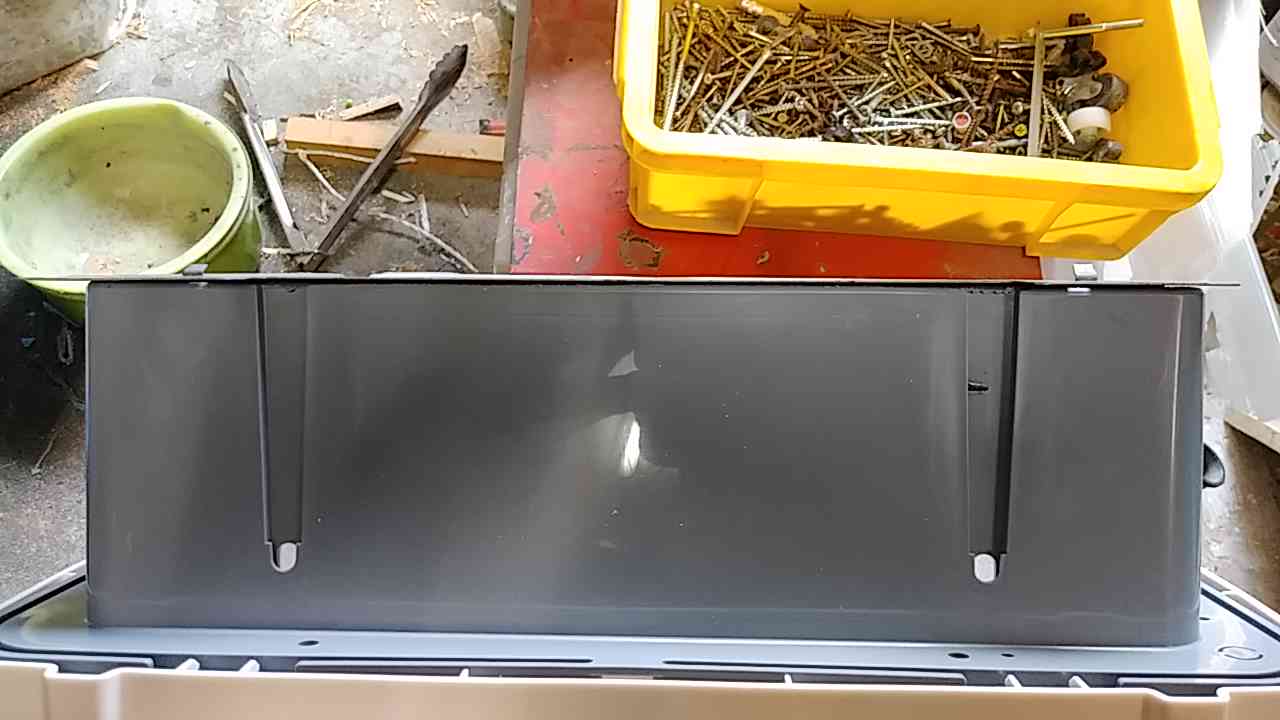

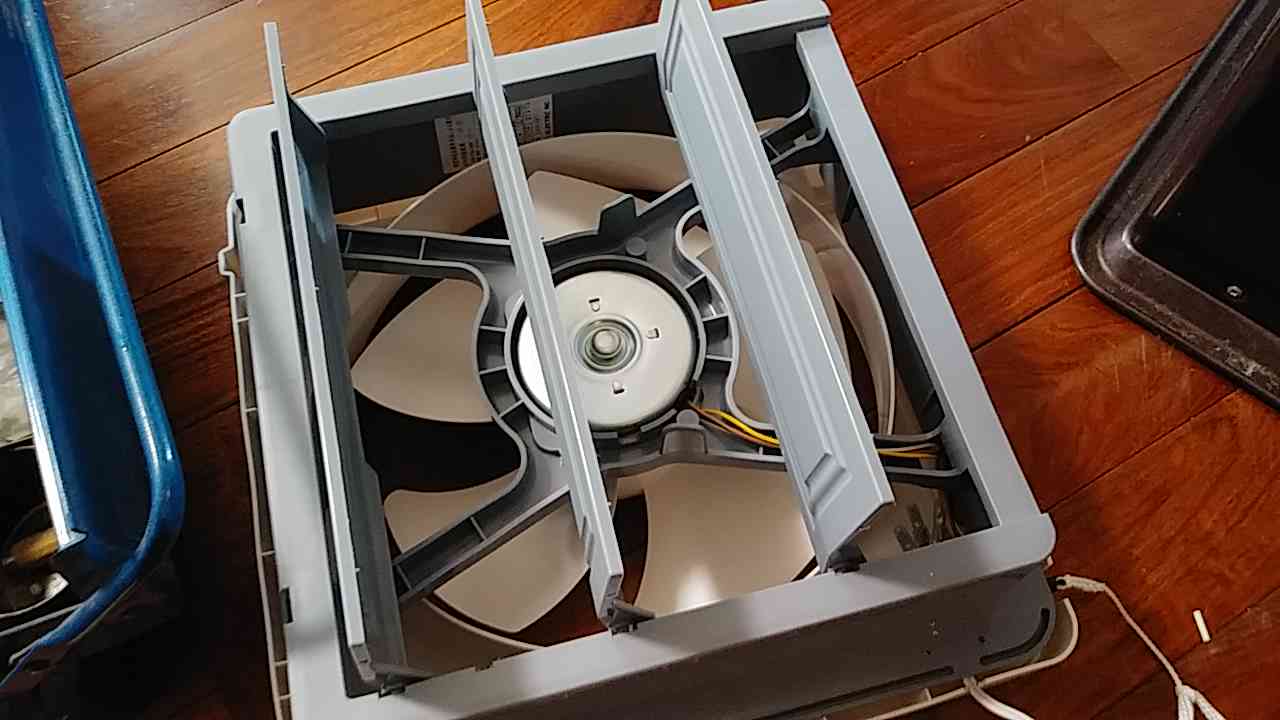

換気扇の裏の羽を取っ払い

可動する部品もはずします。

ここはカットするので何にもいりませんので。

内部パーツ類（スプリングなど）は

新品みたいな感じなので

在庫します。

で

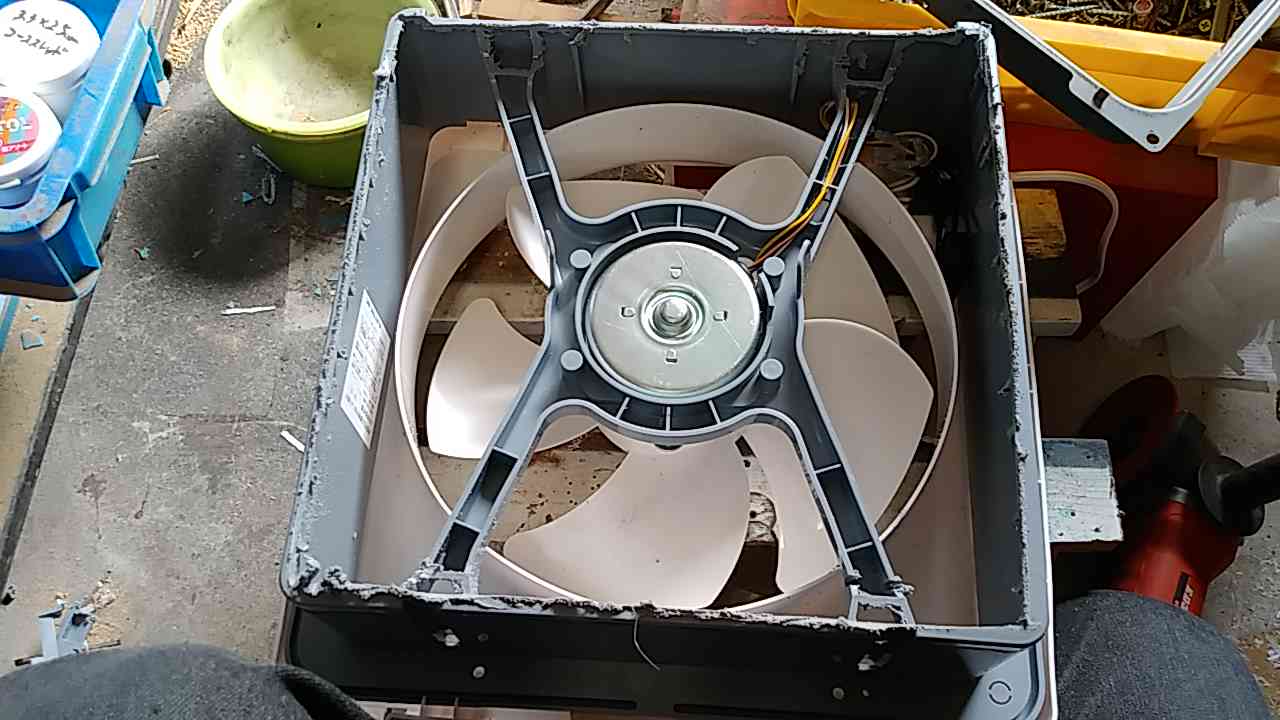

枠いっぱいまでグラインダーでカットしました。

けっこう汚くなってしまった・・・・

まあ　見えるところではないですから。

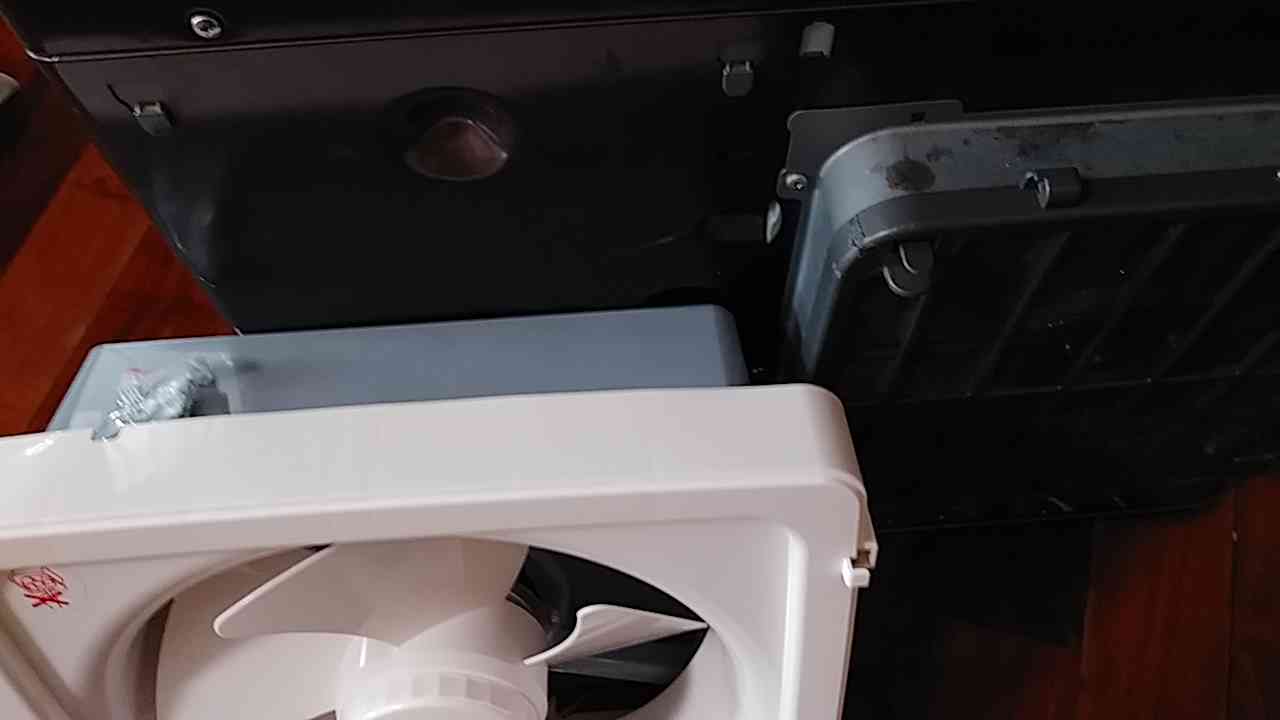

ファンヒーターのカバーを取り付けてみて

当たるところを削っていくと・・・・・

すげ〜〜〜〜〜〜

完璧です！

型取りして設計したのかと思うくらい

どんぴしゃの大きさ。

ただ　このままだとモーターの支柱に接触して

きっちり収まらないので

ファンカバーを支柱を避けるように加工しました。

やばい

完璧だ(・∀・)

信じられないくらいすごいです。

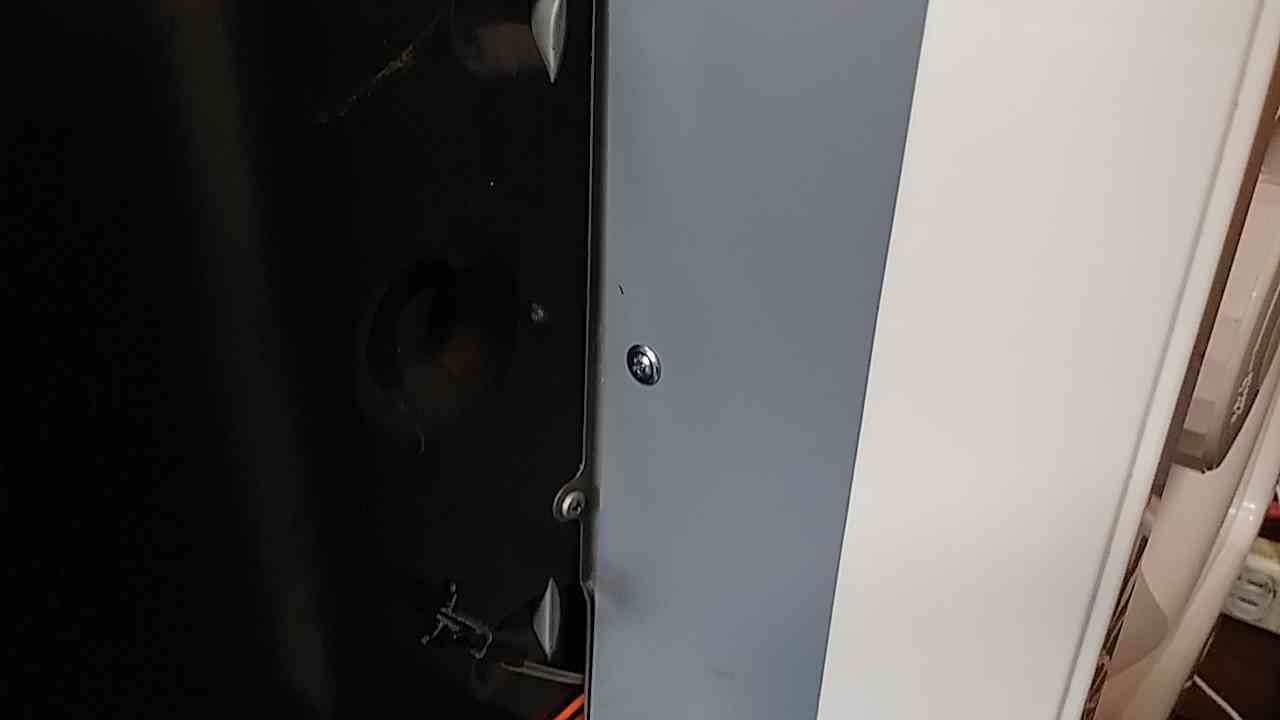

横からみたところですが

上の方に薄く見えるのがファンヒーターのカバー。

完璧に収まっています。

見た目純正みたいですよ。

固定は両サイドから2箇所ビス止めしました。

これで大丈夫でしょう。

ではでは

緊張の取り付けです。

ファンカバーは純正なんで　取り付けは問題なし。

配線もキボシで接続。

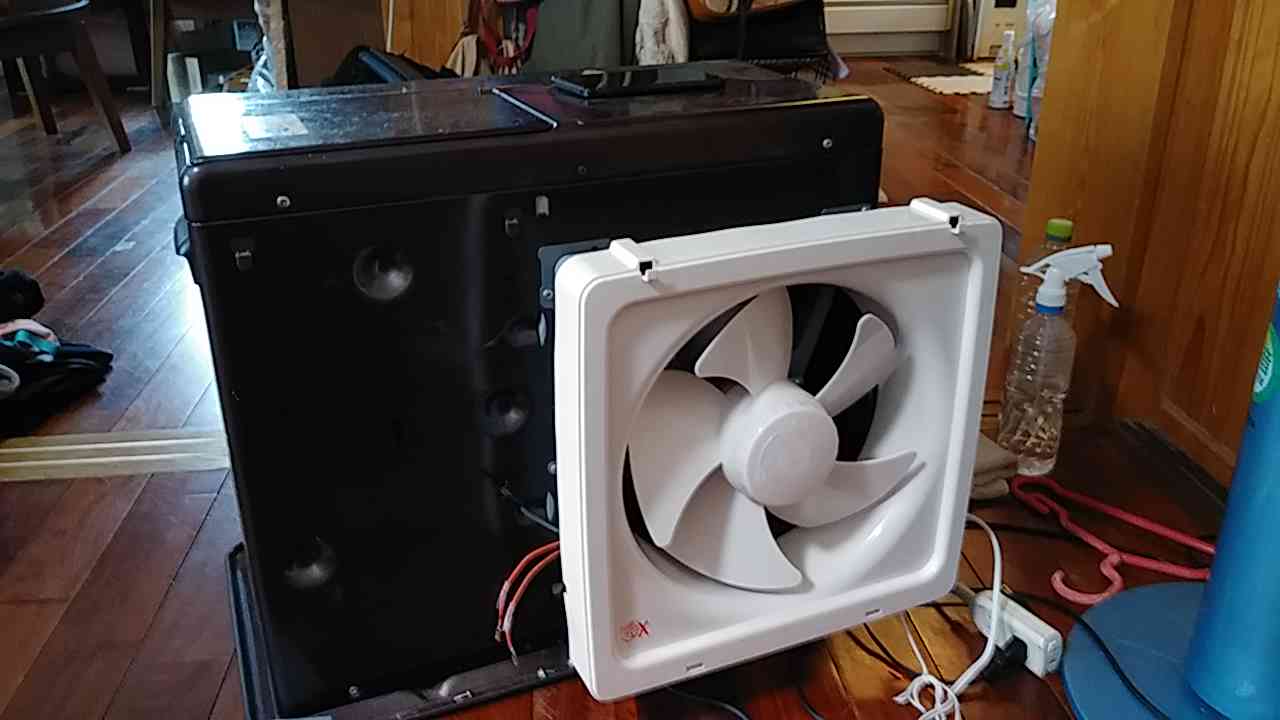

完成です！

う〜〜〜〜ん

これは期待できそうな大きさだ(^_^;)

10㎝くらい奥行きが大きくなりましたが

意外と支障は感じない感じです。

さあ

問題の試運転です。

とりあえず20度設定で運転開始！

おおおおおおおおお

風が来るよ〜〜〜〜〜

やっぱファンの問題だったか〜〜〜〜

ぜんぜん本体も熱くならない。

すばらしいいいいいいいい(^O^)／

しかし　まだです。

フロントカバーをはめると

吹返しで熱を持って　停止するかもしれません。

フロントカバーをもとに戻して再度テスト。

いいいいいいいいいいい！

なんの問題もないです！

最高じゃん！

ただ　少し気になったことも。

換気扇と本体の間に少し間隔が開いているので

そこから漏れた風が　換気扇の枠のところから

吹き出しています。

これはもったいない。

なので

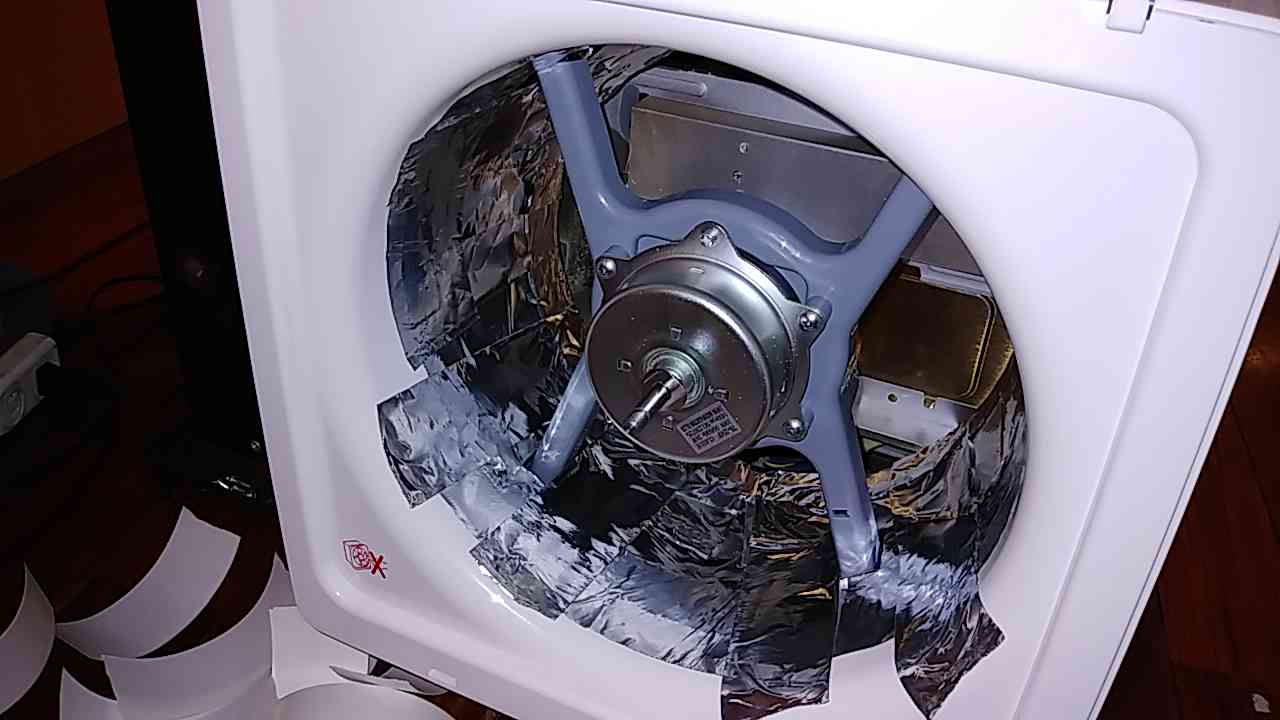

換気扇のファンの周りの丸い形状から

ファンヒーターの背面の丸い穴までを

アルミテープでつないで蓋にしました。

これで効率もアップ。

枠からの風の漏れもなくなりました。

あ

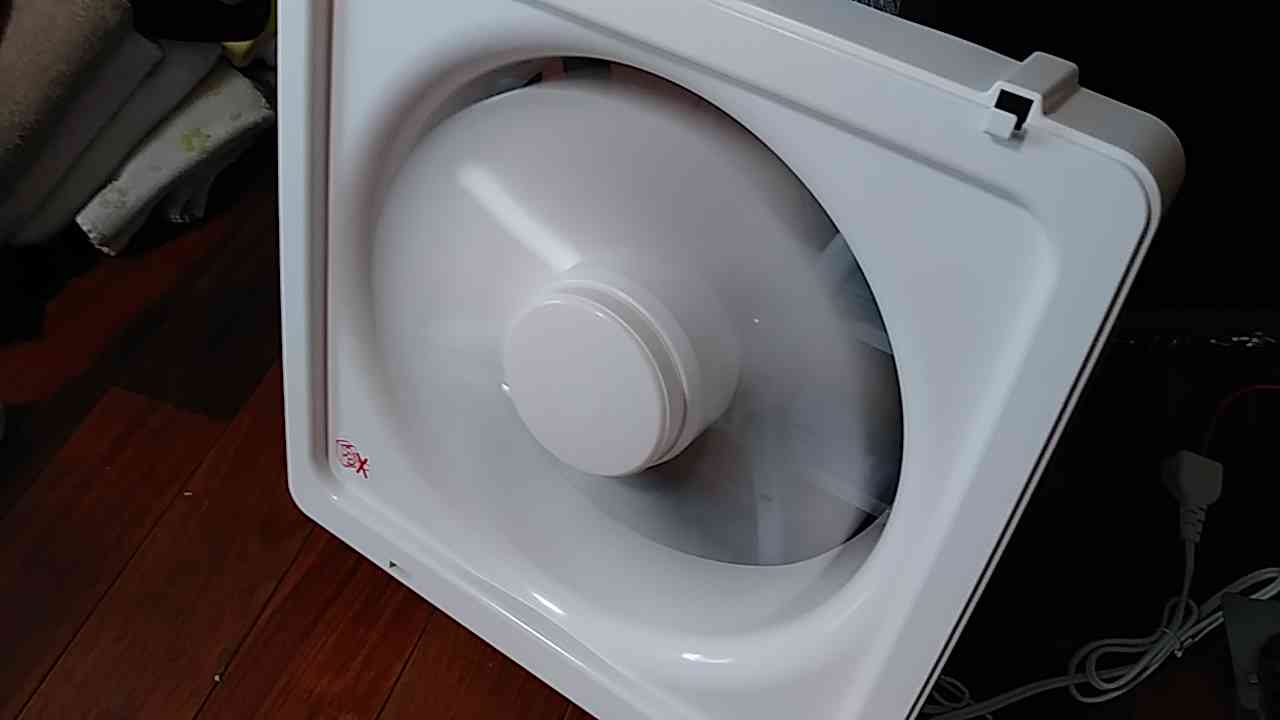

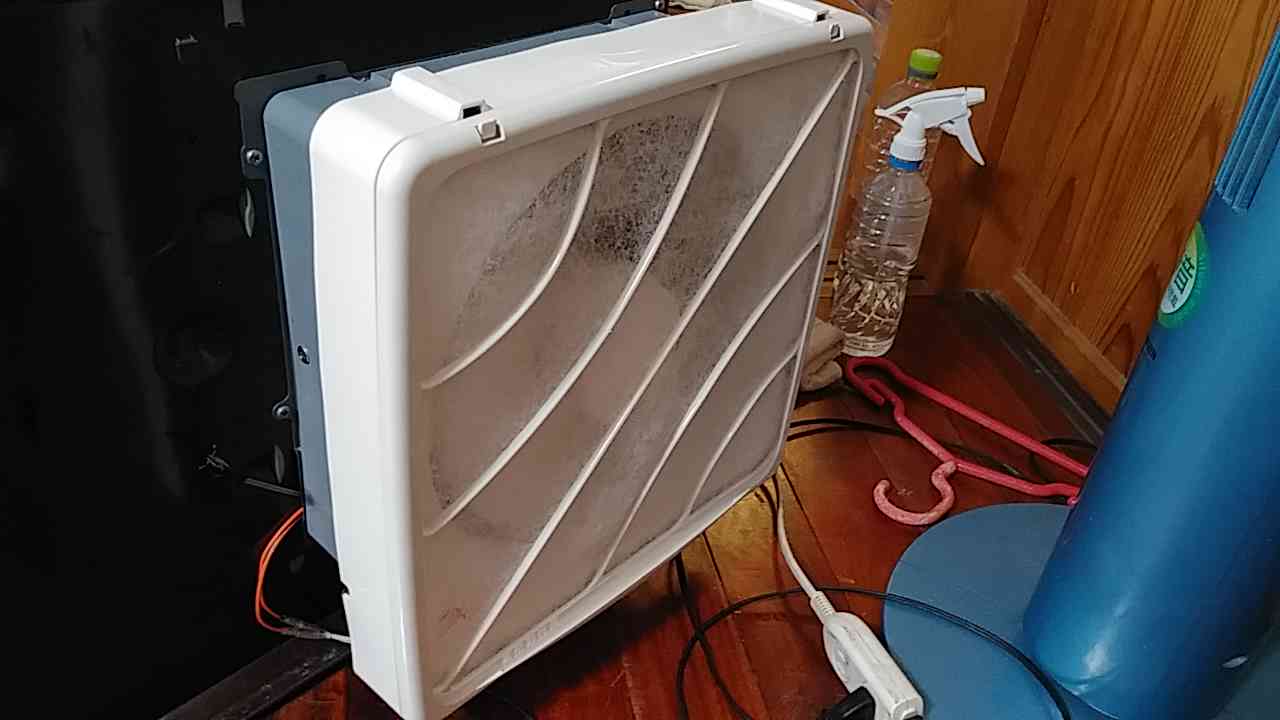

最後に換気扇のフィルターもあったんだった。

もしかしたら　フィルターを付けたらエラーが出るかも。

一般的な換気扇なんでフィルターもダイソーにもあります。

破れたら交換も簡単ですね(・∀・)

最後のテスト。

良好！

24度設定でも停止することがなくなりました。

本体は若干熱を持ちますが　新品のときからこんなもんでした。

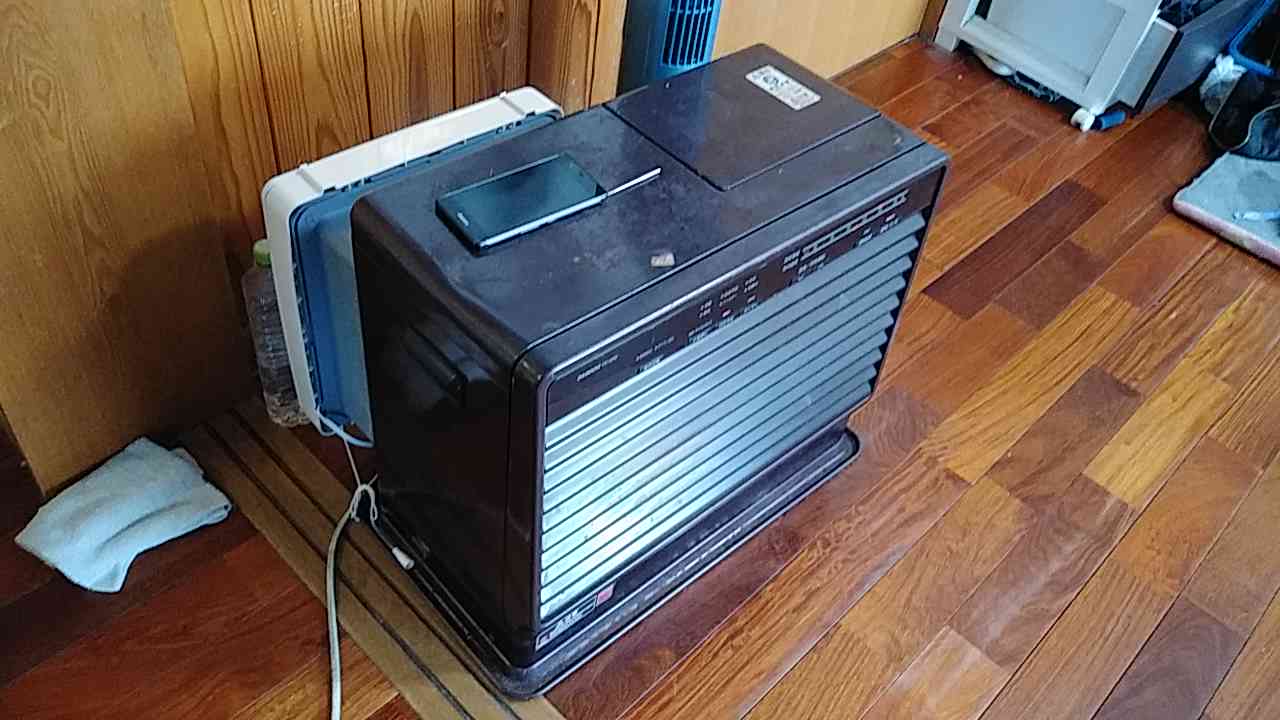

これにて　完全修理完了です！

やりました〜〜〜〜〜

これで10年また使えるでしょう？

木造19畳用なんで　高いので修理できて良かった。
