2024年04月30日

フィット　追加メーター交換

テーマ：フィットに乗ってる人集まれ～♪(984)

カテゴリ：車

ながらく放置されていて　今日思い立って取り付けることにしましたが、ゴミの山を掘り返すことになりました(^_^;)

まあ　放置期間が長かったからね〜〜〜〜

とりあえず見つかってよかった(^_^;)

早速開封しました。

あ〜〜〜〜〜〜〜〜〜

そうだった！

このメーターのフードが一体成型だったから　加工しないといけなかった(^_^;)

すっかり忘れてました。

とりあえず加工からスタート。

私もそれで行こう！

はい

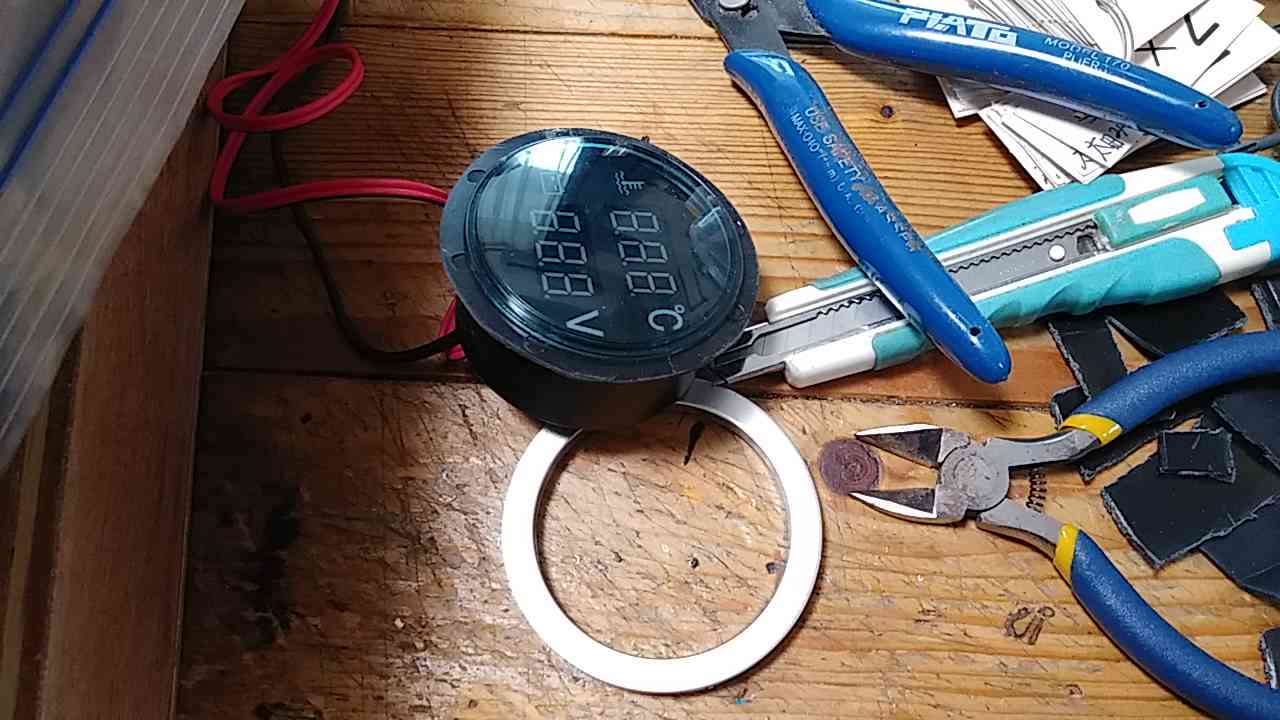

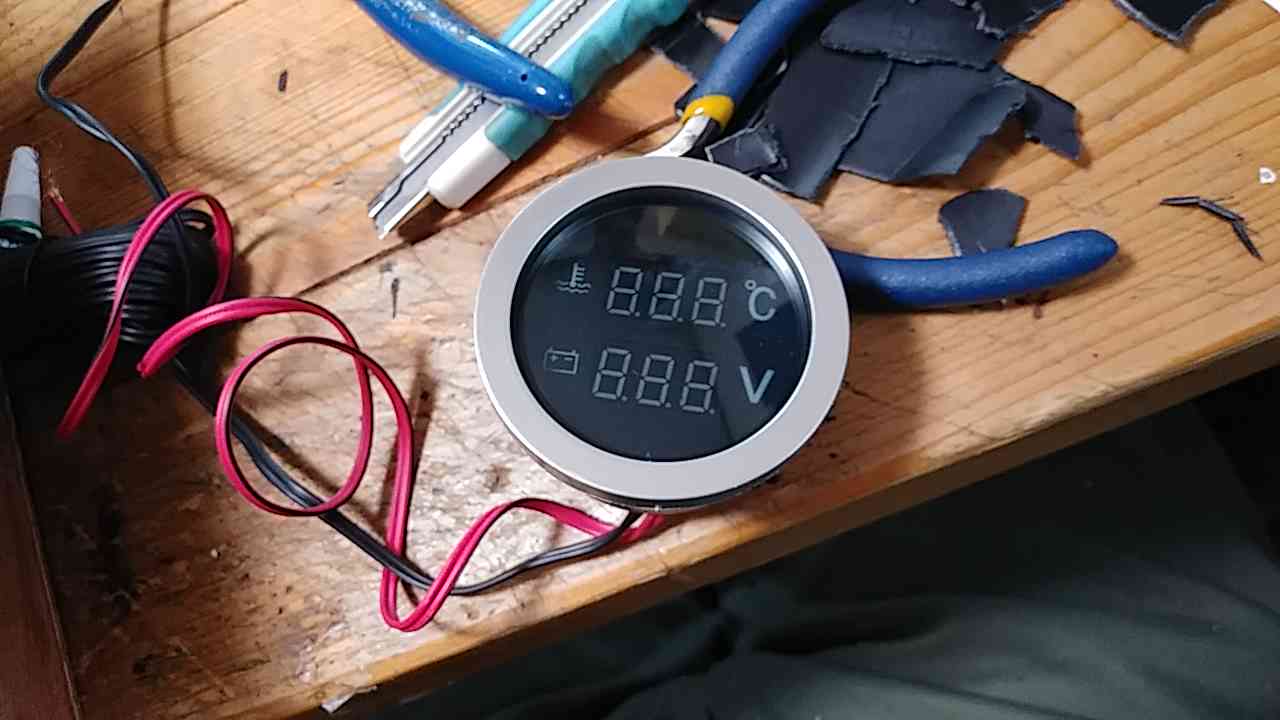

分離完了です。

リングの取り付けなどは　バラすことも考えて瞬着の点付けにしました。

はい完了です。

取り付ける前から躓いてますが　大丈夫かな・・・・・

では取り付けていきましょう！

まずはサイズ計測。

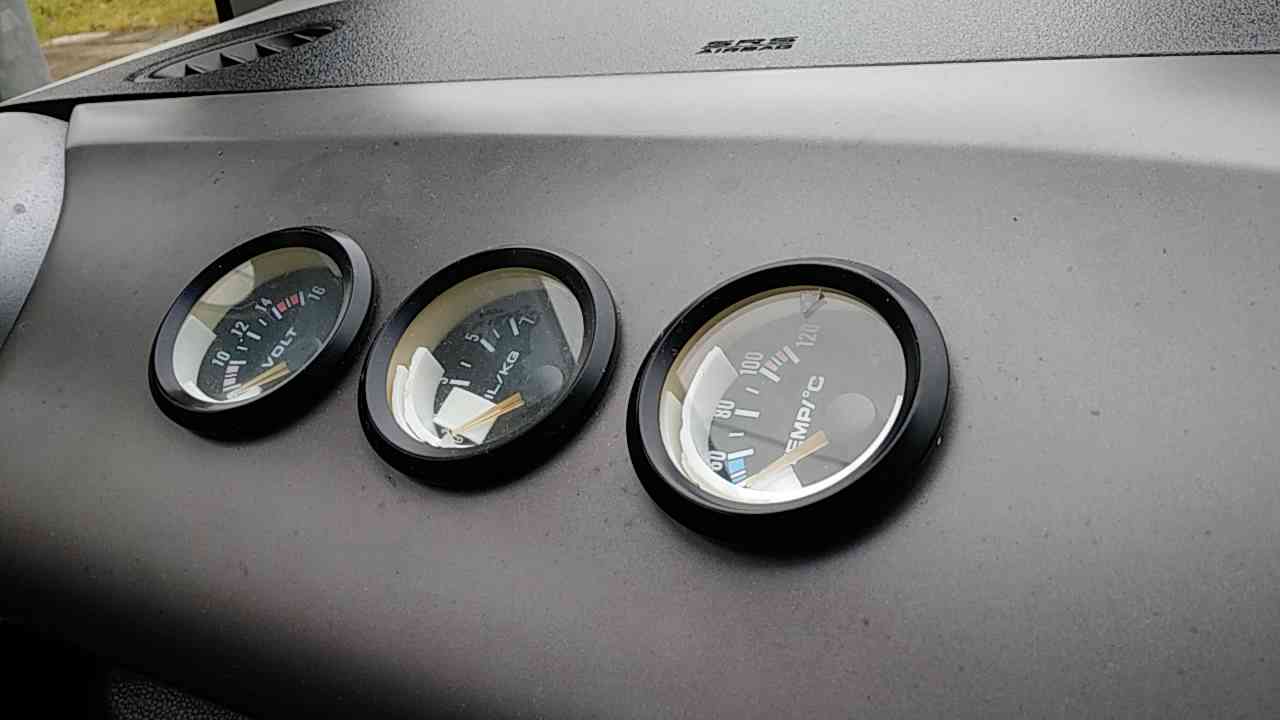

これまで付いていた　３連メーターは各５２パイです。

で

今回取り付けるメータは・・・・・・

裏の細いところで５２パイあります。

そう

発注間違えて　６２パイを買ったのですよ〜〜〜〜

もったいないから使うことにしたんですが　前途多難です(^_^;)

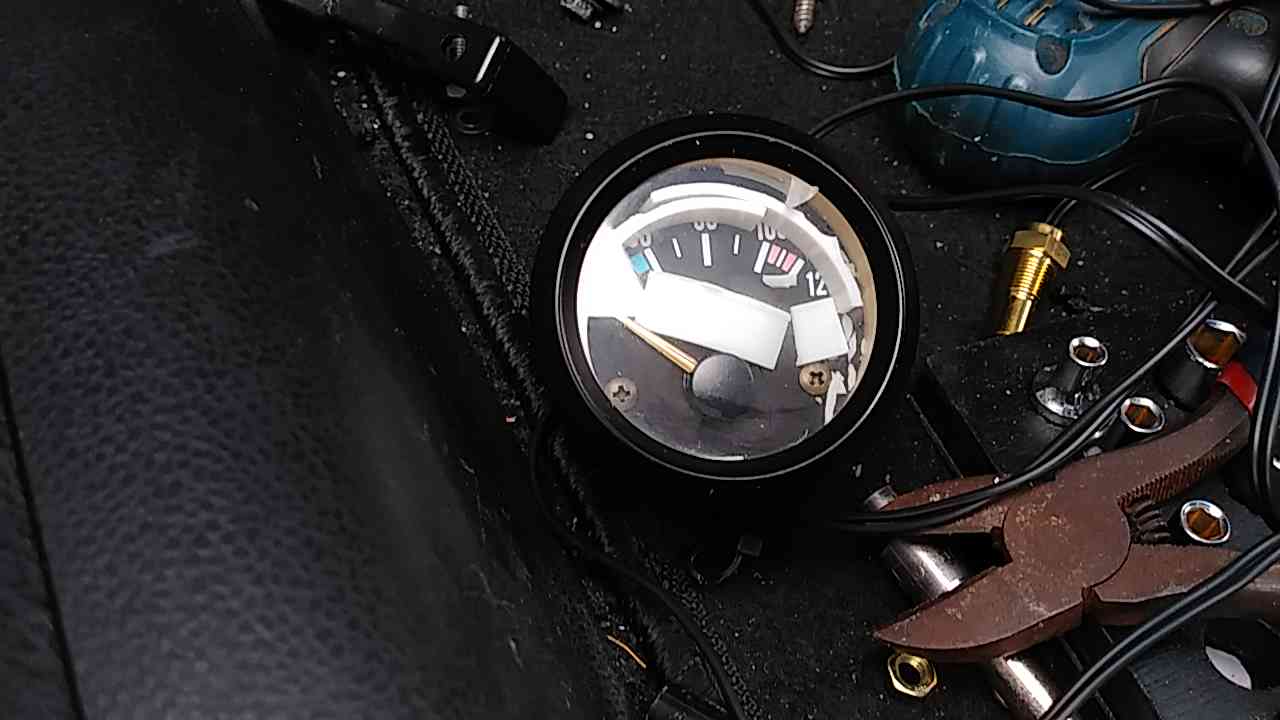

とりあえず今付いている水温計を取り外しました。

運転席からはあまり見えませんでしたから・・・・

もっと早く交換したほうがよかったですね〜〜〜〜

今回は　写真のように角度を付ける予定。

前回はとりあえずメーターを付けたかったのです。

今回は　少し見やすくするために取り付け方を変更します。

しかし

メーターパネルを作る暇がないので　適当な取り付けでいきます。

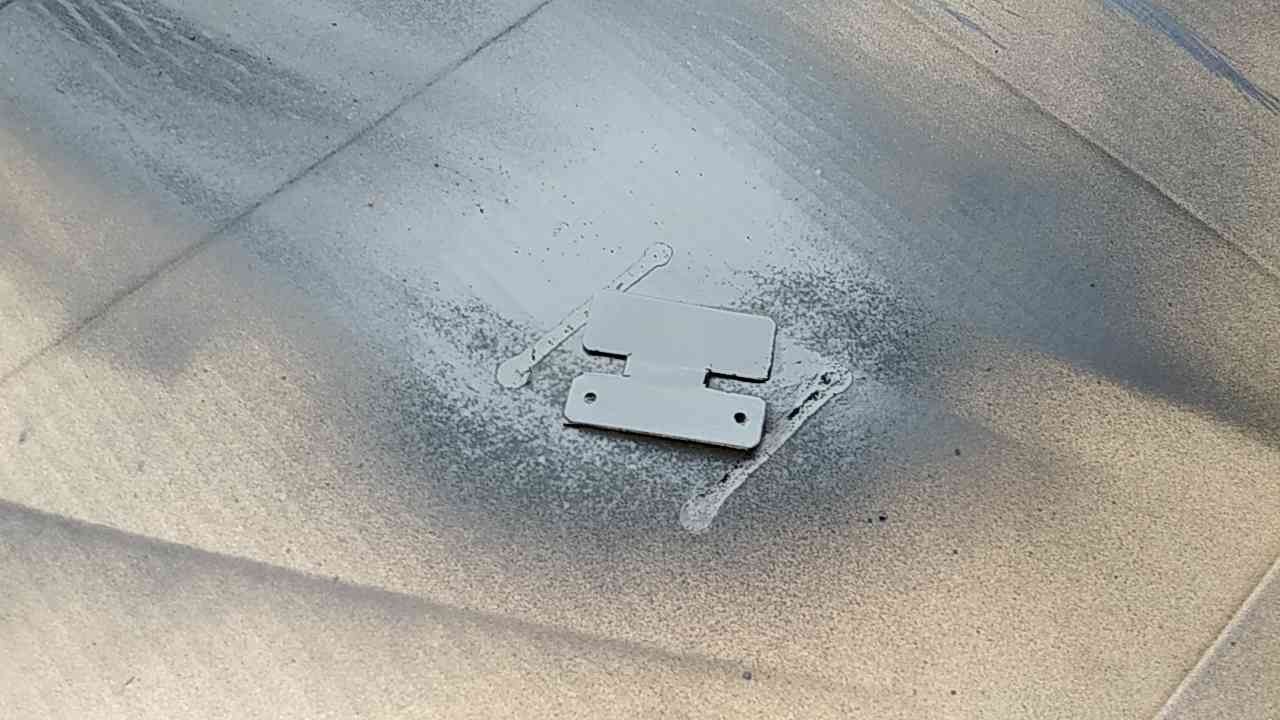

アルミ板を切り出して塗装します。

超昔の　追加メーター取り付けステーを自作するやり方を　まさかまたやることになるとは思ってませんでした(^_^;)

で

乾燥後　取り付けます。

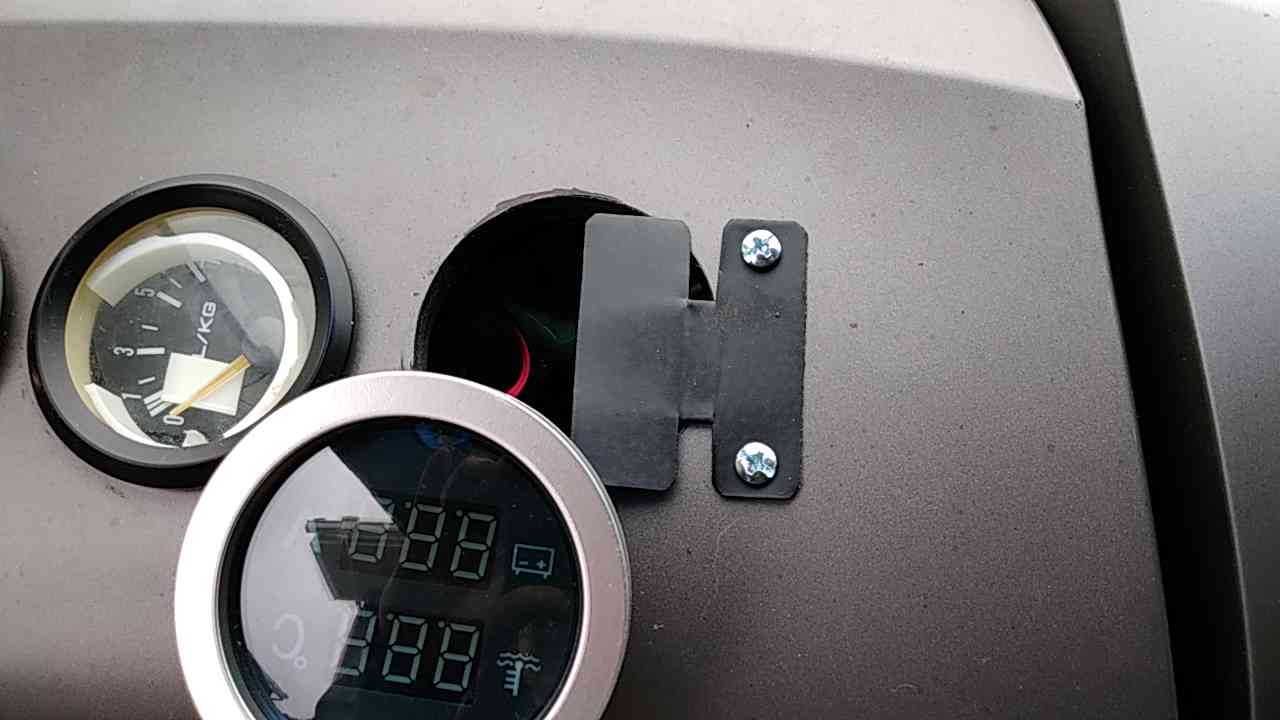

こんな感じでオーケー。

はみ出したところを曲げて　メーターにタイラップで挟んで固定します。

昔はホースバンドでやってましたが　仲間からも好評でしたよ(・∀・)

で

古い配線を取り外すのと一緒に　新しい配線を送り込んで交換しました。

古い配線は　使い回しの配線なんで断線なども気になっていましたので、今回はキット付属の配線に交換しました。

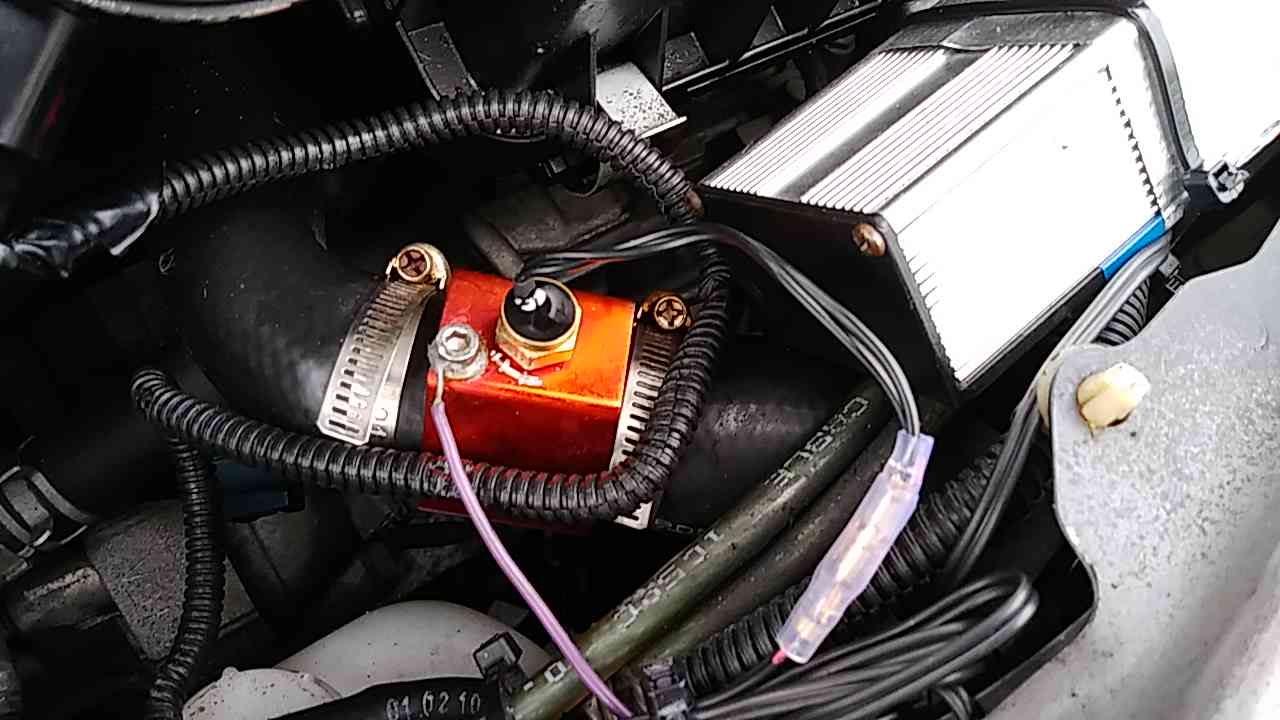

そのままセンサー交換です。

これは古いセンサー。

抜いたら錆びまくってた(^_^;)

これを綺麗にするだけでも使えるものになりそうですが・・・・・

もう良いでしょう。

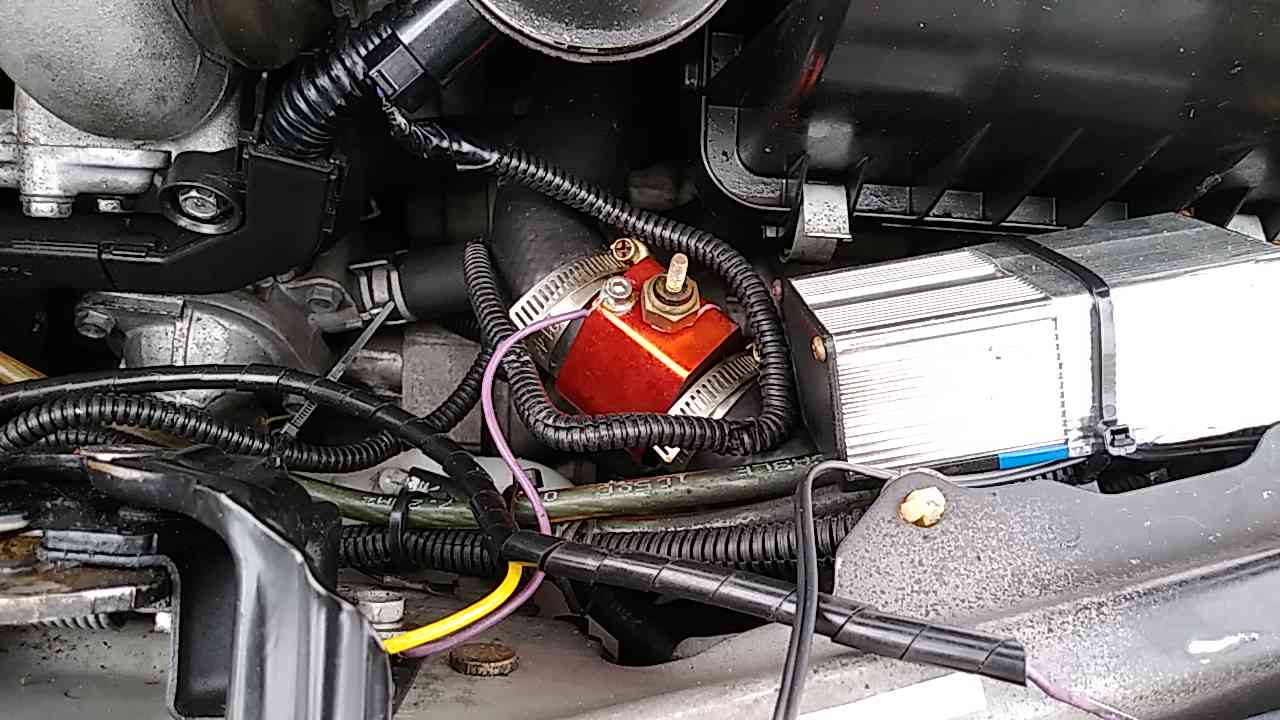

新品に交換しました。

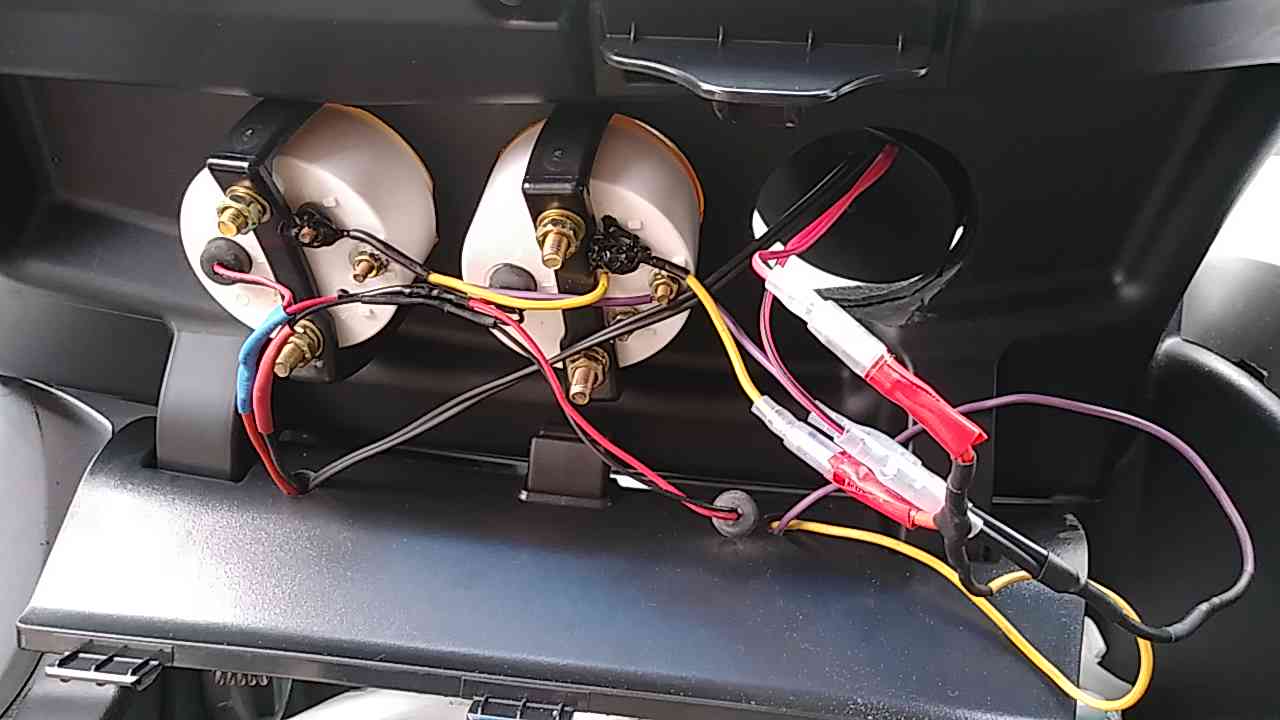

あとは配線関係。

前のメータは　連結配線にして　ワッシャーで結線してたんですが、こんなときにはバラせなくて困りますね(^_^;)

とりあえず　水温関係だけカットして　分岐させつないでいきました。

一つ良かったことは　今回からアナログでなくデジタルにしたので　バックライトがいらないことですかね。

とりあえず完成です！

ごちゃごちゃなんで　タイラップで固定しました。

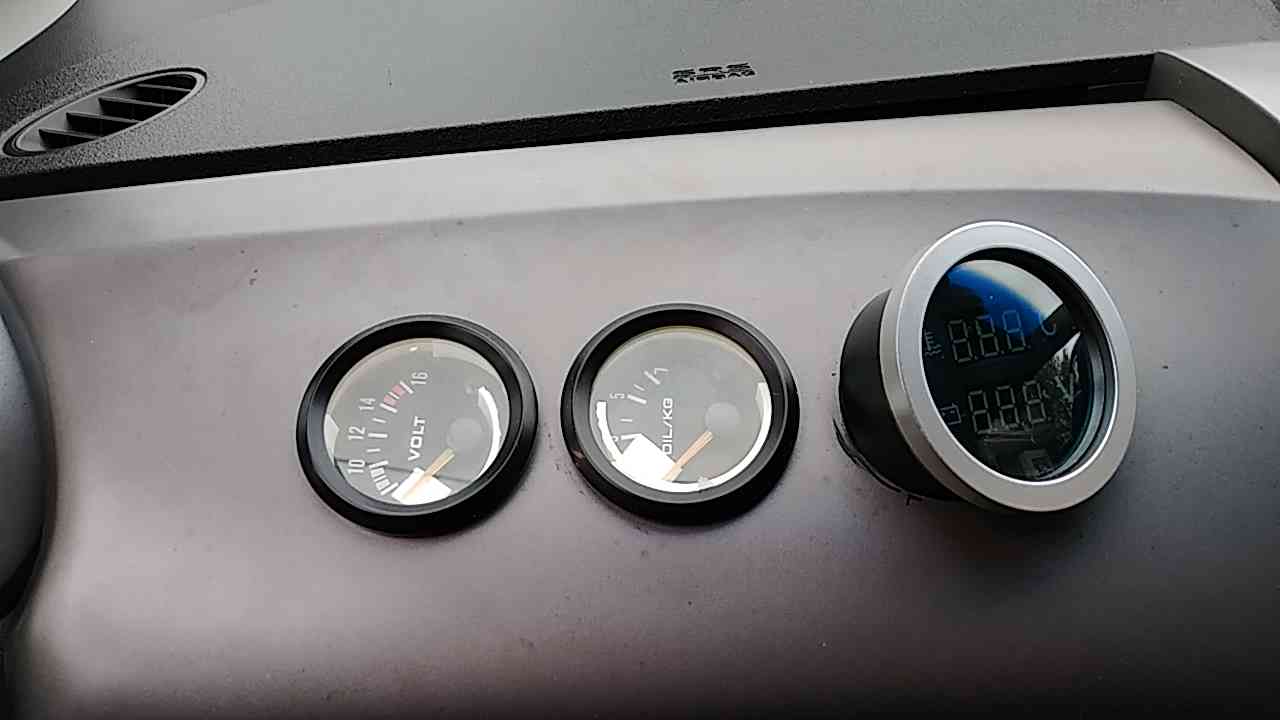

ではでは完成写真です！

こんな感じ〜〜〜〜〜〜

なかなか良いですね〜〜〜〜

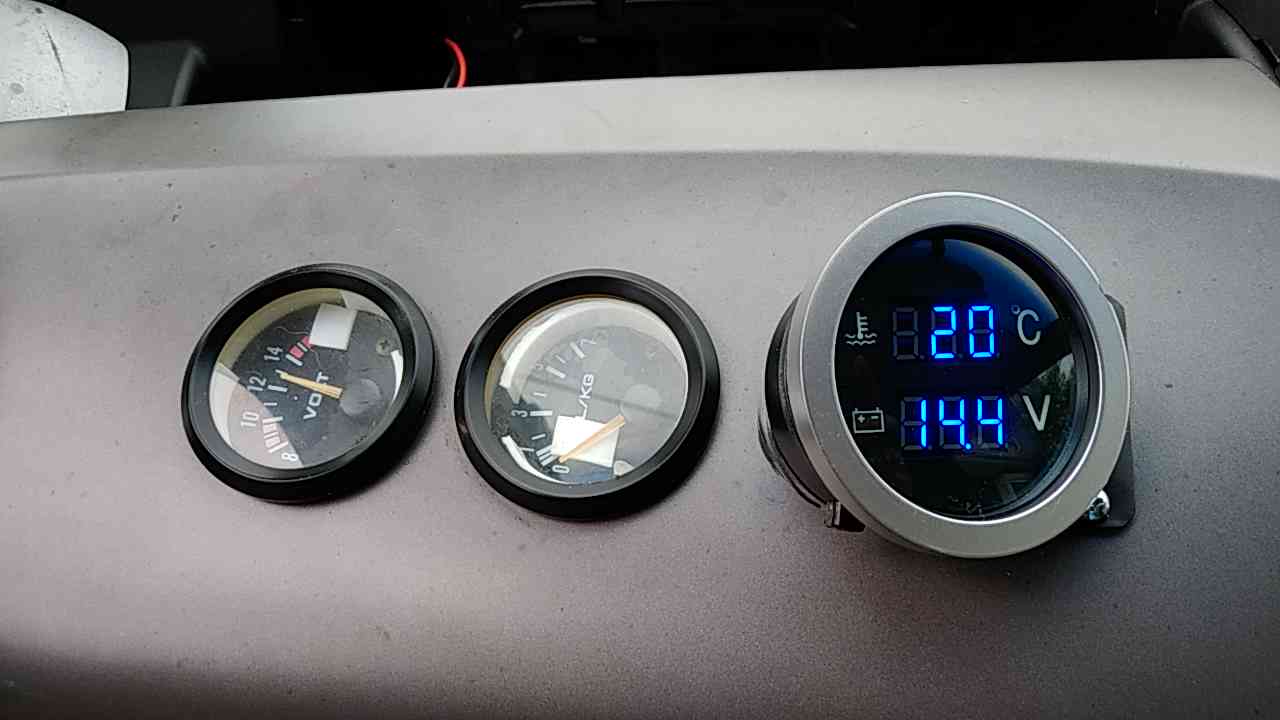

ちなみに　水温と電圧と表示されます。

最近　燃費重視なので電圧は大事なんです(^_^;)

その電圧計も　おかしくなっていますが。

今回　一つで２個分の交換ができたということで。

でも　穴が開いてるのも嫌なんで油圧と油温を追加する予定です。

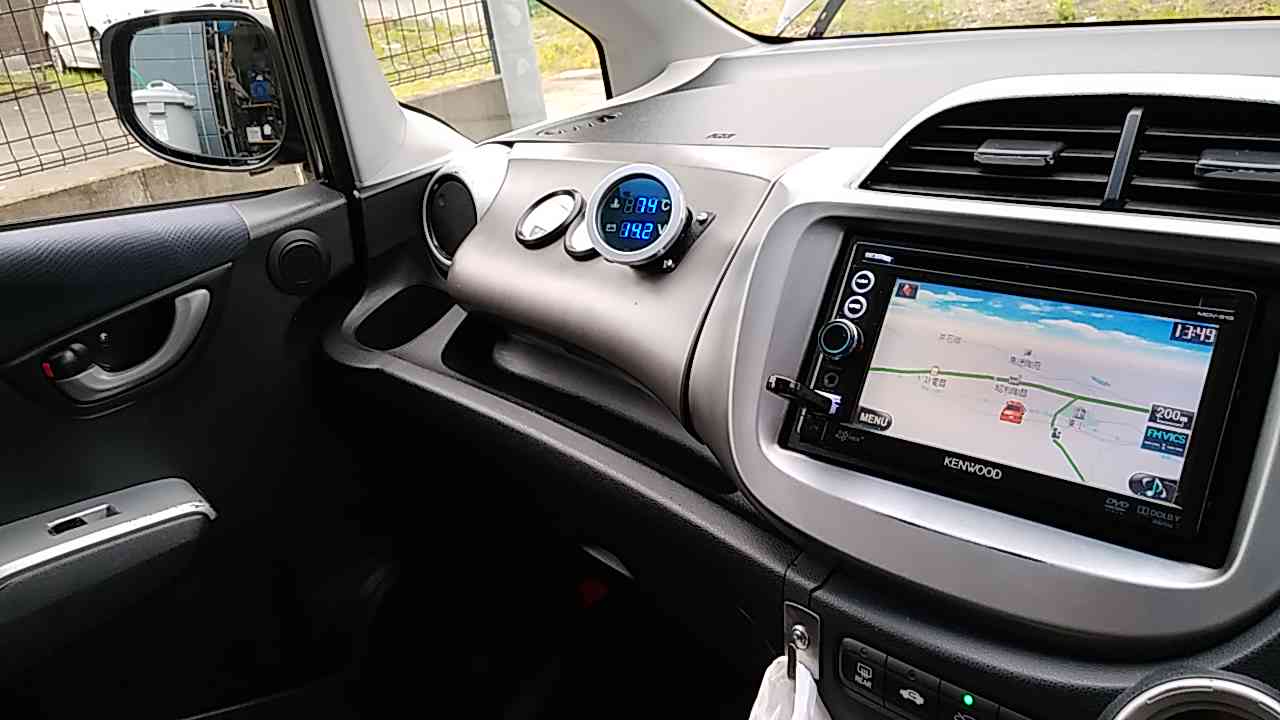

運転席からみてもこんな感じで。

超見やすいですよ〜〜〜〜〜

老眼もひどくなってきたんで　表示がデカイのは助かります。

一応　エンジンをかけて放置して動作チェックしました。

センサー部からも水漏れなし。

９５度でメーターが点滅し　警告状態になるようです。

で

ファンが動作して９２度くらいに落ち着く感じ。

わかりやすくていいですね〜〜〜〜

ちゃんと動作して一安心。

１３００円位だったんで心配してました。

さてさて　これでとりあえずひと作業終わった〜〜〜〜
