格安中華部品の続きですが
Arudoino Leonardの安いもので遊んでいたのですが
少し不具合が・・・
こんな感じで実装されていて
左上にジャンパーのランドが存在します

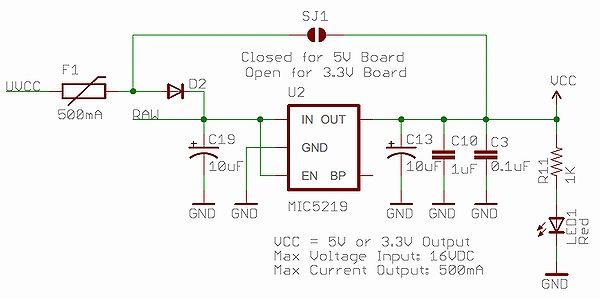

図面を見るとこんな感じ
入力と出力を短絡して電源のバイパスをしています

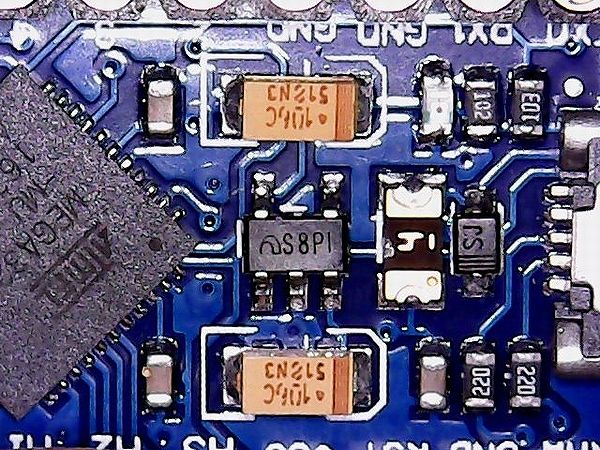

実際の写真は
こんな感じで図面と違う型番の部品がついています
ここに３．３VのLCDを繋ごうとしたのですが先にテスターで当たって正解でした
2枚購入していたのでもう1枚も確認しましたがボツでした
あぁ～ 粗悪品かぁ～と思い落胆していたのですが
よく見ると回路図がおかしくないですか？
このような回路を組むときは出力側に逆流防止のダイオードを付けるか
出力そのものをスイッチで切り替えますよね～
この回路だとレギュレーターの出力にダイレクトに５Vが流れ込みます
素人考えですがこれで壊れたのかなぁ～
正常なものが一つあればよいのですが2個とも５Vを掛けてしまったので
アウト～～ ですね(・∀・)
Arudoino Leonardの安いもので遊んでいたのですが
少し不具合が・・・
こんな感じで実装されていて
左上にジャンパーのランドが存在します
図面を見るとこんな感じ
入力と出力を短絡して電源のバイパスをしています
実際の写真は
こんな感じで図面と違う型番の部品がついています
ここに３．３VのLCDを繋ごうとしたのですが先にテスターで当たって正解でした
2枚購入していたのでもう1枚も確認しましたがボツでした
あぁ～ 粗悪品かぁ～と思い落胆していたのですが
よく見ると回路図がおかしくないですか？
このような回路を組むときは出力側に逆流防止のダイオードを付けるか
出力そのものをスイッチで切り替えますよね～
この回路だとレギュレーターの出力にダイレクトに５Vが流れ込みます
素人考えですがこれで壊れたのかなぁ～
正常なものが一つあればよいのですが2個とも５Vを掛けてしまったので
アウト～～ ですね(・∀・)
