2023.08.11
テーマ： オーディオ機器について(4037)
カテゴリ： 試作スピーカー
ボイスプレートの直流インピーダンスは0.1〜1.6Ωと低いので、定電流アンプでないと駆動は難しい。定電圧アンプだと焼損してしまう可能性が高い。
ブラットハラーやリボンスピーカーの様に出力トランスを使う手もあるが。
各部の定電流源に使用する2SK117BLからIDSS:6.0mA程度を選別したところ。

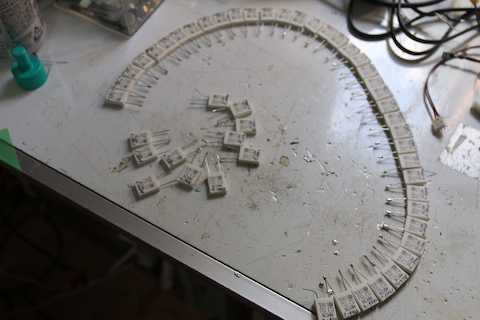

出力電流を検知する抵抗の選別風景。50個の0.1Ωを直列に繋いで10Vを掛けて、各抵抗の両端の電圧が近いものでペアを組む。出力の負荷抵抗の1/10以下が望ましいので、10パラ〜5パラ程度を見込んでいる。

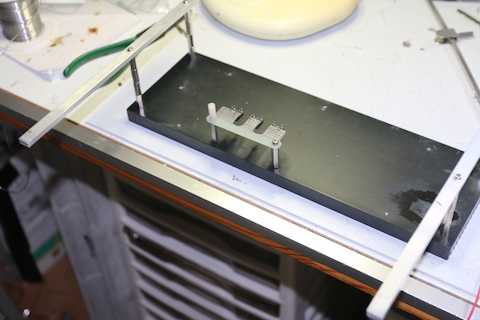

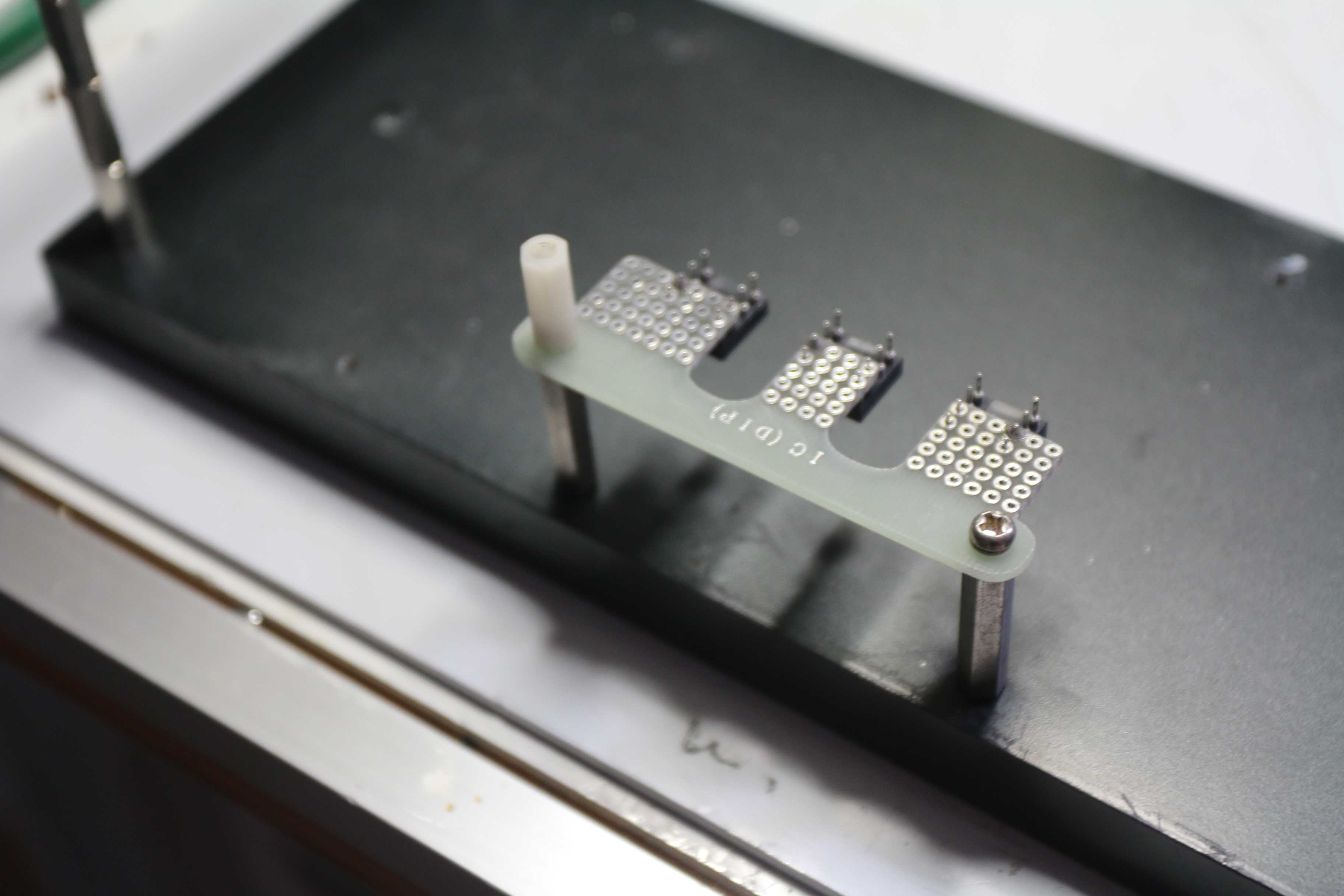

基盤を放熱器に六角スペーサーで取り付けてみた。
定電流アンプは20年ぶりに作る。構造が複雑なので配線ミスが心配ｗ
ブラットハラーやリボンスピーカーの様に出力トランスを使う手もあるが。
各部の定電流源に使用する2SK117BLからIDSS:6.0mA程度を選別したところ。
出力電流を検知する抵抗の選別風景。50個の0.1Ωを直列に繋いで10Vを掛けて、各抵抗の両端の電圧が近いものでペアを組む。出力の負荷抵抗の1/10以下が望ましいので、10パラ〜5パラ程度を見込んでいる。
基盤を放熱器に六角スペーサーで取り付けてみた。
定電流アンプは20年ぶりに作る。構造が複雑なので配線ミスが心配ｗ
