注文があり塩化セシウムCsClの結晶構造模型ー斜め切りを作っています。
体心立方系の模型を生徒に説明するときに、1:√2:√3の関係を生徒に理解させるのは2次元の絵だけでは意外に難しい。
模型を手にとって考えるとよく理解してくれます。



在庫のものはCs=青、Cl=緑で作りましたが、今回はCs=白、Cl=パステル黄緑にしました。
こちらの方が美味しそうでかわいい感じです。

次のように作っています。
塩化セシウムCsCl斜め切りの詳しい作り方 →<フリーページ>結晶構造模型の作り方(ブログ左列)
①イオン半径の比を考えてセシウムイオン7.5cm、塩化物イオン6cm発泡スチロール球を用意します。
②スチロールカッターで7.5cm球を1/2、6cm球を1/8(2つ)、1/16(4つ)に切ります。

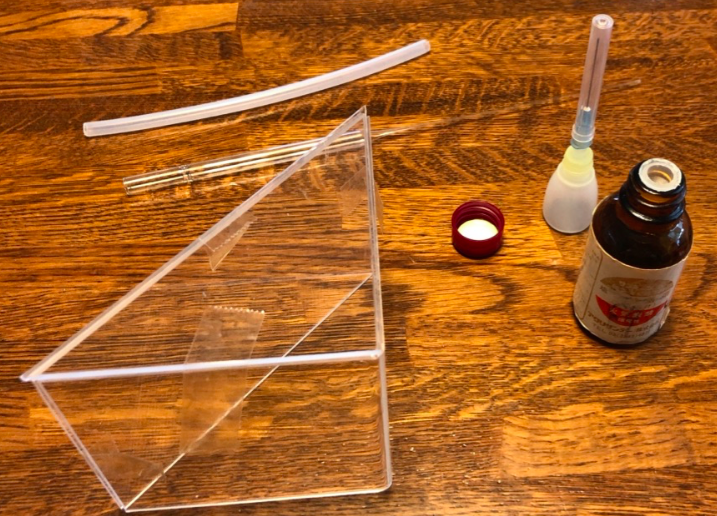

④2mm厚のアクリル板をカットして、接着剤(ジクロロメタンCH2Cl2)を流し込んで接着します。


これまで、接着剤添付の注入ボトルを使っていたのですが、内圧で接着剤がピューっと出てアクリル板についたり、出し過ぎて発泡スチロールを溶かしたりして困っていました。
そこで、ガラス管を引き延ばしたキャピラリーまたはパスツールピペットにとって流し込むようにしました。
接着剤の量を少量ずつコントロールしながら流し込めるので、細かい接着にはとても良い道具になりました。

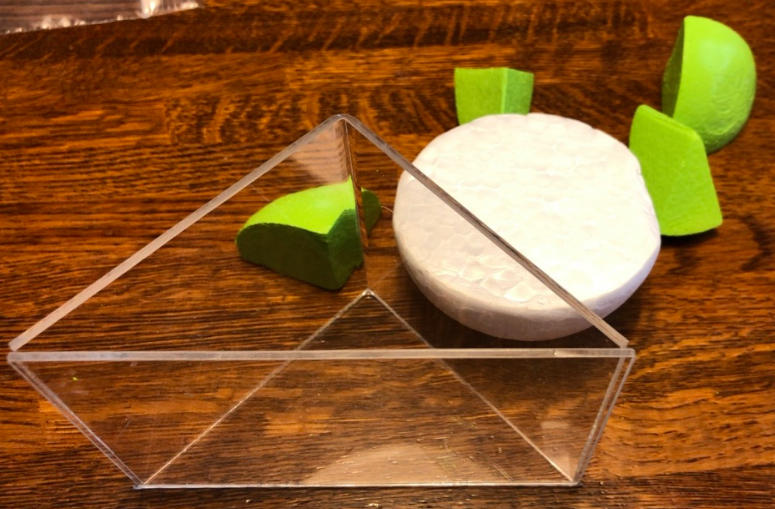

三角のアクリル板1枚を残して三角の箱ができました。

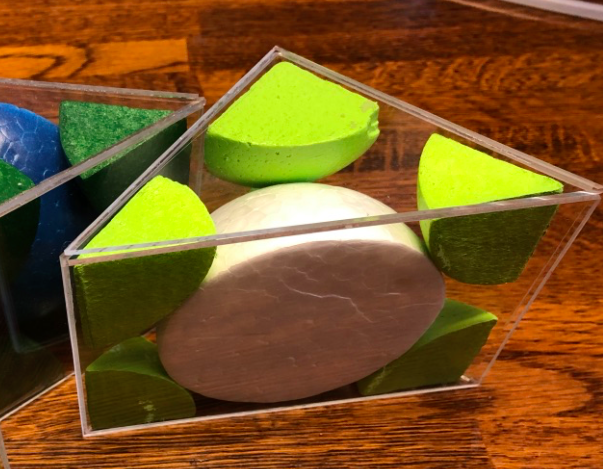

⑤塗装した発泡スチロール球を詰め込みます。正確にカットするのは難しいので、力を入れて詰め込むことになります。


結晶模型製作ではいちばん難しい、やりがいのあるものです。
