2019.09.13
XML
カテゴリ: ものづくり
これまで苦労してきたアクリル板加工が正確に美しくできるようになりました。
すでに レーザー加工機HAJIME CL1+でアクリル板加工 →2019/9/6ブログ
で結晶模型アクリルケースを作りました。
今回は、学生科学賞出展用に90cmx180cmのパネル3枚を組み立てる支持具を作ります。

出展に際しては、90x180cm発泡スチロール板3枚に研究概要をまとめます。
地区展ではこれをもとにポスターセッションを行いますが、3枚のパネルをコの字型に止めて展示します。
その発泡スチロール板を挟んで固定する支持具8つをレーザーでカットし、熱で折り曲げ、蝶番を接着して4つの支持具ができます。
蝶番のおかげて自由に角度調整ができます。

写真でご覧の通りとても綺麗です。
アクリル板の厚みは3mmでしっかりパネルをホールドしてくれます。

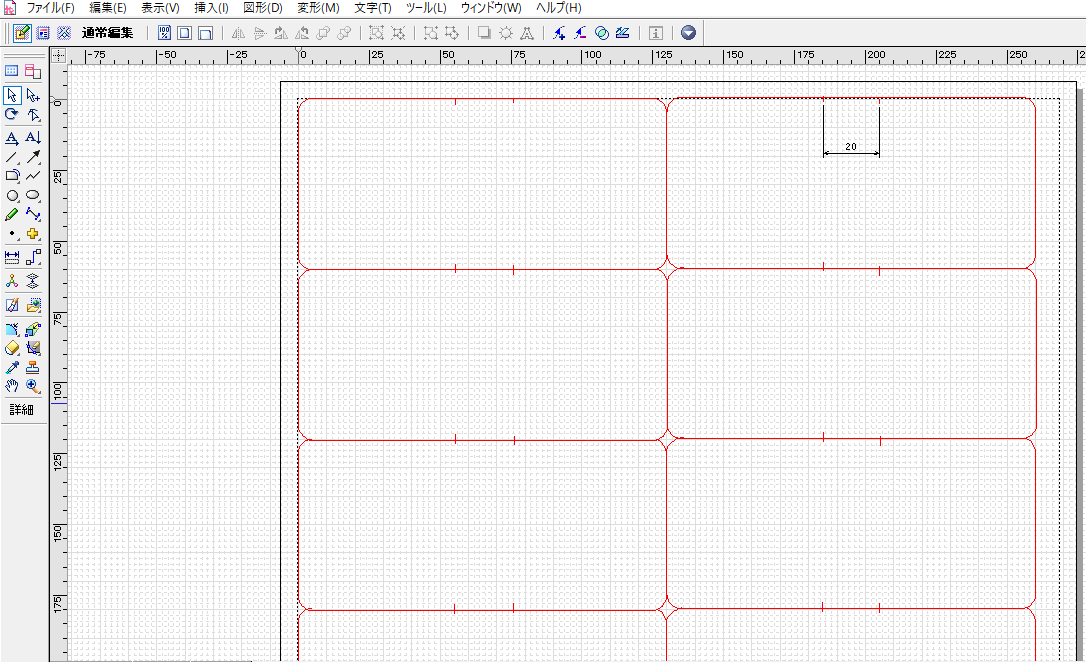

上図はドローソフト「花子」の原図です。古いソフトですが出力寸法もしっかり設定できます。
これを***.svgで出力し、レーザー加工機のコントロールソフト「HARUKA」に送り、カットしました。
