これまで生徒に観察させ、考察できる金属結晶模型を作ってきました。
面心立方格子、体心立方格子はすでに百均「ダイソー」で手に入れた立方体ケースで量産しましたが、
六角柱のこの模型はケースが手に入らずアクリル板をカットして作らなければなりません。
今年、レーザー加工機が使えるようになりましたので2mm厚のアクリル板をカットして作り上げることができました。

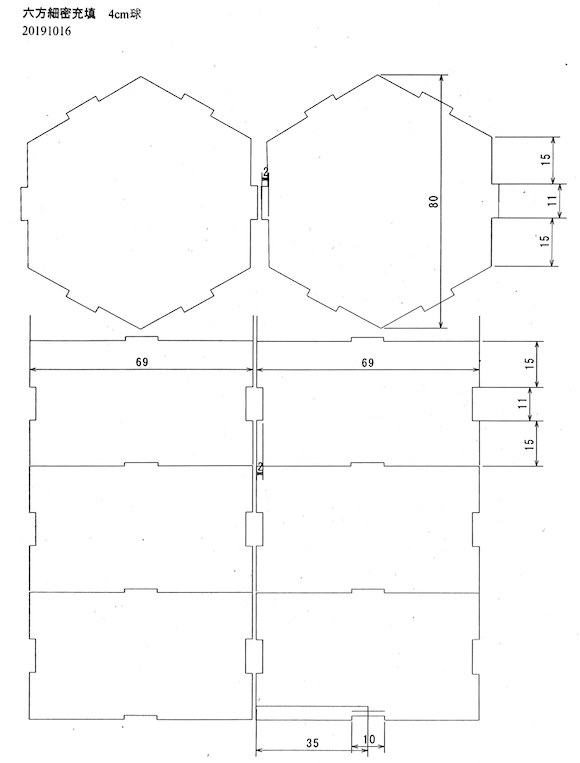

カット図面は以下です。


40mm球をぴったり入れるために大きさの微調整を繰り返して、この形に落ち着きました。
これをアクリル板接着剤で組み上げます。

入れる球のカットについても、次の治具を作ってやっとサンプルを作ることができました。



上の写真の下の治具は置いた半球のスチロール球の下に切り込みがあり、それに沿って発泡スチロール球カッターのニクロム線を通して半分までカットします。
さらにカット線を黒線の印に合わせて回転して、同様にカットします。
都合3回カットして120°角の切断球を作ります。
②二段目の球は40mm球を直径32mmの分子模型定規にはめてカットします。
できた2つの切断球を計3個分入れます。

授業用にはこの模型を10個作り生徒に回覧させる予定です。
既に作った体心・面心立方格子とセットにして検討させる予定です。

この六方細密重点構造模型をお分けします。
1つ税抜き1600円です。
ただし、製作に時間がかかります。ご承知の上、以下からお問い合わせください。
問い合わせ
benzeneya☆yahoo.co.jp
