2023.07.03
XML
カテゴリ: 結晶格子


一辺6.1cmの面心立方格子・体心立方格子模型の作り方第3回(最終回)です。
1つ500円以下で作ることができます。
夏休みの工作にいかがですか。
ここまでの作り方は以下のリンクをたどってください。
面心立方格子・体心立方格子を作りましょう①設計②材料…夏休み工作 →2023/7/1ブログ
面心立方格子・体心立方格子を作りましょう2回目③球の切断…夏休み工作 →2023/7/2ブログ

今回は


④アクリル板を切断してふたをつくる
⑤ふたを接着する


④アクリル板の切断
 ふたには6.2cm四方のアクリル板(2mm厚)を大きなアクリル板から切り出して使います。
アクリル板はかなり高精度でカットできます(誤差1mm以下) 。
塩化ビニルのシートをはさみで切って使ってもいいのですが、やはり美しさが劣ります。


(1)アクリル板の保護紙に端から6.2cm幅に直線を引きます。
(2)アクリルカッターの先端を使って、線を引いた保護紙の上から切り、アクリル板に傷をつけます。


キリキリ音がして切り屑が糸のように出て来ます。

厚みの1/3くらいまで傷を入れるといいでしょう。
特に両端はしっかり傷を入れてください。
折り取るときに斜めに割れます。

(4)机のはじに折り取る傷を合わせ、一気におります。
机面を左手でしっかり押さえて、右手のひらで上から押し込んで割ります。
このとき躊躇せず「一気に」です。
「バン」と音がして綺麗に折れます。
恐々やると、思わぬ方向にわれてしまいますよ。気合が大事です。
両面の保護紙のうち1面がはがれます。
また貼り直しておいてください。次の作業まで、傷や汚れを防ぎます。
(5)さらに、一辺6.2cmの正方形になるよう保護紙の上から線を入れ
これに合わせてカットすればふたができます。
切り口が鋭いときはけがをしないようやすりをかけておくとよいでしょう。
カット作業は以上です。


⑤ふたの接着

「アクリサンデー、アクリル板用接着剤」※1が一般的で仕上がりもきれいですが、時々失敗します。
発泡スチロール球に触れるととかしてしまうのです。
アクリルの箱を作るときだけ、これを使っています。
詳しくは、以下のリンクから
最後の一枚に泣く…結晶模型のアクリル板接着材 ​→2020/5/21ブログ
無難なのは、

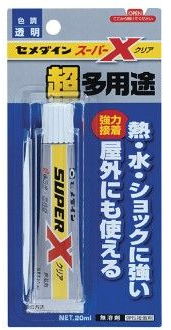

「セメダインスーパーXクリア」です。
両面に塗り、少し乾かして接着面をあわせます。

また、接着せずに透明テープでふたの一辺を止め、内部の球を取り出せるようにしたものも授業で使えるでしょう。

最後に、製作するための道具は
ブログトップの「模型作りの道具」にまとめました。
下のリンクからみてください。
「ベンゼン屋」ブログトップ

※1「アクリサンデー、アクリル板用接着剤」はジクロロメタンCH2Cl2です。
私は実験室にあるものを使い、ガラスキャピラリーで少量垂らしてつかっています。
また、瞬間接着剤はアクリル板が曇りますので使えません。
