2014.10.18
カテゴリ： 電子工作、オーディオ自作
USB機能付きのPIC18F14K50などのPICマイコンはブートローダが使えるので、いちいちプログラマーを接続する必要がなく、これは便利だなぁ～ と思っていました。（＾＾）
ブートローダで遊んでいるうちに、USB機能が無いマイコンでもブートローダが使えるのではないか？ と考え、ウエブサイトを探してみましたらシリアル通信で行う方法も見つかりました。こちらの方式ですと、さらに安価なPICでボートローダを実現できそうです。
いろいろと調べて分かったのですが全てのPICがブートローダに対応している訳でなく、FLASH WRITE（FLASH / EEPROMの項目をチェック）と書かれているものが対応しているようです。比較的新しいデバイスが対応しています。
手元にFLASH WRITE対応のPIC12F1822がありましたので試してみました。

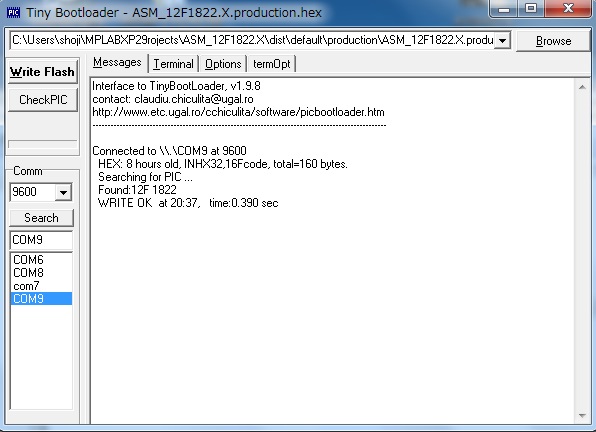

パソコン側のソフトですが、 Tiny bootloader というのを使いました。
また、 pic serial bootloaderを試す というサイトに12F1822のファームウエア側のブートローダプログラムが紹介（ ダウンロード ）されています。
ここでは、C言語（XC８)で作成したプログラムをブートローダで転送できるようにする手順を示します。
ブートローダプログラムはプログラムメモリの後ろ760番地（16進）あたりから最後まで配置されています。
そのまま、C言語（XC８)でコンパイルするとリンカーはプログラムメモリの後ろから優先して配置してしまいプログラムが重複してしまいます。

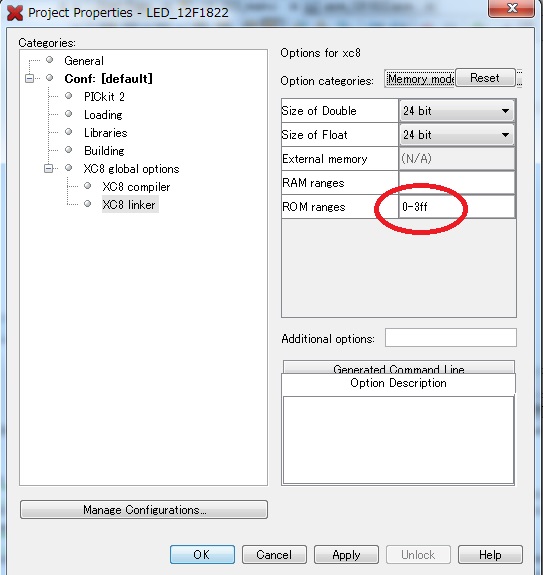

これを回避するためには、XC8のプロパティで
赤丸のようにロードするアドレスの範囲を設定してからビルドします.
追伸：プログラムにより、上記の設定だけではうまくいかない場合がありました。XC8の場合はスタートアドレス（関数は先に配置される）もコンパイラにより、どのように配置されるか定かではないようです。とりあえずXC8 linker →additional options →CODEOFFSET を0x10位に設定して、暫定的に対策しました。

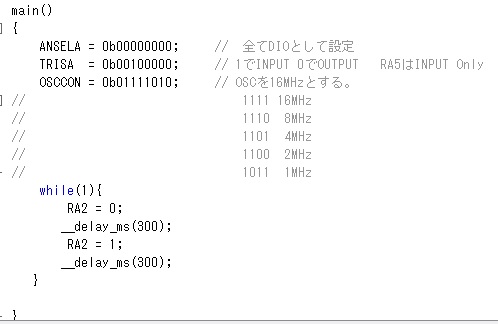

C言語側のプログラムです。
ブートローダで遊んでいるうちに、USB機能が無いマイコンでもブートローダが使えるのではないか？ と考え、ウエブサイトを探してみましたらシリアル通信で行う方法も見つかりました。こちらの方式ですと、さらに安価なPICでボートローダを実現できそうです。
いろいろと調べて分かったのですが全てのPICがブートローダに対応している訳でなく、FLASH WRITE（FLASH / EEPROMの項目をチェック）と書かれているものが対応しているようです。比較的新しいデバイスが対応しています。
手元にFLASH WRITE対応のPIC12F1822がありましたので試してみました。
パソコン側のソフトですが、 Tiny bootloader というのを使いました。
また、 pic serial bootloaderを試す というサイトに12F1822のファームウエア側のブートローダプログラムが紹介（ ダウンロード ）されています。
ここでは、C言語（XC８)で作成したプログラムをブートローダで転送できるようにする手順を示します。
ブートローダプログラムはプログラムメモリの後ろ760番地（16進）あたりから最後まで配置されています。
そのまま、C言語（XC８)でコンパイルするとリンカーはプログラムメモリの後ろから優先して配置してしまいプログラムが重複してしまいます。
これを回避するためには、XC8のプロパティで
赤丸のようにロードするアドレスの範囲を設定してからビルドします.
追伸：プログラムにより、上記の設定だけではうまくいかない場合がありました。XC8の場合はスタートアドレス（関数は先に配置される）もコンパイラにより、どのように配置されるか定かではないようです。とりあえずXC8 linker →additional options →CODEOFFSET を0x10位に設定して、暫定的に対策しました。
C言語側のプログラムです。
