August 14, 2025
カテゴリ： カテゴリ未分類
前回の、
久しぶりに愛天堂に行ったらZX-2051が有ったので買ってみました。（その1）
では、
なるべくオリジナルを使うと言うことで、バーアンテナはオリジナルの物をつかったが、
記事の中で、同じ長さでインダクタンスが小さいBT330DEなら使えるのじゃないかと思い、
そう書いたのだけれども、言いっぱなしだとダメなので、検証することにした。
幸いにして愛天堂に行った際に「予備として」もう１台買っておいたから。
BT330DEも愛天堂で買ったのだけれども、
1をC、2と3をつないでｂ、4をａとして使えばオリジナルのバーアンテナと同様に使えると、
そう思ったからである。
上にも実力値を書いたが、実測してみたら愛天堂のホームページに書いてあるのよりも小さい。
でも、これは測定器の誤差や個々の個体差も有るので、まぁ誤差の範囲である。
まずはT2。
LCRメーターでは0.269ｍHと表示されているが、
実はこのLCRメーターは僕がいじくりすぎて多少小さく表示される。
何もつけない状態で－0.009ｍHが表示されたりするのである。
（－0.009ｍＨ＝－9µＨです。）
なので、多分実力値は280µH位だと思う。
同様にＴ１を測る。
これを使うにはT2とT1を直結するのだが、
同じフェライト棒に2つのコイルを巻いた場合、
その巻き方により加算されたり、減算されたりする。
加算される巻き方を「和動接続」、減算される巻き方を「差動接続」と言う。
まずは和動接続してみる。
T2＝280µHとT1＝40µHに相互インダクタンス60µHの2倍が加算されて440µHくらいになる。
次に差動接続してみる。
いやー、学校で習ったそのままなのがうれしい。
T2＝280µHとT1＝40µHを加算した320µHから相互インダクタンス70µHの2倍が減算されて、
180µHになる。
和動では60µH、差動では70µHと書いたので10µHの差が有るが、
そもそもこのLCRメーターは何もつながない状態で－0.009ｍHを示し、
10µHくらいの誤差が有るので、
多分相互インダクタンスMは60～70µHくらいなのだろう。
ただ和動接続するにしても440µＨでは少なすぎる。
なので、余ってぶらぶらしている巻線を順方向に追加で巻いてみた。
その上で和銅接続すると巻線は4か所で2～3回づつ、つまり10回巻き数が増えて、
540µＨに増えた。
LCRメーターで確認しながら「増える方向に」巻かないと逆効果なので注意。
キットの部品を改造するのは、僕の得意技である。
また前回はＦＭ部分も日本バンドに対応させる為に、
ＡＮＴのＲＦコイルであるＬ１とＯＳＣコイルのＬ２にバリコンと共に並列に接続された、
Ｃ３とＣ４を15pF→30ｐFにしたが、大きすぎてＬ１とＬ２を少し広げなければならなかった。
今回はＣ３とＣ４は24ｐＦにしたら、ちょうど良かったみたいで、
Ｌ１もＬ２もほぼそのまま（少し広げたけれど）で周波数範囲も感度調整も上手く行った。
なお、Ｌ２は愛天堂の回路図では5.5Ｔになっており、Ｌ１は4.5Ｔだけれども、
元の中国での部品一覧及びＳＯＮＹのデータシートを見ると逆で、
Ｌ２が4.5Ｔ，Ｌ１が5.5Ｔなので注意が必要である。

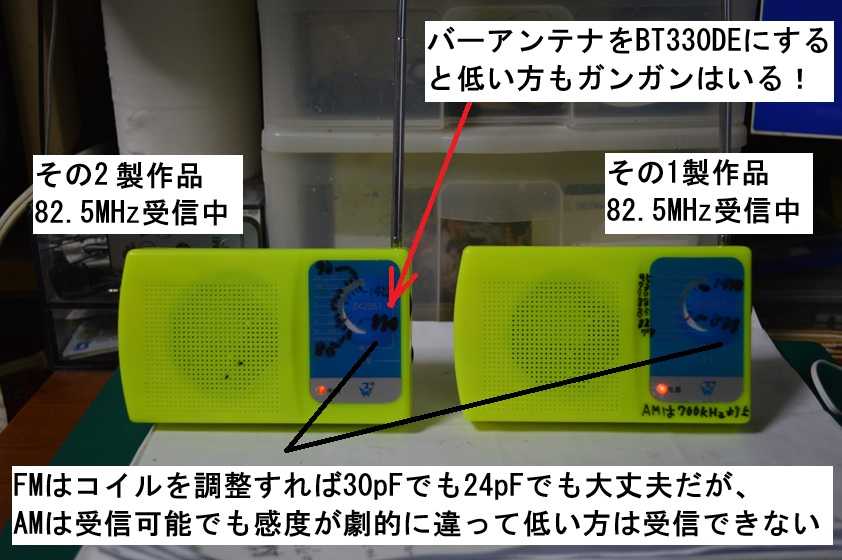

その結果けっこう上手く行ったので、前回の（その1）と並べてみた。
写真は右クリックして出るメニューから「新しいタブで画像を開く」を選択すると、
別タブで大きな写真が見られるので、参考に。
写真の中にも書いたが、BT330DEはオリジナルコイルよりも太い。
なので、インシュロック（基盤に取付用の白いプラスティック紐）はフタを閉める際に邪魔。
なので、頭部分を切り取って接着剤で固定している。
実際に受信してみたが、
FMは前回の（その1）も今回の（その2）もともに約77.0～95.0MHzくらいをクリアーしており、
感度は結構いい。
AM（MW)は前回の（その1）は低い周波数部分が入らなかったが、
今回の（その2）は全て受信できるうえに感度がメチャメチャ上がった。
入らなくても良い中国や韓国の放送まで入るし、
受信環境が最悪の僕の部屋の中でさえ、ニッポン放送やラジオ日本が入る。
奥さんに言わせると、字が汚くて見づらいので10点だと言うことだが、
ラジオとしては100点だと思う。
愛天堂のお姉さん、安心しても大丈夫ですよ。
セラミックフイルターはちゃんと良品で使えているし、
バーアンテナをBT330DEに変えて（少し巻き数を増やして）、
ＦＭのＲＦ及びＯＳＣの同調回路のコンデンサーＣ３とＣ４を24pＦにすれば
ものすごく良いラジオになります。
多分、元々の980円+バーアンテナ320円＋セラミックフイルターとコンデンサー100円と、
お姉さんのおこづかい100円を加えて1500円でも売れると思います。
