孫が恐竜が好きなので、アリエクで電動の恐竜の組み立てキットを買ってあげました。
我家の孫は末恐ろしい奴で、
幼稚園の頃からレゴを本格的に作り始めて、
小1の今では相当に難しい宇宙船や未来都市のレゴを作ります。
その時にふと見ると、子供向けの組み立て式のＦＭラジオが有り、
ＲＤＡ５８０７ＦＰのスタンドアローンモードを使っているようなので、
買って研究してみる事にしました。
こんなのです。
今は送料も含めると1300円弱するようですが、
タバコ1箱程度の値段なので安いものです。
たださすがに中華で、しかも電気屋さんではなくおもちゃ屋さんなので、
ツッコミどころ満載でした。
スイッチはＣ－（周波数サーチダウン）とＣ＋（周波数サーチアップ）が逆でしたし、
周波数範囲は本来87.5～108.0MHｚのはずなのに、
ＦＭ東京（80.0MHz）が聞こえてびっくりしました。
でもまぁこれは良い方向に間違っていたので幸いです。
だってＦＭ東京が聞こえないと山崎怜奈ちゃんのラジオが聞けないから。
ラジオのＤＳＰラジオＩＣはＲＤＡ５８０７ＦＰで、
これをスタンドアローンモードで使っています。従ってマイコンは無し。
そのままでもイヤホン程度ならば聞こえるのですが、

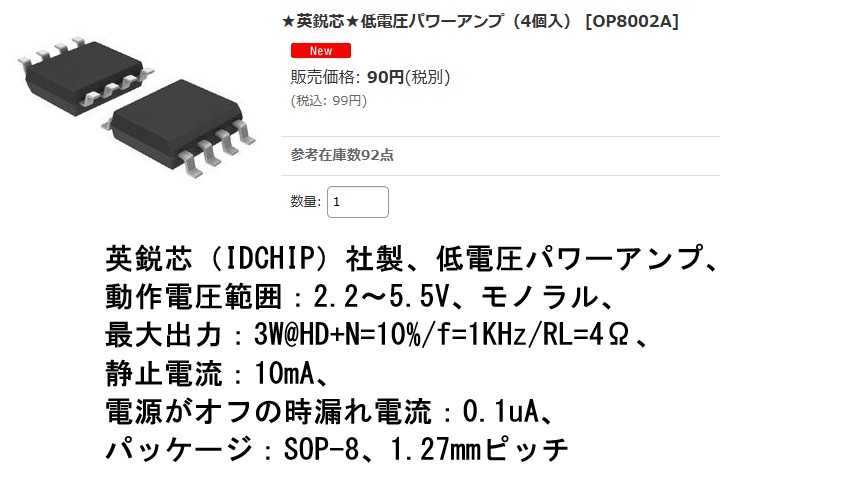

このICは外付け部品が少ないのにちゃんと増幅回路ができる優れもので、
愛天堂などではこのICを使ったアンプ基板が安価で売られています。
ただ、このラジオはスピーカーが一つなので、このICをBTL接続してモノラルで使っています。
ラジオ基板は子供がねじ回し1本だけで組み立てられるように最初から半田付けしてあり、
もう電池とアンテナとスピーカーをねじ止めするだけです。
僕の場合は、我が家はマンションでスピーカーを鳴らすと奥さんに怒られるので、
イヤホン端子を付けてヘッドホンで聞けるようにしました。
内部はこんな感じです。
基板に付いた2つの接続端子のうち、左がスピーカーに行き、右が電池につながります。
僕はスピーカーに行く配線をイヤホン端子（写真ではヘッドホン端子）につなぎ、
そこからスピーカーに新たに配線を伸ばしています。
なお、組立説明書が有るのでちゃんと読めば大丈夫ですが、
読まないで感覚で組み立てると、
スピーカーの取り付け方向を間違えると配線が短くて届かなくなるので注意が必要です。

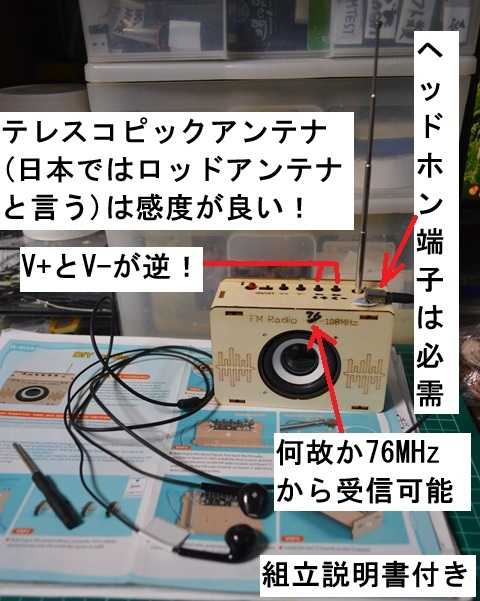

完成するとこんな感じです。
最初に書きましたが、このラジオはRDA5807FPをスタンドアローンモードで使っており、
制御用のマイコンは有りません。

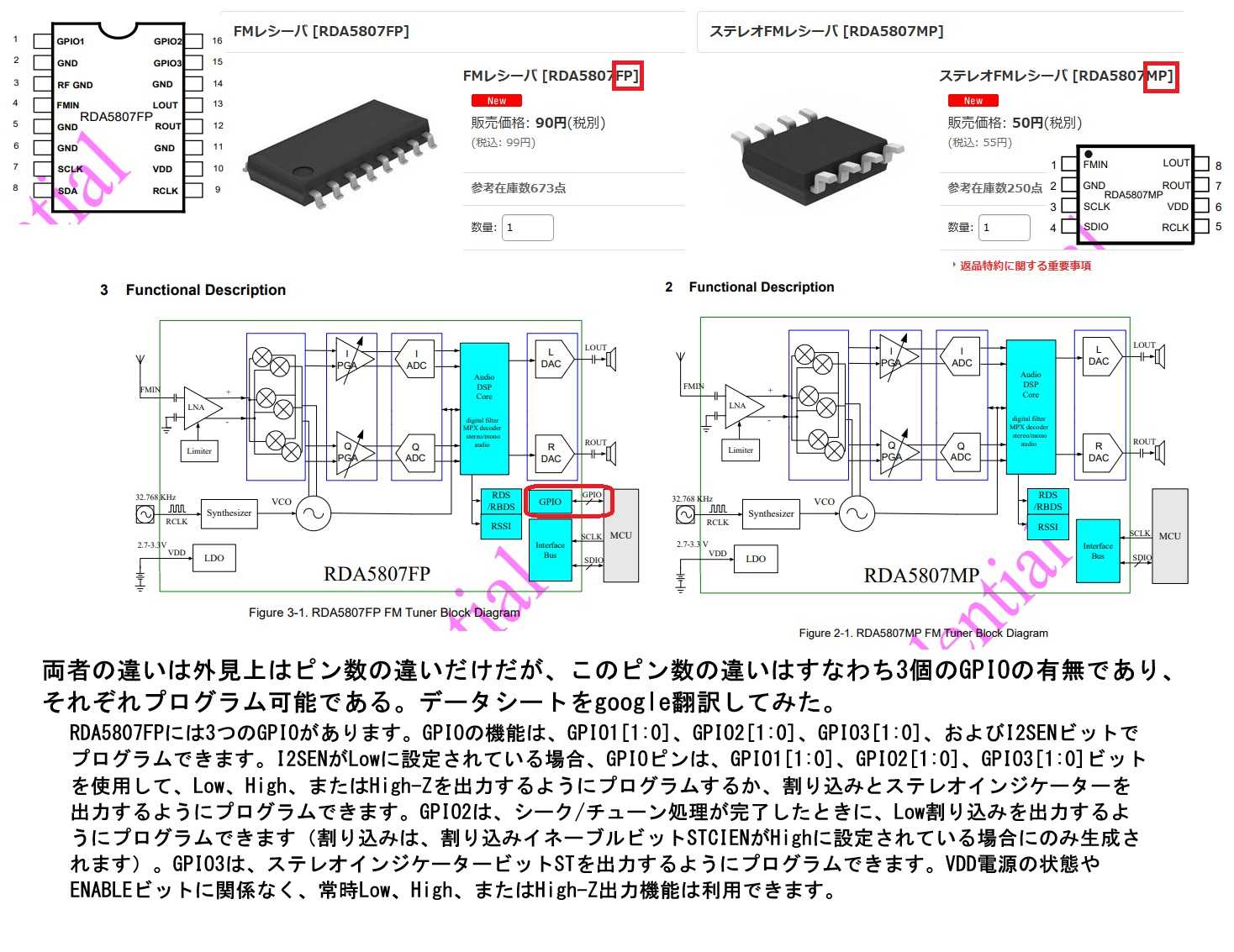

RDA5807FPはRDA5807MPなどと違い、GPIO端子があり、
このGPIO端子を使って色々な工夫ができます。その為にピン数が多くなっています。
我家の孫は末恐ろしい奴で、
幼稚園の頃からレゴを本格的に作り始めて、
小1の今では相当に難しい宇宙船や未来都市のレゴを作ります。
その時にふと見ると、子供向けの組み立て式のＦＭラジオが有り、
ＲＤＡ５８０７ＦＰのスタンドアローンモードを使っているようなので、
買って研究してみる事にしました。
こんなのです。
今は送料も含めると1300円弱するようですが、
タバコ1箱程度の値段なので安いものです。
たださすがに中華で、しかも電気屋さんではなくおもちゃ屋さんなので、
ツッコミどころ満載でした。
スイッチはＣ－（周波数サーチダウン）とＣ＋（周波数サーチアップ）が逆でしたし、
周波数範囲は本来87.5～108.0MHｚのはずなのに、
ＦＭ東京（80.0MHz）が聞こえてびっくりしました。
でもまぁこれは良い方向に間違っていたので幸いです。
だってＦＭ東京が聞こえないと山崎怜奈ちゃんのラジオが聞けないから。
ラジオのＤＳＰラジオＩＣはＲＤＡ５８０７ＦＰで、
これをスタンドアローンモードで使っています。従ってマイコンは無し。
そのままでもイヤホン程度ならば聞こえるのですが、
このICは外付け部品が少ないのにちゃんと増幅回路ができる優れもので、
愛天堂などではこのICを使ったアンプ基板が安価で売られています。
ただ、このラジオはスピーカーが一つなので、このICをBTL接続してモノラルで使っています。
ラジオ基板は子供がねじ回し1本だけで組み立てられるように最初から半田付けしてあり、
もう電池とアンテナとスピーカーをねじ止めするだけです。
僕の場合は、我が家はマンションでスピーカーを鳴らすと奥さんに怒られるので、
イヤホン端子を付けてヘッドホンで聞けるようにしました。
内部はこんな感じです。
基板に付いた2つの接続端子のうち、左がスピーカーに行き、右が電池につながります。
僕はスピーカーに行く配線をイヤホン端子（写真ではヘッドホン端子）につなぎ、
そこからスピーカーに新たに配線を伸ばしています。
なお、組立説明書が有るのでちゃんと読めば大丈夫ですが、
読まないで感覚で組み立てると、
スピーカーの取り付け方向を間違えると配線が短くて届かなくなるので注意が必要です。
完成するとこんな感じです。
最初に書きましたが、このラジオはRDA5807FPをスタンドアローンモードで使っており、
制御用のマイコンは有りません。
RDA5807FPはRDA5807MPなどと違い、GPIO端子があり、
このGPIO端子を使って色々な工夫ができます。その為にピン数が多くなっています。
RDA5807FPは、本来はPIC等マイコンで制御して使うDSPラジオＩＣなのですが、
スタンドアローンモードとはこれをDSPラジオIC単独で使うモードで、
安価なラジオ等ではよく使われるモードです。
ＡＩ検索で探してみるとこう書いてあります。
＜ＡＩ検索＞
RDA5807FPは、スタンドアローンモードでマイコンなしに利用できます。
スタンドアローンモードの詳細
・別途マイコン不要
・RDS/RBDS対応
・受信周波数範囲：50〜115MHz
・自動選局機能付き

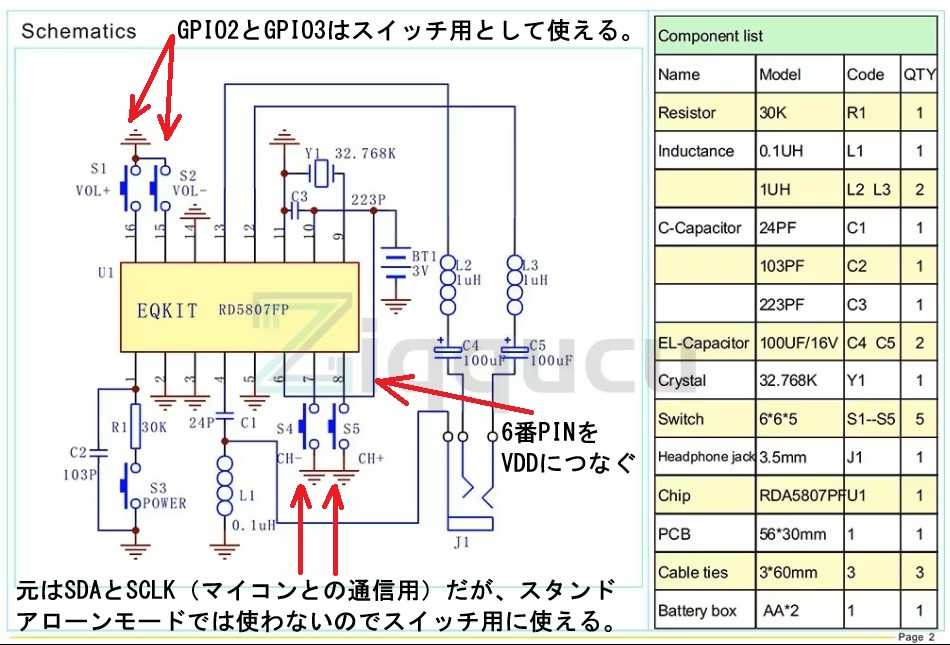

（回路図）今回作ったラジオとは少し違うが、ＡＩ検索で見つかった他社製のラジオ。参考に！
つまりRDA5807FPは6番PIN（データシートではGND）をVDD（電源）につなぐと、
内部の制御回路が働くようになり、
元のＳＤＡとＳＣＬＫ端子（マイコンとの通信用端子）は使わないのでスイッチ用として使え、
GPIO2及びGPIO3の入出力端子をスイッチ用端子として使えるようになり、
これら4つの端子をボリュームの増減用と、
周波数サーチのアップとダウン用のスイッチ用として使えるのです。
なおこのラジオではイヤホンアンテナではなくテレスコピックアンテナにしているので、
4番ピン（FMIN＝アンテナ）はイヤホンではなくテレスコピックアンテナにつながっており、
しかも上の回路図とは0.1µHと24ｐFのBPFの構成が違っているので、
多少感度が上がっているようです。
BPFの構成が違うと言うのは、
ＡＩ検索で出てくる上の回路図ではBPFが変な感じがする回路になっていますが、
感度のことを考えるならば、
このラジオや愛天堂の同タイプのモジュールの方が正しいと思います。

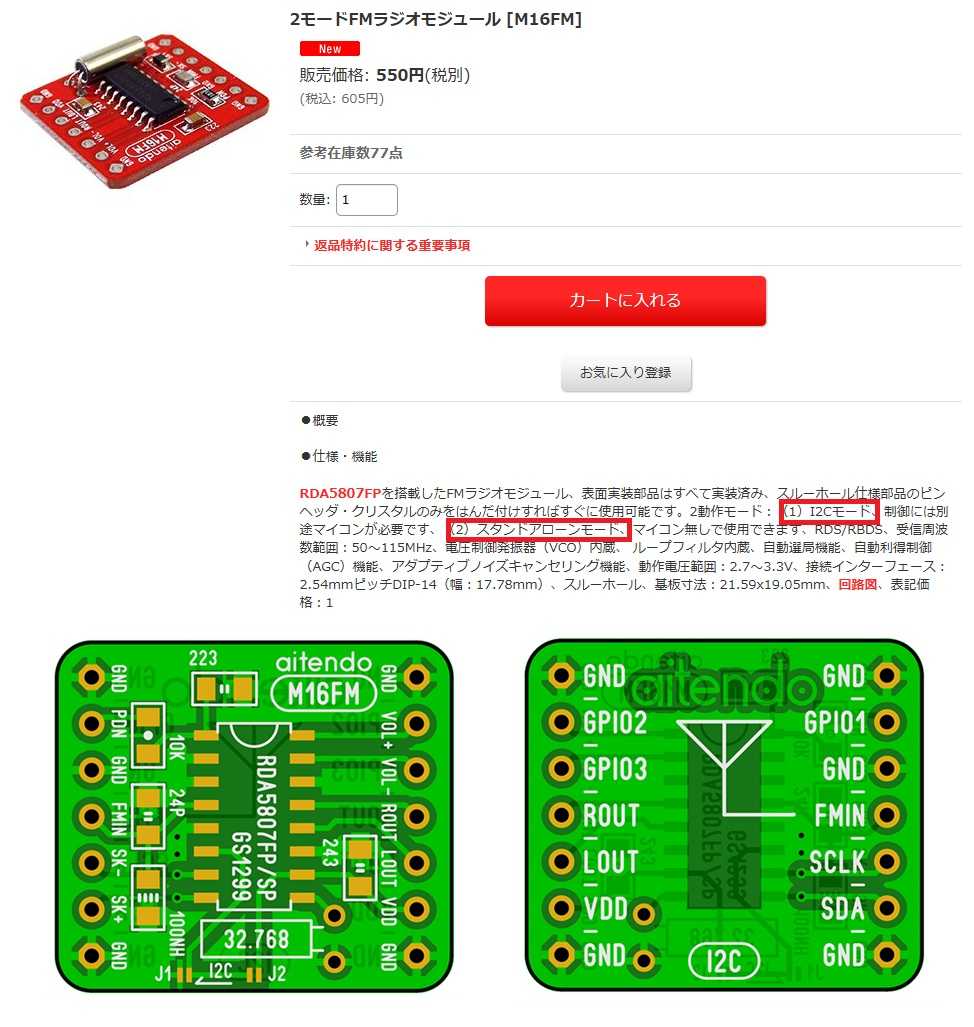

愛天堂の回路はこんな感じです。
愛天堂の回路はこんな感じです。
この愛天堂のＤＳＰラジオモジュールは同じようにRDA5807Fpを使ったモジュールですが、
Ｊ１部分とＪ２部分のどちらをジャンパーするかだけで、
Ｊ１部分とＪ２部分のどちらをジャンパーするかだけで、
I2Cモードとスタンドアローンモードが切り替わります。
愛天堂って賢いと思う。
中華ってある意味すごいと思います。
だってこのRDA5807FPって、
スタンドアローンモードで使えば安価なラジオに使えるし、
I2Cモードで使えばデジタル表示の高級ラジオにも使えるものすごいDSPラジオICを、
同じ値段で作っているのが信じられない。
営業戦略として、
インテルのCPUのように性能の違いで値段を変えて売ればもうかると思うんだけれど。
まぁ貧乏人の僕達低レベルアマチュアにとっては良い事なのかな？
