◆ふじ山子どもおもちゃ病院【大富士交流センター】◆

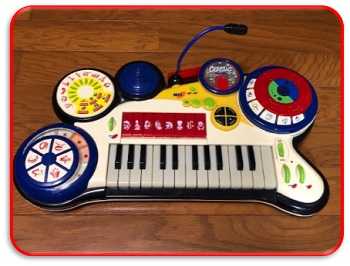

◆開院日；２０２２年４月１７日（日曜日）　１３：００~１４：００（受付時間）◆開院場所；富士宮市　大富士交流センター◆全体患者受付；９件◆患者受付（私）；２件　①プラレール　ドクターイエロー（Ｂ－３８）※修理完了　②プラレール　中央総武線　（Ｂ－３８）※修理完了　③プラレール　江ノ電　（Ｂ－３８）※修理完了　④ＤＪ　けん盤（キーボード）　（Ｂ－３３）　⑤トミカ　アクセルサーキット　（Ｂ－３３）※修理完了◆治療したおもちゃ名；ＤＪ　キーボード　❤修理番号：３７３❤　　　　　◆故障内容の確認（依頼内容）　①全く音が鳴らない。　　・単３乾電池４本添付。◆治療内容　①電池ボックスを点検すると、乾電池が液漏れしていて、「コフキイモ」　　状態でした。　　　・端子が腐食していたので、ルーターで磨き接点グルスを塗布して　　　音が鳴るか確認すると左上の楽器類ボタン以外は全て音が鳴りました。【音が鳴らない部分】　　②分解する際に、電池ボックスに繋がるリード線が邪魔になるので、ハンダを　　取り外してみると、芯線が大分腐食していました。　　・３０㎜程切りつめても、腐食していたのでリード線を交換しました、　　　長さは３５０㎜。　　・黒と赤の矢印部分が交換したリード線で、赤◎部分が音が鳴らないスイッチの　　　裏側になります。　　③赤◎部分のスイッチを分解確認しました。　　・茶色い基板部分を外すと押しボタンの基板回路があり、白く汚れ（腐食？）　　　ているのが判ったので、プラスティック消しゴムで磨き込みました。【磨く前の状態】　　・各スイッチの導電性ゴム（Φ３.０㎜）が２個１セットで付いていますが。　　汚れがあるようです。　・導電性ゴムをアルコールで綺麗にした後、６Ｂの鉛筆で鉛を塗布しました。【汚れを取る前の状態】　　④外部電源（６Ｖ）をつないで、音が鳴るか確認するとシッカリ鳴る様に　　なりました。　　・これで、修理は完了ですが、電源スライドスイッチとマイク用スライドスイッチが　　　重たいので、接点復活材を塗布して軽く動く様にしました。　返却予定日；２０２２年５月１５日（日曜日）※現在「ふじ山子どもおもちゃ病院」では、おもちゃドクターを募集しています。　・気軽に来場してみてください！仲間募集中です‼

2022.04.29

コメント(0)

◆ふじ山子どもおもちゃ病院【大富士交流センター】◆

◆開院日；２０２２年４月１７日（日曜日）　１３：００~１４：００（受付時間）◆開院場所；富士宮市　大富士交流センター◆全体患者受付；９件◆患者受付（私）；２件　①プラレール　ドクターイエロー（Ｂ－３８）※修理完了　②プラレール　中央総武線　（Ｂ－３８）※修理完了　③プラレール　江ノ電　（Ｂ－３８）※修理完了　④ＤＪ　けん盤（キーボード）　（Ｂ－３３）　⑤トミカ　アクセルサーキット　（Ｂ－３３）◆治療したおもちゃ名；トミカ　アクセルサーキット　❤修理番号：３７２❤　　　　　◆故障内容の確認（依頼内容）　①赤のボタンを押してもアクセル部分が動かない。　　・青のボタンは正常に動きます。　　・乾電池無しの仕様です。◆治療内容　①底部パネルを外して、内部の確認を行いました。　　・底部パネルを外すと「７.０㎜*１０.０㎜：プラスチック片」が　　　出てきましたが破損個所が判らないので、分解点検を進めます。　　・使用しているタッピングビスは、２.０㎜*１０.０㎜を共通で　　　使っています。　②アクセル部分の分解点検を始めます。　　・手前赤側の４カ所のビスを外すと、左上に金属製の回転増殖ギアが有り、　　　裏側に１０Ｔのピニオンギアが付いています。　　・ギアの構成は金属ギアを含めて５枚の構成になっています。　　・ギアに欠け等もなく、最下部のギアを手で動かすと問題なく動くので、　　　各ギアにシリコングリスを塗布して組付けました。　　・反対側の青側も内部を点検しましたが、問題無くグリスを塗布して　　　組付けました。　　　　　　　③本体赤ボタンのギア部分を分解点検しました。　　・赤ボタンを押すと動く様になってはいましたが、青ボタンと交互に　　　動かしていると、赤ボタンのスプリングが付いているギアの動きが　　　青の動きに比べてバラツキが大きいので、分解を進めると軸受け　　　部分のプラスチックが欠けていて、ボタンを押すとシャフトが暴れ　　　ギアが外れる事が判りました。　　　　　④補修方法は、プラリペアを使い固定する事にしました。　　・折れたニードル部分に、小さなニードル玉を置き欠けた部品を　　　仮付けしてから、表と裏にプラリペアを盛って修理完了です。　　・組付け後、修道部分全体に樹脂粉が粉吹きイモ状態になっていたので、　　　清掃後、シリコングリスを塗布しました。　　返却予定日；２０２２年５月１５日（日曜日）※現在「ふじ山子どもおもちゃ病院」では、おもちゃドクターを募集しています。　・気軽に来場してみてください！仲間募集中です‼

2022.04.25

コメント(0)

◆ふじ山子どもおもちゃ病院【大富士交流センター】◆

◆開院日；２０２２年４月１７日（日曜日）　１３：００~１４：００（受付時間）◆開院場所；富士宮市　大富士交流センター◆全体患者受付；９件◆患者受付（私）；２件　①プラレール　ドクターイエロー（Ｂ－３８）※修理完了　②プラレール　中央総武線　（Ｂ－３８）　③プラレール　江ノ電　（Ｂ－３８）※修理完了　④ＤＪ　けん盤（キーボード）　（Ｂ－３３）　⑤トミカ　アクセルサーキット　（Ｂ－３３）◆治療したおもちゃ名；中央総武線　　❤修理番号：３７１❤　　　　◆故障内容の確認（依頼内容）　①動かない。（長い間使われていなかった。）　　・単２乾電池仕様です。◆治療内容　①長い間、走らせていなかったとの事だったので、モーターのコミテーターに　　酸化被膜が生成されて、動かなくなったと考えて修理をしてみます。　②カバーを取り外して内部を確認するとマイナス端子とプラス端子等に腐食は　　有りませんでした。　③単２乾電池をセットして、動作を確認すると全く動きません。　　・外部電源で、直接スイッチレバーに電圧を加えても動きませんでした。　　④ギアボックスを分解して、内部を確認します。　　・ギアボックスの上部カバーを見ると全周を接着して有るので、以前に　　　修理した事があるプラレールと思われます。　　・ルーターとカッターナイフでカバーを外して、モーターに直接電圧を　　　掛けると元気よく動きました。原因はスイッチレバー以降にあると　　　思われます。　　・モーターの端子に回路を直接ハンダ付けをして有るので、片方のハンダを　　　取り除き分解を進めます。　　　⑤スイッチレバーを確認すると、大分調整した痕跡があり、押さえが殆んど　　ない状態でした。　　・接点の当たりを強くして、組付けて動作を確認すると元気に動くように　　　なりました、これで修理は完了です。　⑥レバースイッチ「ＯＮ／ＯＦＦ」表示を赤と黒のマジックでハッキリ分かるように　　しました。　返却予定日；２０２２年５月１５日（日曜日）※現在「ふじ山子どもおもちゃ病院」では、おもちゃドクターを募集しています。　・気軽に来場してみてください！仲間募集中です‼

2022.04.25

コメント(0)

◆綺麗な「富士山」◆

◆撮影日；２０２２年４月２２日（金曜日）◆撮影場所；工場１５：３０頃　　　❤富士山番号：２０４❤　　　　　　　　　・この所、天気が悪く「富士山」が顔を出す機会が少なく、　　久しぶりに、綺麗な姿を見せてくれました。

2022.04.22

コメント(0)

◆ふじ山子どもおもちゃ病院【大富士交流センター】◆

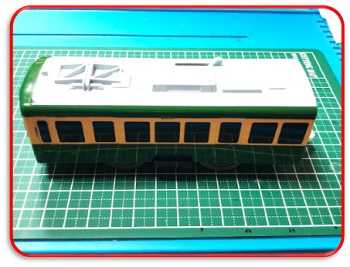

◆開院日；２０２２年４月１７日（日曜日）　１３：００~１４：００（受付時間）◆開院場所；富士宮市　大富士交流センター◆全体患者受付；９件◆患者受付（私）；２件　①プラレール　ドクターイエロー（Ｂ－３８）※修理完了　②プラレール　中央総武線　（Ｂ－３８）　③プラレール　江ノ電　（Ｂ－３８）　④ＤＪ　けん盤（キーボード）　（Ｂ－３３）　⑤トミカ　アクセルサーキット　（Ｂ－３３）◆治療したおもちゃ名；江ノ電（鎌倉行き）　　❤修理番号：３７０❤　　　　　 ◆故障内容の確認（依頼内容）　①動かない。（長い間使われていなかった。）　　・単２乾電池仕様です。◆治療内容　①長い間、走らせていなかったとの事だったので、モーターのコミテーターに　　酸化被膜が生成されて、動かなくなったと考えて修理をしてみます。　②カバーを取り外して内部を確認するとマイナス端子とプラス端子及び前後の　　リン青銅版が大分腐食していました。　　・取り合えず、マイナス／プラス端子を研磨して、動作を確認すると　　　動きませんでした。　　　【研磨後の写真】　　③外部電源で、３Ｖを掛けて動作を確認すると動いてくれました。動くことが　　判ったので、酸化被膜を取るためのブレークインを１分間ほど行い、　　腐食部分の研磨を行いました。　　・単２乾電池をセットして、動作を確認すると動く位置と動かない位置が　　　有り、良く見るとギアボックスのプラス端子（上下２カ所の凸部分の下側）が　　　接触していない事が分かりました。　　④ギアボックスを分解して、プラス端子の裏側から凸の出方を調整しました、　　調整後は問題無く動く様になりました。　　・センターポンチを使って、１.０㎜程打ち出しました。　⑤動輪ゴムも劣化していたので、病院保管部品を使って交換しました。　　⑥レバースイッチ「ＯＮ／ＯＦＦ」表示を赤と黒のマジックでハッキリ分かるように　　しました。　※これで、修理は完了とします。　　返却予定日；２０２２年５月１５日（日曜日）※現在「ふじ山子どもおもちゃ病院」では、おもちゃドクターを募集しています。　・気軽に来場してみてください！仲間募集中です‼

2022.04.20

コメント(0)

◆ふじ山子どもおもちゃ病院【大富士交流センター】◆

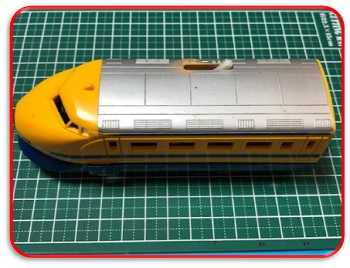

◆開院日；２０２２年４月１７日（日曜日）　１３：００~１４：００（受付時間）◆開院場所；富士宮市　大富士交流センター◆全体患者受付；９件◆患者受付（私）；２件　①プラレール　ドクターイエロー　（Ｂ－３８）　②プラレール　中央総武線　（Ｂ－３８）　③プラレール　江ノ電　（Ｂ－３８）　④ＤＪ　けん盤（キーボード）　（Ｂ－３３）　⑤トミカ　アクセルサーキット　（Ｂ－３３）◆治療したおもちゃ名；ドクターイエロー　　❤修理番号：３６９❤　　　　　　◆故障内容の確認（依頼内容）　①動かない。（長い間使われていなかった。）　　・単２乾電池仕様です。◆治療内容　①長い間、走らせていなかったとの事だったので、モーターのコミテーターに　　酸化被膜が生成されて、動かなくなったと考えて修理をしてみます。　②カバーを取り外して内部を確認するとマイナス端子と前後のリン青銅版が　　大分腐食していました。　　・取り合えず、マイナス端子を研磨して、動作を確認すると　　　動きませんでした。　　③外部電源で、３Ｖを掛けて動作を確認すると動いてくれました。動くことが　　判ったので、酸化被膜を取るためのブレークインを１分間ほど行い、　　腐食部分の研磨を行いました。　　・確認中に、「赤色ヘッドライト」が点灯する事が分かりました。　④駆動輪のゴムが劣化していたので、おもちゃ病院保管部品からゴムを交換しました。　　・＠２０円　⑤ギアボックスのレバースイッチ用「ＯＮ／ＯＦＦ」を赤と黒のマジックで　　ハッキリ分かるようにしました。　※これで、修理は完了とします。返却予定日；２０２２年５月１５日（日曜日）※現在「ふじ山子どもおもちゃ病院」では、おもちゃドクターを募集しています。　・気軽に来場してみてください！仲間募集中です‼

2022.04.17

コメント(0)

◆ふじ山子どもおもちゃ病院【ふじさんエコトピア】◆

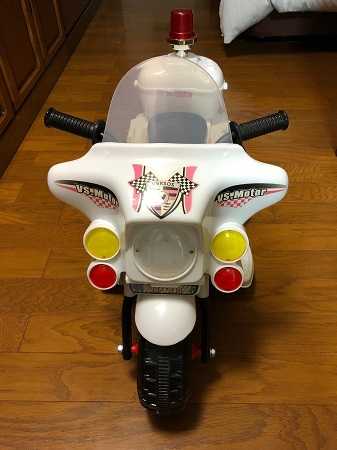

◆開院日；２０２２年４月１０日（日曜日）　１３：００~１４：００（受付時間）◆開院場所；富士市　ふじさんエコトピア◆全体患者受付；９件◆患者受付（私）；１件　①乗用白バイ　（Ｄ－４４）◆治療したおもちゃ名；乗用　白バイ　　❤修理番号：３６８❤　※バッテリー充電時の注意事項を追加しました。　◆故障内容の確認（依頼内容）　①動かない。　　・既存のバッテリー（６Ｖ．４Ａｈ）◆治療内容　①充電アダプターの出力電圧を確認しましたが、１１.８Ｖと高い電圧が　　掛かっていました、問題の様な気がします。（バッテリーの破損？）　　・因みに、電流値は１.８Ａでした。　　・７Ｖ前後を想定していましたが？　②既存バッテリーの状態を確認すると完全に放電していて、充電を受付　　ない状態でした。（電極の劣化？）　③手持ちのシールドバッテリーを取り付けて動作を確認すると問題なく　　動いてくれました、原因はバッテリと判りました。　　・ネットで同等のバッテリーを検索すると「ＬＥＯＣＨ　６Ｖ　４ＡＨ　　　：子供用電動自動車用」が、＠１，９８０円で見つかりました。　④依頼者に、上記バッテリーの購入許可を確認すると、お願いしますと　　返事を頂きました。　⑤新しいバッテリーが届き、動作を確認して問題無いので、　　これで修理完了としますが、配線の処理が気になるので調整します。　⑥ホーンボタンを押すとリアの「パトライト」が点滅する様になって　　いますが、配線がシートに挟まれてしまう構造？なのでシートに　　切り込みを入れて断線防止しました。　※返却時、充電アダプターの事を説明して、出来れば「普通充電」　　が良い事を話してみる予定です。　⑦「バッテリー充電時の注意事項」を作成し、ラミネートしてリアの　　ボックスに入れました。　返却予定日；２０２２年５月８日（日曜日）※現在「ふじ山子どもおもちゃ病院」では、おもちゃドクターを募集しています。　・気軽に来場してみてください！仲間募集中です‼
