◆綺麗な「白い富士山」と魅力的な「赤い富士山」◆
◆撮影日；２０２２年１０月２５日（火曜日）◆撮影場所；南松野 ９：３０頃と １６：４５ ❤富士山番号：２１０❤ ◇今年一番の雪化粧の富士山。◇雪化粧をした「白い富士山」と背景の雲に夕日が当たり魅惑的な 「赤い富士山」が２０分程姿を魅せてくれました。※赤い富士山は、写真の解像度を落とさずに載せました。
2022.10.25
コメント(0)
-
◆ふじ山子どもおもちゃ病院【大富士交流センター】◆

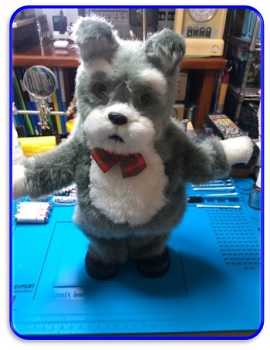

◆開院日；２０２２年１０月１６日（日曜日） １３：００~１４：００（受付時間）◆開院場所；富士宮市 大富士交流センター◆全体患者受付；１３件◆患者受付（私）；３件 ①ダンシング キャット（Ｇ－４０）◆治療したおもちゃ名；ダンシング キャット ❤修理番号：３９６❤ ◆故障内容の確認 ①動かない、しゃべらない。 ・単3乾電池、３本の添付あり。◆治療内容 ①電池ボックスの端子が非常に劣化しています。 ②手持ちの端子と交換して動作を確認します。 ・電池ボックスと基板間のリード線は問題なさそうです。 ・右側の端子はオリジナルと中央部の形状が少し違うので、 リン青銅版（厚み：０.３㎜、幅：３.５㎜、長さ：１５.０㎜）を ハンダ付けをしました。 ③電池ボックスに取り付けて、動作を確認すると英語で歌いながら、 元気に踊るようになりました。 ・背中の糸を抜いたので、これから縫うのが大変です。（大分上手になりましたが） ※これで、修理は完了とします。 ◆おもちゃの引き取りは、おもちゃ病院開院時間の早めに お願いします。◆ 返却予定日；２０２２年１１月２０日（第３日曜日）
2022.10.23
コメント(0)
-
◆少し珍しい、観えない【富士山】◆
◆撮影日；２０２２年１０月１９日（水曜日）◆撮影場所；南松野 ９：３０頃 ❤富士山番号：２０９❤ ◇富士山は観えませんが、富士山の周りに雲が掛かり、 傘雲もバランスよく掛かっています。
2022.10.20
コメント(0)
-
◆ＲＣ発信回路検査器【ＲＦ・プローブの製作】◆
◆水晶振動子・トランジスタ等の良否判定◆ ・送信機から電波が出ていない、動作が不安定（電源を入れたらボタンを 押さなくても勝手に動く・繰り返ししゃべる・全く反応しない・時々 おかしい等）など、原因の特定に悩む事があり、今回、高周波電圧を測定 する「ＲＦ・プローブ」を制作する事にしました。 ①水晶振動子の両端から、ＲＦ・プローブで高周波電圧を検出し、 テスターで直流電圧を測り、電源ＯＮの値より１Ｖ以上上げれば正常。 ②トランジスタのベースとコレクタ間で、高周波電圧が増幅していいる かで良否判断できます。（ベース：３.５Ｖ、コレクタ：５.０Ｖ） ※参考資料；おもちゃ病院奈良 西の中村さん◆使用した部品 ・針；頭の付いたマチバリ。 ・コンデンサー；セラミックコンデンサー、１０２（５０Ｖ）、２２２（５０Ｖ）。 ・ダイオード；小信号用シリコンダイオード（ガラス封止）１Ｎ４１４８等…２個。 ・クリップ；ｓａｎｗａ クリップアダプター(ＣＬ－１４ 赤 黒 全長２０㎝） ・シリンジ；内径：８㎜、長さ：８０㎜（プローブ格納用） ※チョット太めのボールペンのケース等（内径が６㎜以上）◆回路図 ◆シリンジとＲＦ・プローブ ◆完成した、「ＲＦ・プローブ」 ◆テスターとの接続に、今回は「ｓａｎｗａクリップアダプター」を使いましたが ワニ口クリップ又はバナナプラグでも良いと思います。◆オリジナルの「ＲＦ・プローブ」です
2022.10.19
コメント(0)
-
◆ふじ山子どもおもちゃ病院【ふじさんエコトピア】◆
◆開院日；２０２２年１０月９日（日曜日） １３：００~１４：００（受付時間）◆開院場所；富士市 ふじさんエコトピア◆全体患者受付；９件◆患者受付（私）；１件 ①キティーシャボン玉器（Ｈ－３４）◆治療したおもちゃ名；キティーシャボン玉器 ❤修理番号：３９５❤ ◆故障内容の確認 ①じゃ本玉が出ない。 ②液ボトル接続部分が割れた。 ・単3乾電池、３本の添付あり。（電圧確認；１.２Ｖ劣化）◆治療内容 ①電池ボックスの端子は特に劣化は見られません、 新しい乾電池を入れて動作を確認しましたが、やはり動かないので 分解して、確認を進めます。 ・スライドスイッチは抵抗を確認しましたが、ＯＬ表示で問題なし。 ②しゃ本玉発生器を分解して、モーターの状態を確認します、 ・モーターケースに焦げが発生していて、変形しています、 モーターに外部電源から１.５Ｖを直接端子に掛けましたが 動きません、電圧を３.０Ｖに上げてファンを手で回してやると 動き始めました。（赤 ➡ 部分 ・３.０Ｖで、「ＯＮ／ＯＦＦ」を何回か繰り返した後、１.５Ｖに電圧を 下げて、「ＯＮ／ＯＦＦ」でファンが回転する事を確認しました。 ・モーターは同軸タイプで、ウォームギアの反対側にファンがついて いますが、取り付けが非常に雑です。 ・ファンの取り付けを修正しようとすると抜けやすくなる事が、心配 なので、このまま取り付けるようにします。 ※じゃ本玉が出ないトラブルはこれで、完了です。 ・モーターへの負担が心配なので、返却時その旨を伝えます。 ③二つ目の「液ボトル接続部の割れ」が問題です。 ・プラリペアで修理・補強を行いますが、ボトルをネジ込む際に強く 入れ過ぎると割れる可能性があります。 ・ネジ部の８割ほどが割れてしまっています。 ・通常プラリペアの補修では、割れた部分をニードル法で強化 しますが、今回は割れていない部分も、プラリペアで強化して 見ました。 ④液ボトル挿入基準点を、「▼／▲合マーク」で表示をして 締め過ぎないようにしました。 ※これで、接続部分割れは修理完了とします。◆おもちゃの引き取りは、おもちゃ病院開院時間の早めに お願いします。◆ 返却予定日；２０２２年１１月２７日（第４日曜日）
2022.10.10
コメント(0)
-
◆初秋の「綺麗な富士山」◆
◆撮影日；２０２２年１０月 １日（土曜日）◆撮影場所；富士市 ７：１０頃 ❤富士山番号：２０８❤ ・中央公園 ・米の宮公園◇久しぶりに、全体を魅せてくれた「綺麗な富士山」が 観れました。
2022.10.03
コメント(0)
