2024.09.20
カテゴリ： 趣味の電気いじり
基板はUV-5k（８）と全く同じただし充電用USB-Cが付いていない

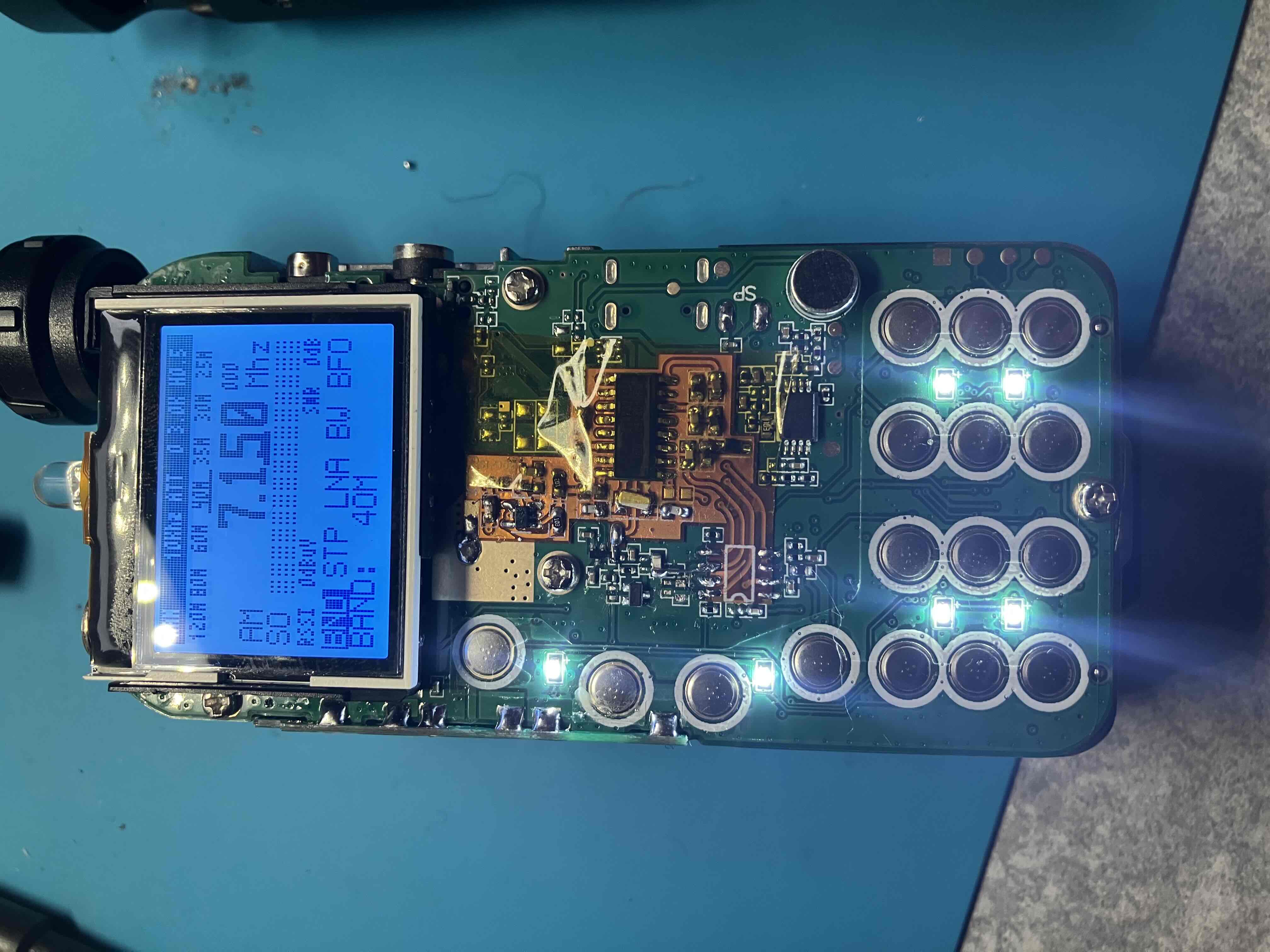

ファームウエアー入れ替えて1.3Ｇから18MHzまでの受信が可能
ハードの改造によりLFまでの各モードにより受信が可能です。
アマチュアバンドの送信が可能ですが受信機としての改造なので
送信は禁止になっております。

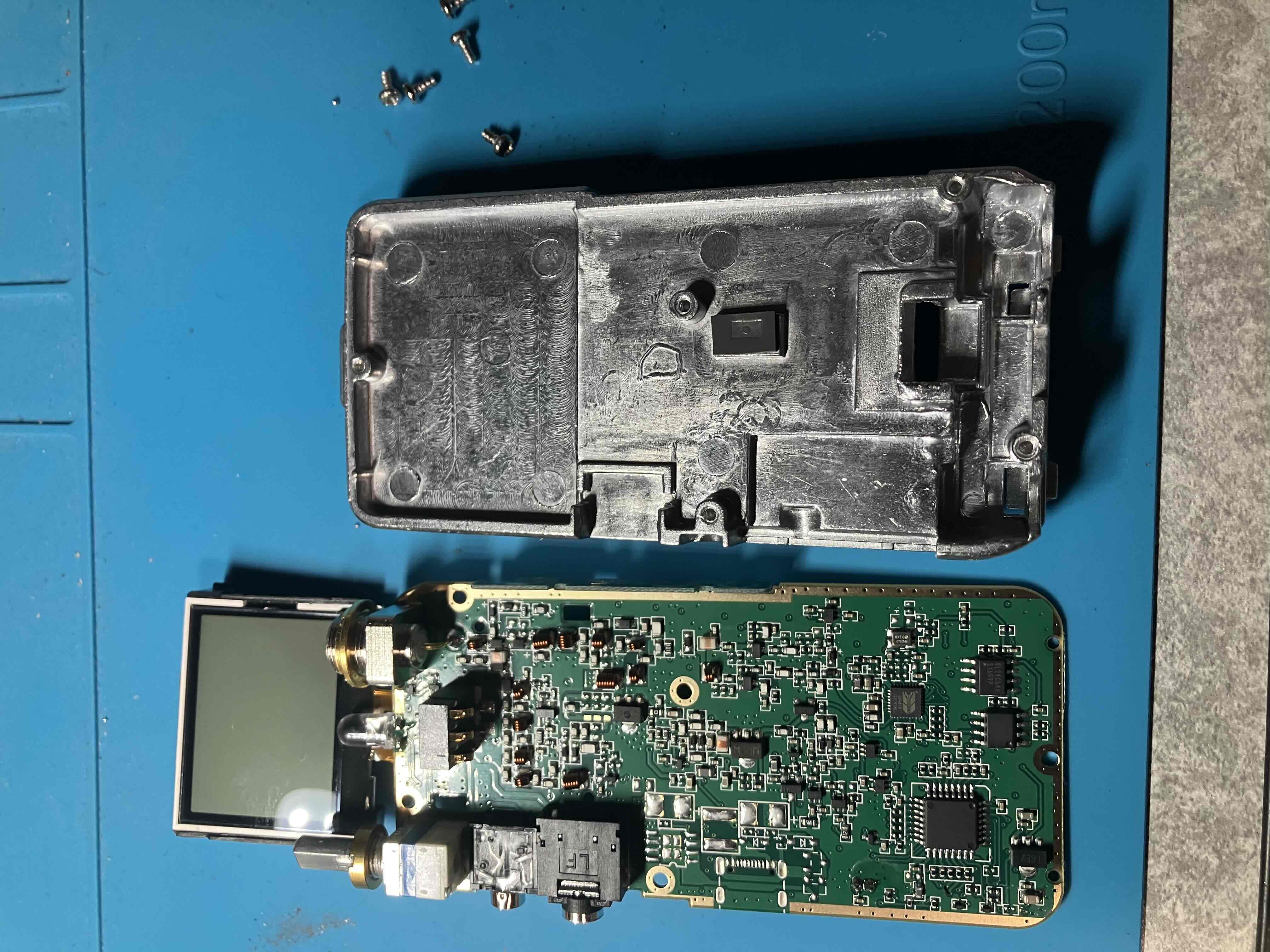

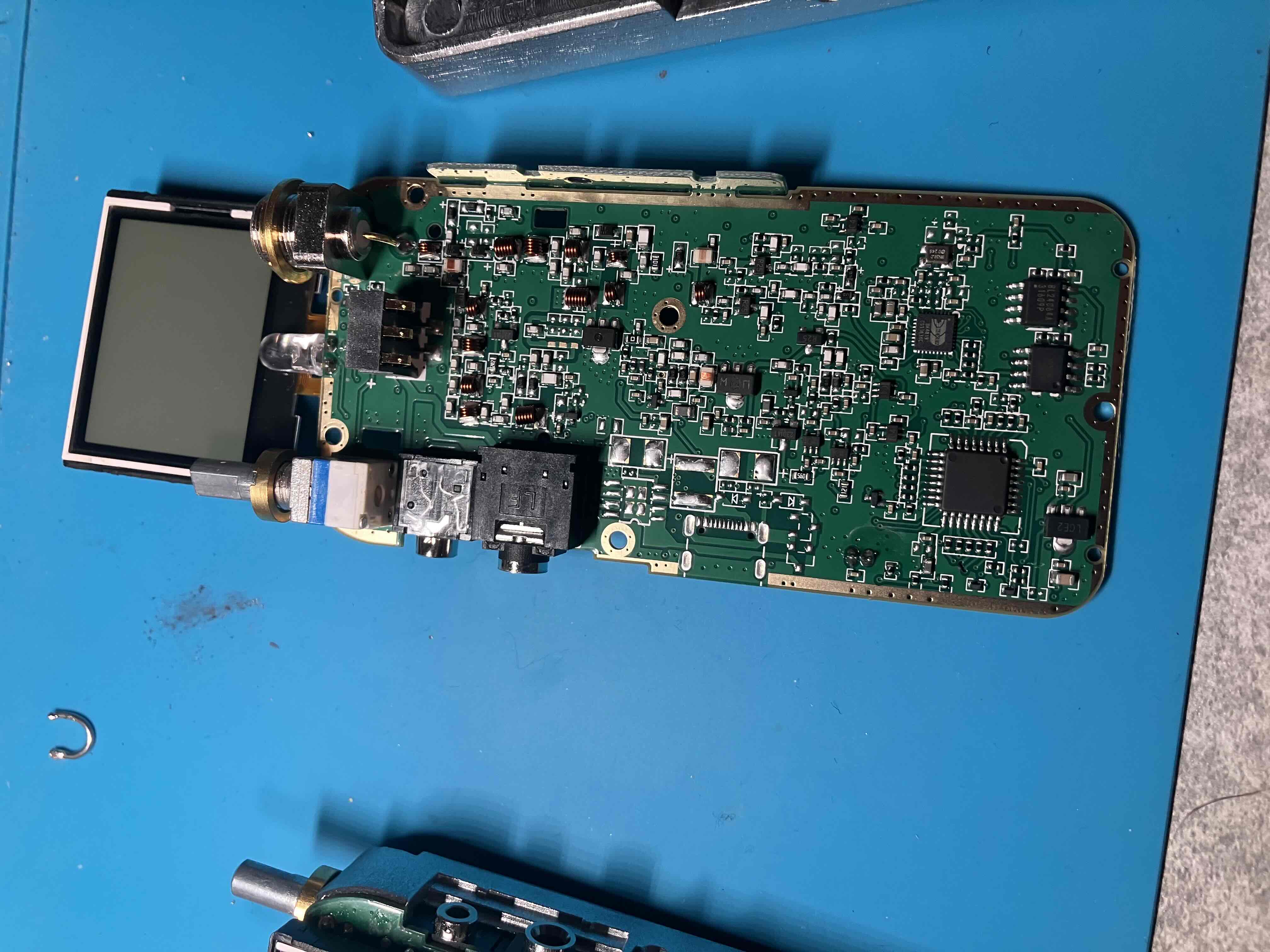

解体です。ファイナルが見えてます

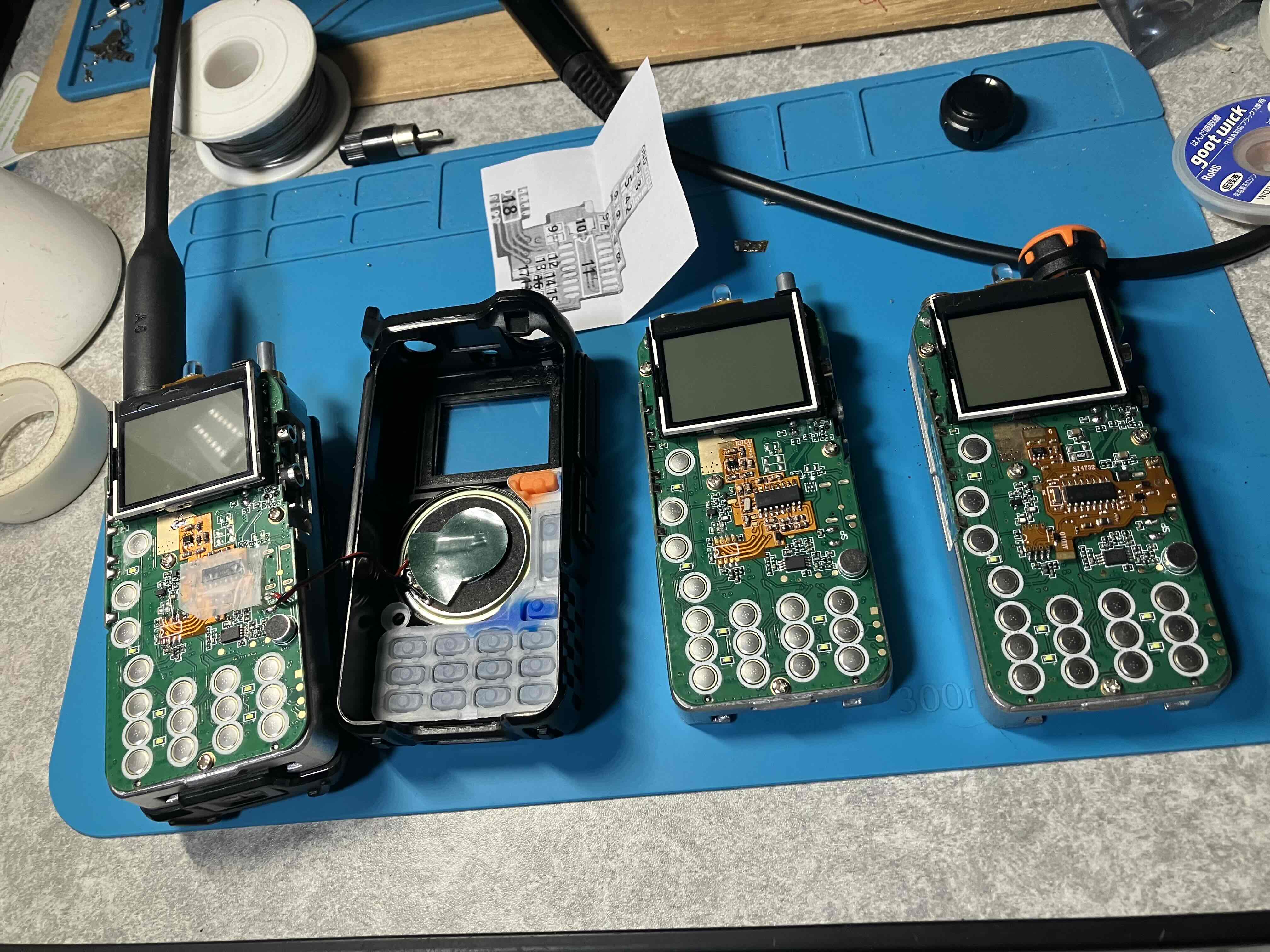

2種類の基板と無線機も2種類です・・基板は一緒です
放熱器兼筐体

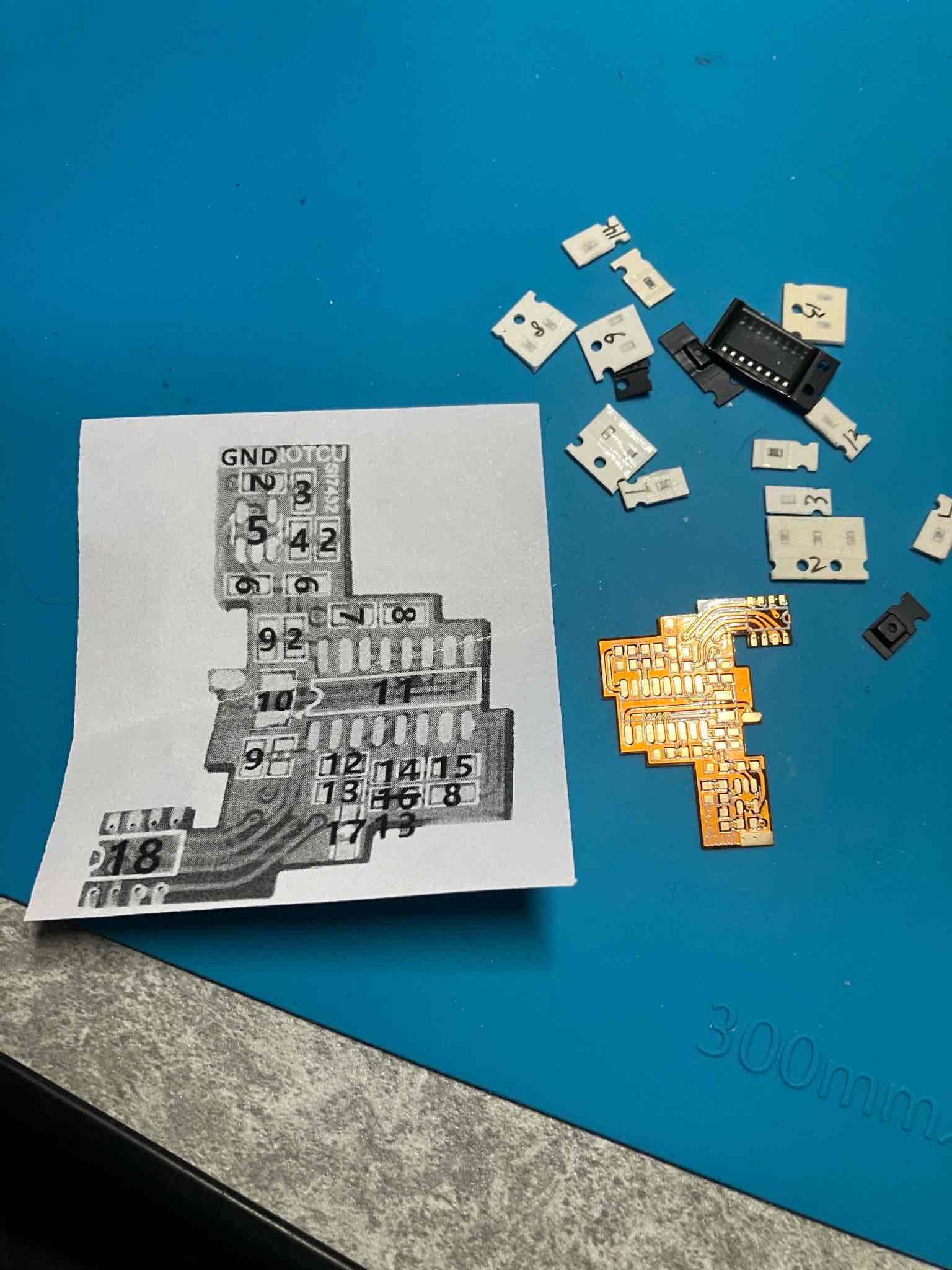

部品と基板です。小さいというか・・年寄りには限界に近いです。
UV-5K と言う無線機をファームウエアーとハードを入れ替えてHFと
BC帯を聞けるようにする改造です。そんなに知識は必要じゃないのです
若干の器用さと小さい物が見える目です。
ハーツを基板に半田付けしてそれを無線機につけるだけです
今回のファームウエアはKD8CEC氏が作ったものを
入れさせていたただ来ました。
UBITXのソフトでもお世話になってます
現在は、HFバンドの感度不足が少し問題です。
この辺は。個体によってなのか素子のばらつきなのか
未だ検証不足です。私のＳＧＧだとー８０ｄｂ位なので
１０M付近のLPFの影響と言う事でこの対策済み！
NGにしました。基板といってもICが２個とあと抵抗とコンデンサー但し
チップ部品とフレキシブル基板という老人には余り有り難く無い構成です。

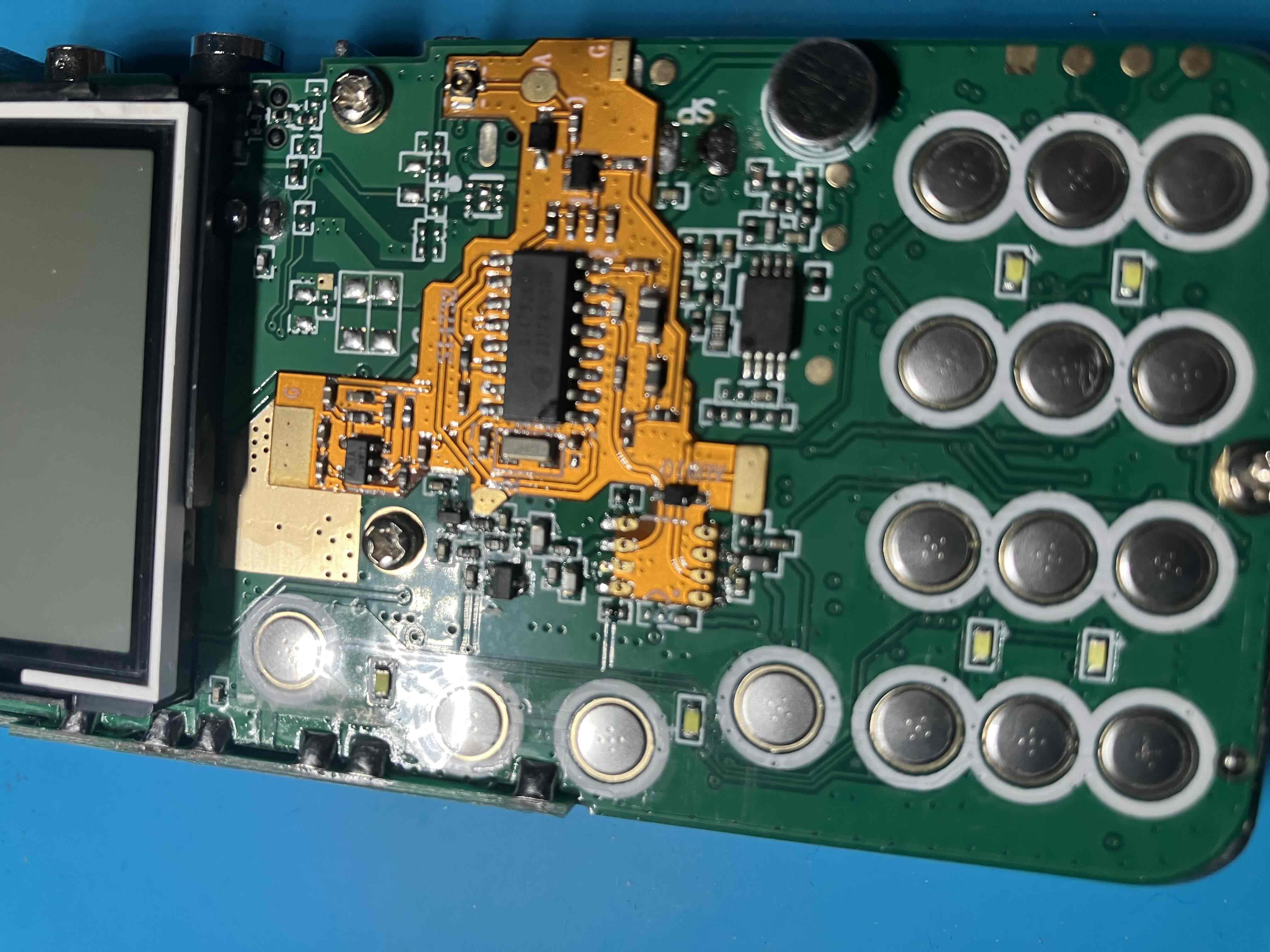

第2段です。基板に部品が付いているので案外簡単に取り付け可能です
この基板は一か所部品がついでいなかった為動作が確認できませんでした。

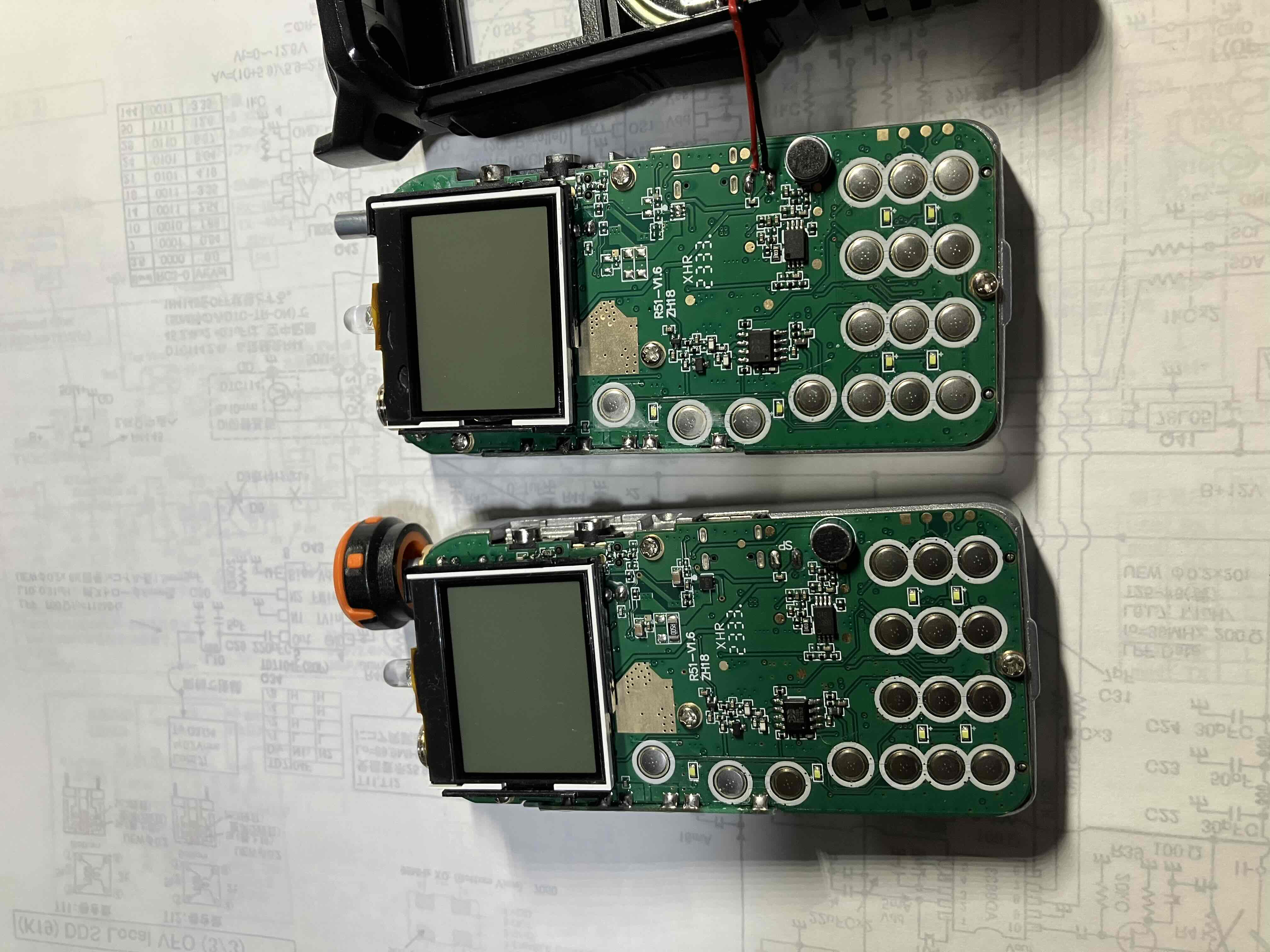

左側がUV-5K(8) 右側がUV-5R PLUS です。
USB-Cの部品が付いていません。
基板のバージョンも製造場所も同じように思われます。
もう少し精査してみようと思っております。
結構トラブル続きの改造です。
１ チップコンダンサーの片側が半田ショートしてSI4732が働かない
２ 完成基板のチップコンが付いていない
３ 別アンテナの同軸ケーブルが芯線の所で接触不良
４ 謎の電源落ち・・・同軸もしくは基板の接触
今後、感度アップとPCによる制御を考えております。
