2016.01.01
カテゴリ： ＢＷ’ｓ１２５Ｘ
昨年末、２８日の仕事帰り
鶴見のイーチさんに寄り道
以前から欲しかったモノ
三点購入してきました
今回は一番大きい
箱の中のモノを取り付けます
中身はビックスロットルボディ２８パイ、テーパーマニホールド
インテークパイプ、高流量エアーフィルターの４点
シグナスにはNCYの３０パイビックスロットルをまず単品で付けました
その度にセッティングだISCだと面倒だったので
今回は吸気系を一気に交換、セットだとお値段もお安いしね
３０パイではなく２８パイにしたのは
シグナスではダイアグで調整した上で、サブコンのエニグマでで弄って
迷宮に迷い込んで
結局、未だにコレだっていうセッティングに辿り着けず
３０パイの実力を引き出せて無いと痛感しているから
でも、結構速いですよ

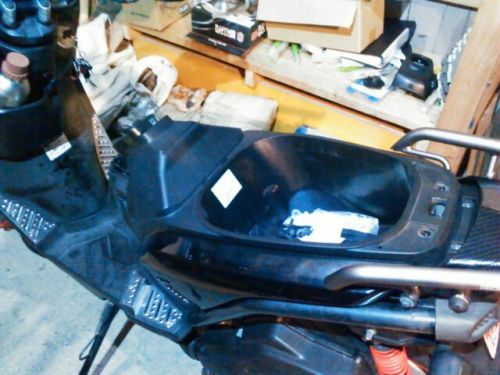

まずはBW'Sをひん剥きます
シグナスと違ってメットインボックスを外すのは面倒
ひん剥いたら

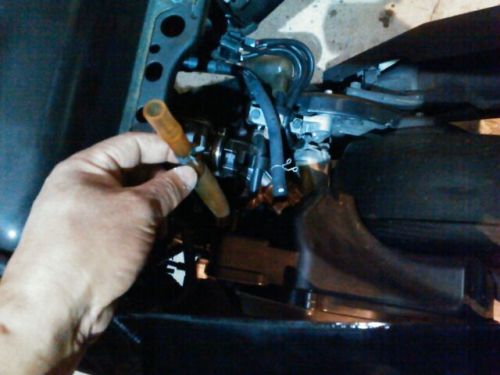

インテークパイプ、ブローバイのホース、パイプドレンを抜きビス２本はずし
で、エアークリーナーボックス外れます

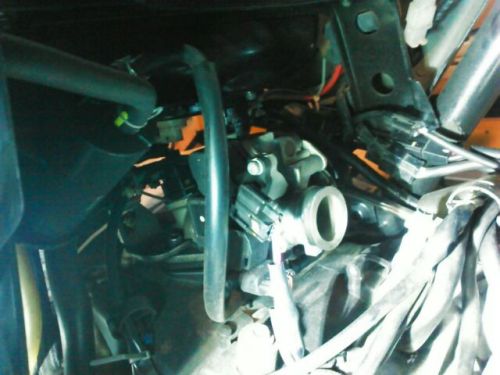

これでスロットルボディにアクセスできます
ISCバルブカプラーとセンサーのカプラー
アクセルワイヤーを外してマニホールド側のホースバンドを緩めると
ここでスロットルボディ比較
左側が２８パイ、右側が純正
マニホールド側
エアクリーナー側
内径の違いは一目瞭然
スロットルボディ下部のパイプの向きがナゼか逆
台湾のBW'Sは逆なのかと一瞬思ったが
マイBW'Sは台湾からの並行輸入版じゃん
プライヤで向きを変えて一件落着
これにISCバルブとセンサーを移植
お次はマニホールド

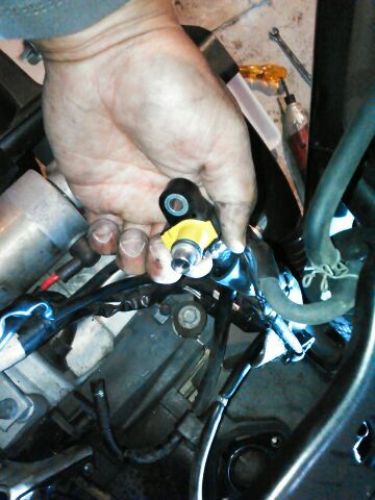

インジェクターを留めているボルトを抜いて
インジェクターを引き抜く
マニホールドを留めている２本のヘックスボルトを抜けば
マニホールドが外れる
見えているのはベークライト？
吸気系セットにはガスケットが同梱されているが
BW'Sにはガスケットは使われてない
入れ忘れ
要らないのか
と、ベークライトの両面を見ると
ゴムパッキンOリングがはめ込んである
なので、ガスケットは使わなかった
マニホールド比較
エンジン側はもちろん同径
スロットルボディ側はビックスロットルに合わせて
径が全然違います
この違いがテーパーマニホールド故だね
逆手順で取り付け
インジェクターがなかなか入っていかないが
ゆっくり慎重に差し込んでいく
ボルト２本を締めて取り付け
後ろから
ここにビックスロットル付けて
カプラー２本付けて
アクセルワイヤー付けて
インテークパイプ繋げて

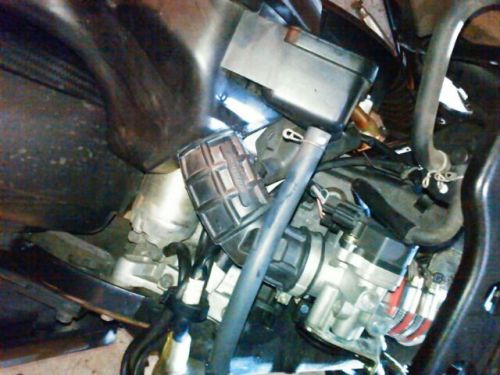

この状態
エアクリーナーボックスを付けて一応、仮で前編は終了します
後編に続く
