2018.07.22
テーマ： エアコン(811)
カテゴリ： エアコン
分解し終わってからブログにアップしようと写真を撮り始めたので、完成後の写真から…。
手順は逆なのでここから取り外していくということで…
FUJITSU (富士通) AS-A22C-Wの分解です 。
Hitatiとは構造がだいぶ異なりました。(基本的な構造は同じ)
2019/6追記-----------------------------
TOSHIBA (東芝) RAS-2255(W)編を追加しました。
東芝は富士通と全く同じものでした。
DIYでエアコンの分解洗浄♪ その３ TOSHIBA
こちらのアクセス数が伸びてきたので上記は下記より詳細に記載しておきました。
外装の取り外し、電源ユニットの外し方を簡略したのでご参考に。
2019年の洗浄で動画を撮りました。以下です
https://youtu.be/p0j_30EOvXk
2020/5追記-----------------------------
↓ダイキンの分解洗浄を載せました。
DIYでエアコンの分解洗浄♪ その4 ダイキン フィン以外ほぼ取り外して洗えます。
-----------------------------------------
カバー系の取り外しは何処でもググればのっているので、以下言葉だけ…。
手前のカバーを取り外して埃よけの網を外したところで、
上のほうを少し持ち上げて手前に引っ張ってやると外れます。
DIYでエアコンの分解洗浄♪ その３ TOSHIBA
上記に外装の外し方を載せておきました。
手順と構造は全く同じです 。
以下、外装カバーを外した写真。
ちなみに外したねじは どこのねじかわからなくなる 最後に無くしたりねじが余るなんてことが劇的に減ります 。
一度お試しを。結構めんどくさいですけどね。
また、 戻す自信がない方は元の状態の写真を撮っておきましょう 。
後でこの部品がここについていた。この配線はここを通っていたなどが見ることができます。
必ず電源は抜いた状態でばらしましょう 。(逆に動作確認は全部組む前に♪)
せっかくなのでエアコンを外すついでに壁紙を張り替えちゃってます…。
さて、ここからが本題。
覗き込むとわかりますが、 シロッコファンが埃やカビだらけ 。
以前はビニールで養生 したうえでカビキラー等でごしごし、その後霧吹きでひたすら洗うことをやっていましたが、 養生して洗うと腕も上がらず死ぬほど苦労 。
下記の 分解洗浄ではあっという間に終わります 。
(業者に出すと数万円が結構手軽にできます。)
なれれば楽ですよ~ 。
高圧洗浄機を使うにしても養生するより分解洗浄するほうが圧倒的に楽で濡らす心配もいりません
DIYが好きな方にはかなりおすすめの洗浄で仕上がりもピカピカ。
なぜクリーニング専門業者が分解しないで清掃している写真があるのか不思議でなりません。
ファンの裏はなかなかカビが取り切れない場所にあったりします
洗えない＝外から見えないので、気が付かないカビということになりますが…。
まずは以下、電源ユニットを外します。
※2019年追記 ここまで外さなくてよかった です。
詳細手順は以下を参照してください
DIYでエアコンの分解洗浄♪ その３ TOSHIBA
以下はすべて外した手順ですが、モータの配線と下記風向きのモータ、緑の配線のみ外せばよかったです。（ここで風向きのモータを外せば、配線を外す必要なしです。）
電源ユニットを外す際に外すためにくっついている配線は基板から抜きます。
上のオレンジのコネクターは そのまま引き抜くと壊れるので要注意 。
以下はイメージ画像、つまみをつままないと抜けない構造です。
これと同様のコネクターが付いていました。
抜く際は慎重に。
エアコンの電源配線は白い部分をドライバーで押して引き抜きます。
(画像取り忘れたのでエアコン、電源配線抜き方で検索すれば見つかると思います。)
あとはモータへの配線２つと上野みどりのアースっぽい配線のねじ止めを外して、電源ユニット自体はねじ一本で止まっているだけでした。
その後は黒い部分のねじ止めをいくつか外して下にがこっと下に引き抜くだけです。
エアコンの配線とかが微妙に間を通っているのでうまく角度をつけながら下におろします。
外れないようならねじ止めがされていないか確認しながら外します。(２~3本ぐらい？？)
ちなみに下に引き抜いても以下ドレンホーズがつながっていたのでねじ止めを外すとすぐに外れました。
ドレンホースと一緒になっている冷媒が通っている配管は急に曲げると折れてガスが通らなくなるので慎重に。配管は動かさないようにうまく外してドレンホースだけをまげて裏側にアクセスします。
この機種は黒い部分を下に外してからドレンホースを外せたと思います。
(追記&様々な機種がごっちゃになった記憶なのでうろ覚えですみません)

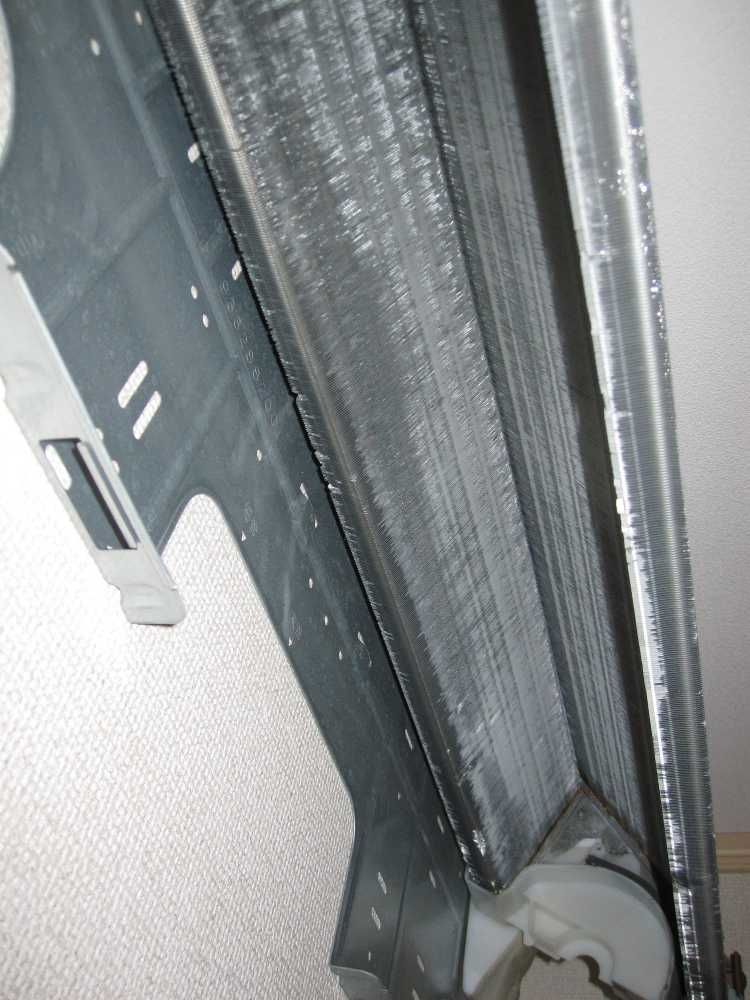

黒い部分を取り外した後の写真がこちら。
(写真の順が完成後から（逆）なので壁紙張るまえですね。。)
ここまでばらした後でアルミフィンの洗浄剤をやった後で外すべきだったと後悔。
アース エアコン洗浄スプレー防カビプラス無香性420M エアコン洗浄剤
いつもアルミフィンにはこれを使用しています。
アルミフィン以外の部分に洗浄剤が付くとそこに埃が付いたりかびたりするので…。
エアコン洗浄スプレーでシロッコファンを洗うとひどいことになる(べとべとになるので埃やカビが発生)と記載をしているサイトもありますが、上記の写真の通りアルミフィンの裏にはシロッコファンが…。
普通に使用するとシロッコファンに洗浄液ががっつりかかってます。
なのでアルミフィンを洗浄した後ファンの洗浄をすべきでした…。

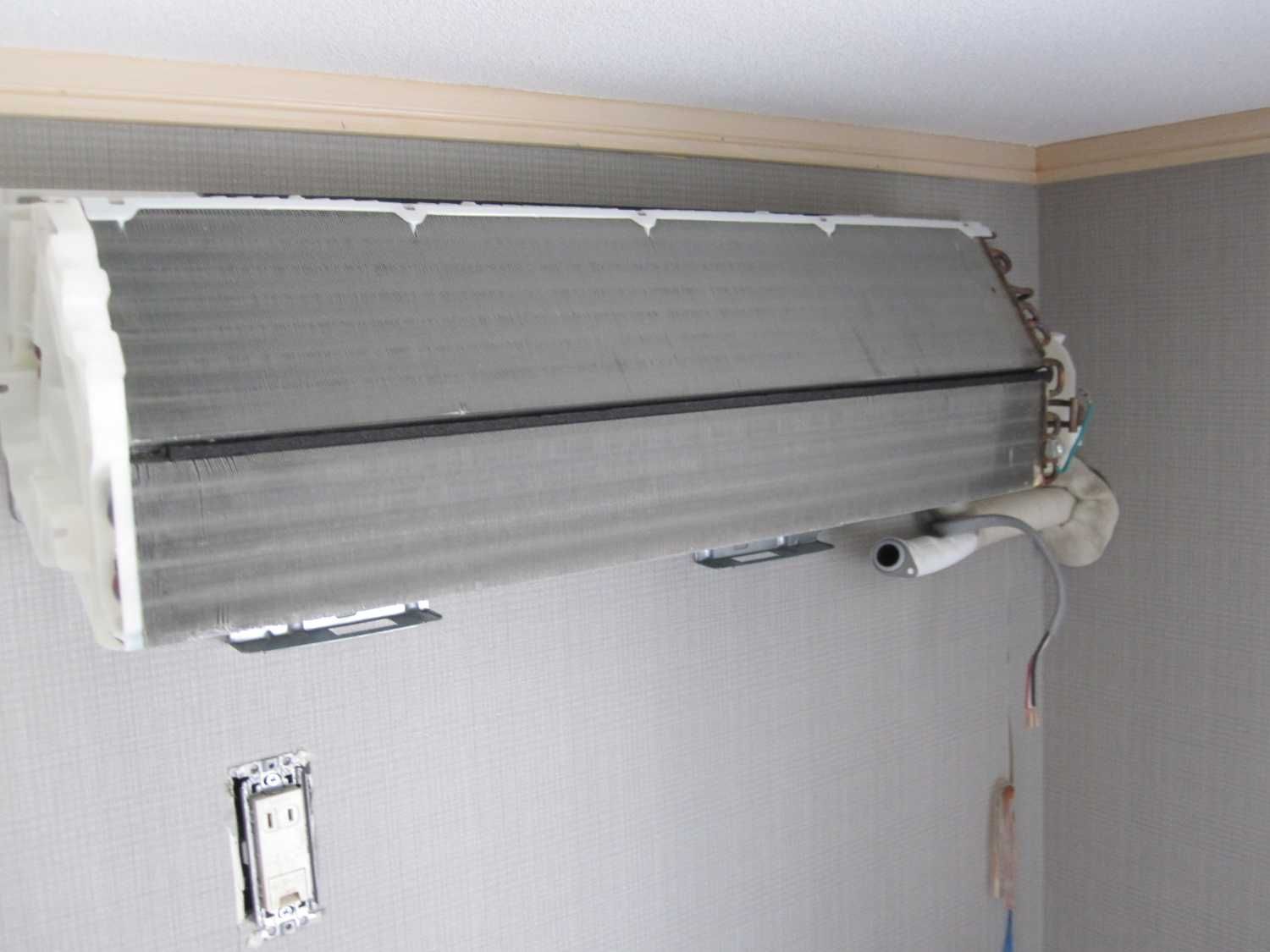

こちらが全体の画像。
壁紙も張り付け中の画像です。(ここまでばらした後なら張り替えるのが楽なので)
壁紙も右下はまだ重なっていて作業中です。。
コンセントの処理も甘いのが丸見えですが。。。
外した部分は上に持ち上げるだけで簡単にファンが取り外せます。
まだモータが一緒なので水洗いするにはこれも外す必要があります。

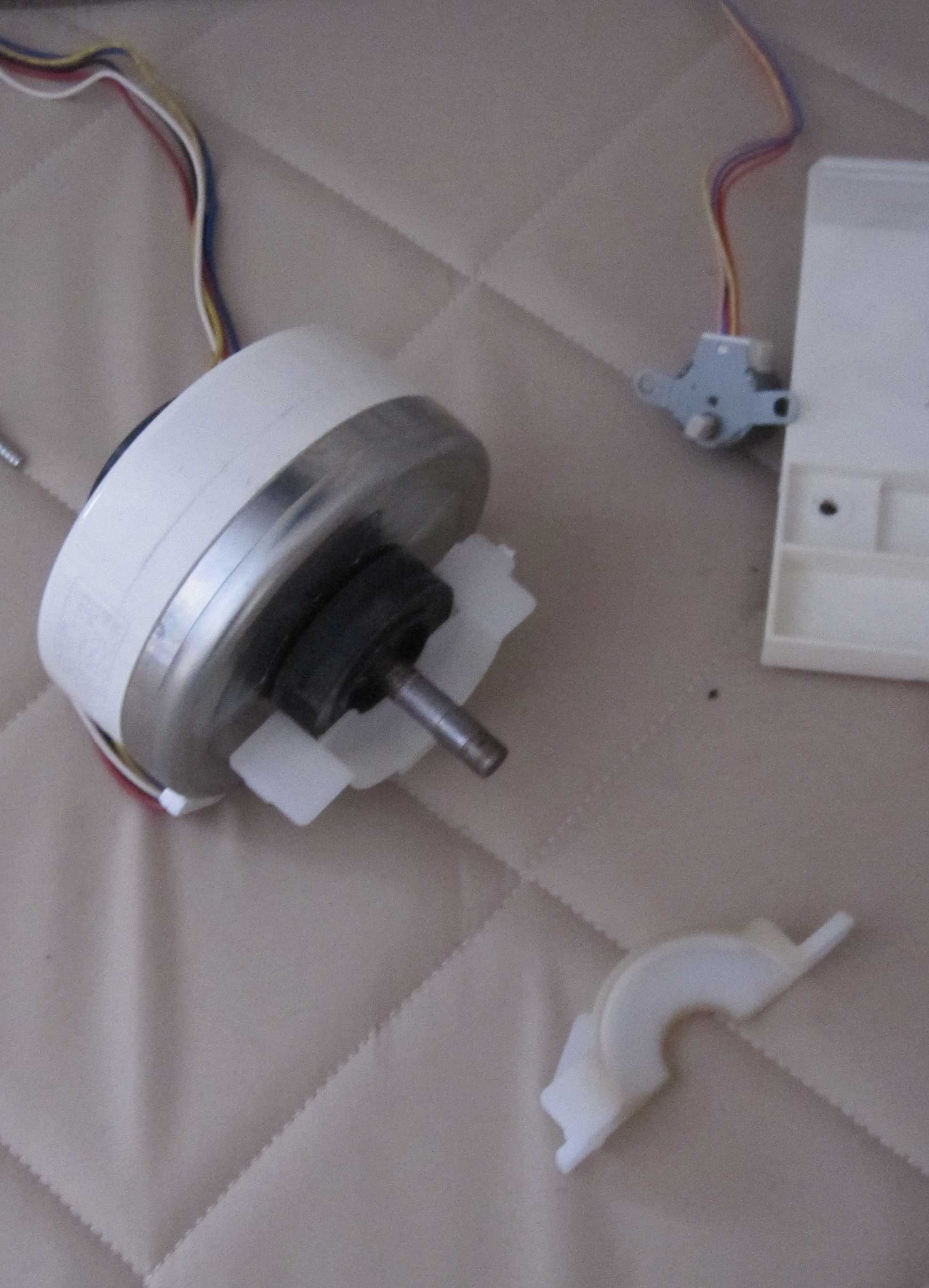

下記は上記記載の通り写真を撮り忘れたので、高圧洗浄機で洗浄後1時間程度日光に当てて干した後のものです。
下記のねじを外せば簡単に外せます。
風向きを変えるモータもねじ一本で止まっているので外します。
この後、高圧洗浄機で一気に洗います。
最初は真っ黒な水が結構出ます。
たわしでも裏側が洗うのが難しく、100均の細いところに届くものが洗いやすいですが、それでもちまちまかなり大変です。
羽根の外ではなく内側を洗うのを意識すると洗い残しが少ないです。
内側に水を充てると回転していくので足で回転を止めています。
【送料無料】HiKOKI(旧日立工機) 高圧洗浄機 FAW105 全長:325mm|作業工具 電動機械 卓上ボール盤 生活用品 生活家電・AV クリーナー・アイロン 高圧洗浄機
ケルヒャーなどもありますが、我が家は悩んだ末に日本メーカ(日立)の上記。
1万ちょっとで結構良いです。
外壁塗装の洗浄などでも強力とされている トルネードで洗浄できるノズルが付属 しているのでこちらのノズルで一気に洗えばお風呂場で数分で黒い水からきれいな水に。
外壁塗装の洗浄でトルネード洗浄を売りにしている業者がありましたが、1万ちょっとで買えるじゃんとおもってしまった
ちなみに正式名称はターボノズルと書いてありました。
浴槽に入れてそのまま噴射するとくるくる回るので足でおさえながらゆっくり回して洗浄していきます。
(誤って足に当てるとそこそこ痛いので当てないように
)
後ははずした黒い排水部分も丸洗いして元に組み戻すだけです。
写真を上にたどっていけばまさに組み立て時の写真となります。
なれれば、取り外しと取り付けだけなら取り外し10分以内。取り付け10分以内というところでしょう
か。
以前は養生して１~３時間ぐらいかけてエアコンのファンを洗ってました が 分解洗浄なら2時間もあればOK です。
→取り外し、洗浄、乾燥(2018/7現在熱いのであっという間に乾きます)組み立てです。
最初は捨ててもよいかなといった古いエアコンで試すのが良いかも。。
結構簡単ですよ♪
ただし、あくまでも自己責任でお願いします。
日立の動画はこちら
取り外し手順はこちら
動画はこちら：ファンの取り外しまで約6分です♪
動画では横着して左下にファンを引き抜こうとしていますが本当は左のプラ部品を外して真左に抜くと簡単に抜けると思います。
ただし、左のプラ部品を外すと組み立て時パズルの組み立てのようになるので横着してます。
ダイキンの動画はこちら
手順は逆なのでここから取り外していくということで…
FUJITSU (富士通) AS-A22C-Wの分解です 。
Hitatiとは構造がだいぶ異なりました。(基本的な構造は同じ)
2019/6追記-----------------------------
TOSHIBA (東芝) RAS-2255(W)編を追加しました。
東芝は富士通と全く同じものでした。
DIYでエアコンの分解洗浄♪ その３ TOSHIBA
こちらのアクセス数が伸びてきたので上記は下記より詳細に記載しておきました。
外装の取り外し、電源ユニットの外し方を簡略したのでご参考に。
2019年の洗浄で動画を撮りました。以下です
https://youtu.be/p0j_30EOvXk
2020/5追記-----------------------------
↓ダイキンの分解洗浄を載せました。
DIYでエアコンの分解洗浄♪ その4 ダイキン フィン以外ほぼ取り外して洗えます。
-----------------------------------------
カバー系の取り外しは何処でもググればのっているので、以下言葉だけ…。
手前のカバーを取り外して埃よけの網を外したところで、
上のほうを少し持ち上げて手前に引っ張ってやると外れます。
DIYでエアコンの分解洗浄♪ その３ TOSHIBA
上記に外装の外し方を載せておきました。
手順と構造は全く同じです 。
以下、外装カバーを外した写真。
ちなみに外したねじは どこのねじかわからなくなる 最後に無くしたりねじが余るなんてことが劇的に減ります 。
一度お試しを。結構めんどくさいですけどね。
また、 戻す自信がない方は元の状態の写真を撮っておきましょう 。
後でこの部品がここについていた。この配線はここを通っていたなどが見ることができます。
必ず電源は抜いた状態でばらしましょう 。(逆に動作確認は全部組む前に♪)
せっかくなのでエアコンを外すついでに壁紙を張り替えちゃってます…。
さて、ここからが本題。
覗き込むとわかりますが、 シロッコファンが埃やカビだらけ 。
以前はビニールで養生 したうえでカビキラー等でごしごし、その後霧吹きでひたすら洗うことをやっていましたが、 養生して洗うと腕も上がらず死ぬほど苦労 。
下記の 分解洗浄ではあっという間に終わります 。
(業者に出すと数万円が結構手軽にできます。)
なれれば楽ですよ~ 。
高圧洗浄機を使うにしても養生するより分解洗浄するほうが圧倒的に楽で濡らす心配もいりません
DIYが好きな方にはかなりおすすめの洗浄で仕上がりもピカピカ。
なぜクリーニング専門業者が分解しないで清掃している写真があるのか不思議でなりません。
ファンの裏はなかなかカビが取り切れない場所にあったりします
洗えない＝外から見えないので、気が付かないカビということになりますが…。
まずは以下、電源ユニットを外します。
※2019年追記 ここまで外さなくてよかった です。
詳細手順は以下を参照してください
DIYでエアコンの分解洗浄♪ その３ TOSHIBA
以下はすべて外した手順ですが、モータの配線と下記風向きのモータ、緑の配線のみ外せばよかったです。（ここで風向きのモータを外せば、配線を外す必要なしです。）
電源ユニットを外す際に外すためにくっついている配線は基板から抜きます。
上のオレンジのコネクターは そのまま引き抜くと壊れるので要注意 。
以下はイメージ画像、つまみをつままないと抜けない構造です。
これと同様のコネクターが付いていました。
抜く際は慎重に。
エアコンの電源配線は白い部分をドライバーで押して引き抜きます。
(画像取り忘れたのでエアコン、電源配線抜き方で検索すれば見つかると思います。)
あとはモータへの配線２つと上野みどりのアースっぽい配線のねじ止めを外して、電源ユニット自体はねじ一本で止まっているだけでした。
その後は黒い部分のねじ止めをいくつか外して下にがこっと下に引き抜くだけです。
エアコンの配線とかが微妙に間を通っているのでうまく角度をつけながら下におろします。
外れないようならねじ止めがされていないか確認しながら外します。(２~3本ぐらい？？)
ちなみに下に引き抜いても以下ドレンホーズがつながっていたのでねじ止めを外すとすぐに外れました。
ドレンホースと一緒になっている冷媒が通っている配管は急に曲げると折れてガスが通らなくなるので慎重に。配管は動かさないようにうまく外してドレンホースだけをまげて裏側にアクセスします。
この機種は黒い部分を下に外してからドレンホースを外せたと思います。
(追記&様々な機種がごっちゃになった記憶なのでうろ覚えですみません)
黒い部分を取り外した後の写真がこちら。
(写真の順が完成後から（逆）なので壁紙張るまえですね。。)
ここまでばらした後でアルミフィンの洗浄剤をやった後で外すべきだったと後悔。
アース エアコン洗浄スプレー防カビプラス無香性420M エアコン洗浄剤
いつもアルミフィンにはこれを使用しています。
アルミフィン以外の部分に洗浄剤が付くとそこに埃が付いたりかびたりするので…。
エアコン洗浄スプレーでシロッコファンを洗うとひどいことになる(べとべとになるので埃やカビが発生)と記載をしているサイトもありますが、上記の写真の通りアルミフィンの裏にはシロッコファンが…。
普通に使用するとシロッコファンに洗浄液ががっつりかかってます。
なのでアルミフィンを洗浄した後ファンの洗浄をすべきでした…。
こちらが全体の画像。
壁紙も張り付け中の画像です。(ここまでばらした後なら張り替えるのが楽なので)
壁紙も右下はまだ重なっていて作業中です。。
コンセントの処理も甘いのが丸見えですが。。。
外した部分は上に持ち上げるだけで簡単にファンが取り外せます。
まだモータが一緒なので水洗いするにはこれも外す必要があります。
下記は上記記載の通り写真を撮り忘れたので、高圧洗浄機で洗浄後1時間程度日光に当てて干した後のものです。
下記のねじを外せば簡単に外せます。
風向きを変えるモータもねじ一本で止まっているので外します。
この後、高圧洗浄機で一気に洗います。
最初は真っ黒な水が結構出ます。
たわしでも裏側が洗うのが難しく、100均の細いところに届くものが洗いやすいですが、それでもちまちまかなり大変です。
羽根の外ではなく内側を洗うのを意識すると洗い残しが少ないです。
内側に水を充てると回転していくので足で回転を止めています。
【送料無料】HiKOKI(旧日立工機) 高圧洗浄機 FAW105 全長:325mm|作業工具 電動機械 卓上ボール盤 生活用品 生活家電・AV クリーナー・アイロン 高圧洗浄機
ケルヒャーなどもありますが、我が家は悩んだ末に日本メーカ(日立)の上記。
1万ちょっとで結構良いです。
外壁塗装の洗浄などでも強力とされている トルネードで洗浄できるノズルが付属 しているのでこちらのノズルで一気に洗えばお風呂場で数分で黒い水からきれいな水に。
外壁塗装の洗浄でトルネード洗浄を売りにしている業者がありましたが、1万ちょっとで買えるじゃんとおもってしまった
ちなみに正式名称はターボノズルと書いてありました。
浴槽に入れてそのまま噴射するとくるくる回るので足でおさえながらゆっくり回して洗浄していきます。
(誤って足に当てるとそこそこ痛いので当てないように
)後ははずした黒い排水部分も丸洗いして元に組み戻すだけです。
写真を上にたどっていけばまさに組み立て時の写真となります。
なれれば、取り外しと取り付けだけなら取り外し10分以内。取り付け10分以内というところでしょう
か。
以前は養生して１~３時間ぐらいかけてエアコンのファンを洗ってました が 分解洗浄なら2時間もあればOK です。
→取り外し、洗浄、乾燥(2018/7現在熱いのであっという間に乾きます)組み立てです。
最初は捨ててもよいかなといった古いエアコンで試すのが良いかも。。
結構簡単ですよ♪
ただし、あくまでも自己責任でお願いします。
日立の動画はこちら
取り外し手順はこちら
動画はこちら：ファンの取り外しまで約6分です♪
動画では横着して左下にファンを引き抜こうとしていますが本当は左のプラ部品を外して真左に抜くと簡単に抜けると思います。
ただし、左のプラ部品を外すと組み立て時パズルの組み立てのようになるので横着してます。
ダイキンの動画はこちら
